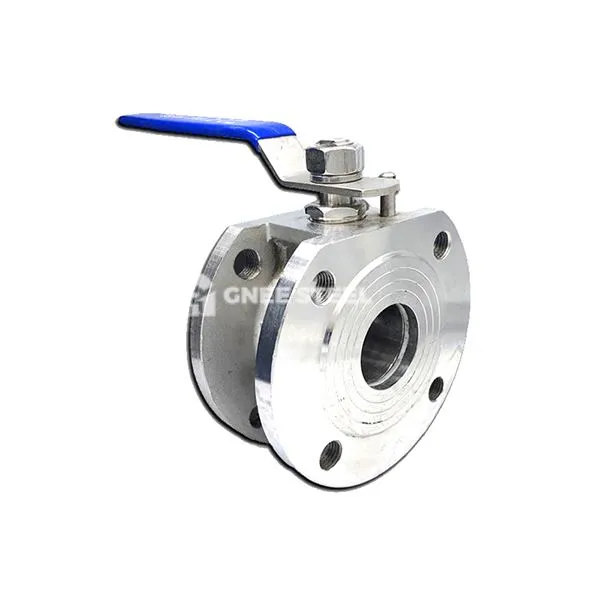

Lodīšu vārsta vafeļu tips

Vafera lodīšu vārsts ir rūpniecības vārsts, kas kontrolē šķidruma plūsmu, pagriežot bumbu. Tās pamatā sastāv no sfēriska vārsta serdes un vārsta korpusa.

Darba princips: Kad bumba griežas 90 grādos, lodīšu kanāls ir izlīdzināts ar vārsta korpusa kanālu, lai sasniegtu pilnu atveri, un tas ir pilnībā aizvērts, kad tas griežas vertikālā stāvoklī;

Strukturālās iezīmes:

Vafeļu savienojums: tas ir saspiests un fiksēts ar diviem cauruļu atlokiem, bez papildu skrūvēm, ar kompaktu struktūru un vieglu svaru;

Blīvēšanas dizains: tiek izmantots PTFE vai metāla vārsta sēdeklis, noplūdes ātrums atbilst ISO 52 0 8 standartiem un ir piemērots augsta spiediena (PN1.0 ~ 2,5MPa) un augstas temperatūras (līdz 300 grādu) darba apstākļiem.



lodīšu vārsta vafeļu tips



Pieteikumi
Ķīmiskās un naftas ķīmijas: kontroles skābes un sārmu barotnes, kodīgi šķidrumi, kas piemēroti 316L nerūsējošā tērauda vārsta korpusam un PTFE blīvēm;
Elektroenerģija un enerģija: augstas temperatūras tvaika cauruļvada izslēgšana, spiediena pretestības līmenis var sasniegt 300 klasi;
Pārtika un farmācija: sanitārā pulēšana (ra mazāka vai vienāda ar 0. 4μm), atbilst aseptiskām pildījuma prasībām;
Vides aizsardzība un notekūdeņu attīrīšana: virca, notekūdeņu plūsmas regulēšana, aizsprostojuma pret aizsērēšana.

Atlases un apkopes punkti
Atlases parametri
Spiediena līmenis: parastā adaptācija PN1. 0 ~ 2,5MPA, metāla cietais blīvējums ir izvēlēts augsta spiediena ainām;
Mediju savietojamība: Korozīviem plašsaziņas līdzekļiem jāizvēlas pret koroziju izturīgs sakausējums (piemēram, Hastelloy) vārsta korpuss;
Piedziņas režīms: manuāls (rokas ritenis), pneimatisks vai elektrisks, izvēlēts atbilstoši darbības frekvencei. ‌Selpošanas specifikācijas‌
‌Instalācijas prasības‌: atloka centrēšanas novirze ir mazāka vai vienāda ar 0. 5 mm, lai izvairītos no nevienmērīga spēka uz blīvējuma virsmas;
‌ Separe apkope‌: pārbaudiet vārsta sēdekļa nodilumu ik pēc 6 mēnešiem un regulāri pievienojiet smērvielu augstas temperatūras apstākļos;
‌Leakage noteikšana‌: izmantojiet 0. 6MPA gaisa spiediens, lai saglabātu spiediena testu, un noplūdes daudzums ir mazāks vai vienāds ar 100ppm ir kvalificēts.
