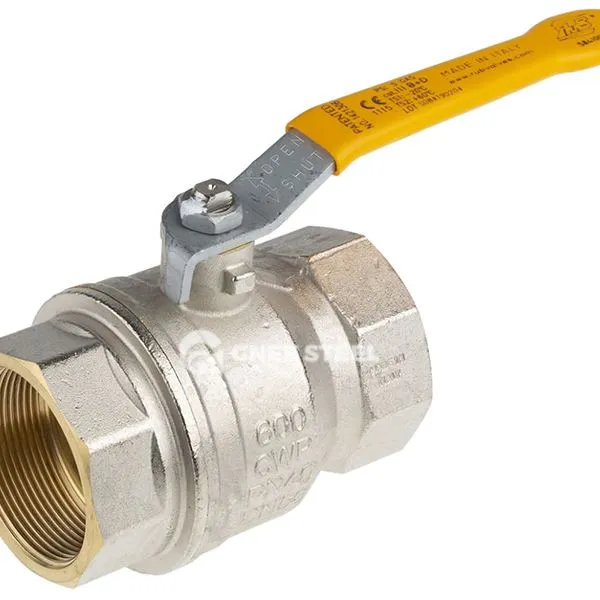

NPT bumbiņas vārsts

NPT lodīšu vārsts attiecas uz lodīšu vārstu ar ‌NPT (Nacionālā cauruļu vītne sašaurināta) vītņota interfeisa‌. Tās galvenā iezīme ir tā, ka tā sasniedz blīvējumu caur konusveida pavedieniem, kas ir piemēroti Ziemeļamerikas standarta cauruļvadu sistēmām un ir piemēroti augstspiediena vai korozīvu barotņu scenārijiem, piemēram, nafšanai, ķīmiskajai vielai un enerģijai1.

1. Strukturālā kompozīcija
‌Npt pavedienu saskarne‌:
Vītnes konusveida ir 1:16. Kad tie ir pievilkti, iekšējie un ārējie diegi cieši der, veidojot blīvējumu, bez nepieciešamības pēc papildu blīves.
Saskarnes specifikācijas aptver 1/8 "līdz 2" (DN 6- DN50), kas ir piemērota Amerikas standarta cauruļvadu sistēmām.
‌Valve ķermenis un bumba‌:
Materiāls galvenokārt ir 304/316 nerūsējošais tērauds, un kalšanas process tiek izmantots, lai uzlabotu stiprības augstspiediena scenārijos (spiediena izturības pakāpe līdz PN40).
Bumbas virsma tiek izsmidzināta ar volframa karbīdu vai keramikas pārklājumu, kas ir izturīgs pret daļiņu eroziju un kodīgu barotni.
2. Pamata īpašības
‌ Advudinājums
Konusveida diegs ar PTFE blīvēšanas iesaiņojumu, noplūdes ātrums ir mazāks vai vienāds ar 0. 01%× DN (saskaņā ar API 598 standartu).
‌ SPIEDIENĪBA UN KOROSIJAS REZULTĀCIJA‌:
Nerūsējošā tērauda vārsta korpuss ir izturīgs pret skābes un sārmu koroziju, un 2507 dupleksa tērauda modelis ir piemērots jūras ūdenim un augsta hlorīda jonu videi (iepriekš vai vienāds ar 43).
‌Parasa pielāgošanās amatā‌:
Atbalsta rokasgrāmatu, pneimatisko vai elektrisko piedziņu, un elektriskais modelis var integrēt 4-20 MA signāla atgriezenisko saiti un pielāgoties DCS sistēmas tālvadības pults.



NPT bumbiņas vārsts



Atlases punkti
‌ Pievilcīgs standarta atbilstība‌:
Ziemeļamerikas cauruļvadu sistēmas dod priekšroku NPT pavedieniem, savukārt Eiropas/Sadraudzības sistēmām ir jānošķir PT (55 grādu konusveida caurules pavediens) vai G (paralēlu caurules pavediena) standartus.
‌Media saderība‌:
Daļiņu barotnei ir nepieciešami sabiezēti vārsta kāti un pret nodilumu izturīgi pārklājumi, savukārt kodīgi barotne izmanto 316L vai dupleksu tēraudu.
‌Drive režīms‌:
Pneumatic actuators are recommended for high-frequency operation scenarios (>500 reizes dienā), un tālvadības vajadzībām ir atlasīti elektriskie modeļi (atbalsta Modbus protokolu).
