API 6D globusa vārsts

API 6D globusa vārsts ir piespiedu blīvējuma pieturas vārsts, kas izstrādāts, ražots un pārbaudīts saskaņā ar API 6D standartu, ko izstrādājis Amerikas Naftas institūts (API). To īpaši izmanto cauruļvadu sistēmās ar augsta spiediena un augsta riska barotnēm, piemēram, naftu un dabasgāzi, lai nodrošinātu drošību un uzticamību skarbos darba apstākļos. Tās galvenās specifikācijas ir:

Projektēšanas standarts: sekojiet API 6D un API 602 (sīka diametra vārstu papildu standarts);
Pārbaudes standarts: veikt blīvēšanas un stiprības testus saskaņā ar API 598;
Savienojuma standarts: atloka izmērs sakrīt ar ANSI B16.5, un konstrukcijas garums atbilst ANSI B16.10.

Galvenās funkcijas un tehniskās īpašības
Pamatfunkcijas

Materiālu ieslēgšana: nogrieziet vai savienojiet cauruļvada barotni caur vārsta diska un vārsta sēdekļa piespiedu blīvējuma struktūru, kas piemērota šķidrumiem, gāzēm un tvaikam;
Augsta spiediena pielāgošanās spējas: atbalsta nominālo spiedienu 150 mārciņas ~ 1500 mārciņas (daži modeļi sasniedz 2500 mārciņas), kas piemērots tālsatiksmes naftas un gāzes cauruļvadiem un rafinēšanas vienībām.

‌Tehniskās iezīmes‌

‌Materiāls‌: vārsta korpuss lielākoties ir izgatavots no kalta tērauda vai nerūsējošā tērauda (piemēram, 304\/316L), kas ir izturīgs pret augstu temperatūru un koroziju;
‌ SPĒLĒŠANAS DIZAINS‌: Karbīda blīvējuma virsmas (piemēram, stellītu sakausējuma) pārklāšana, lai uzlabotu nodiluma izturību un augstas temperatūras blīvējuma veiktspēju;
‌Drive režīms‌: atbalsta rokasgrāmatu (roku ratu\/pārnesumkārbu) vai elektrisko izpildmehānismu, lai apmierinātu automatizētās vadības vajadzības.

Izmērs: dn 15--400 mm
Spiediens: pn 10-64, 125-900 lb
Vidējs: ūdens, gaiss, gāze utt
Temperatūra: -29 ~ +450 c
Materiāls: čuguna, oglekļa tērauds, nerūsējošais tērauds
Dizains: ASME B16.34; DIN 3356; BS1873
Pārbaude un pārbaude: API 598\/API 6D; DIN 3230; BS5146
Acā aci pret aci: ASME B16.10; DIN 3202; BS2080;

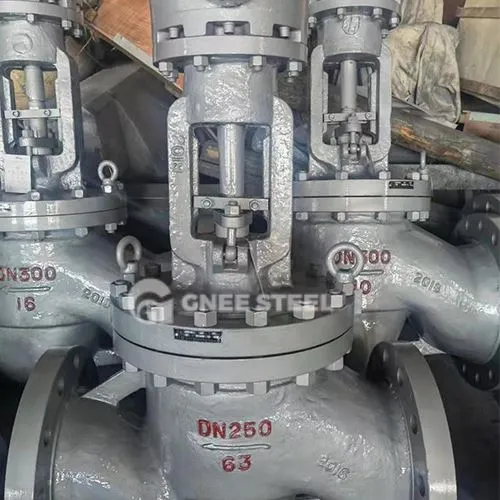

API 6D globusa vārsts



Atlases un apkopes punkti

Atlases ieteikumi

Augsta spiediena scenāriji: priekšroka dodama kalta tērauda vārsta korpusam + karbīda blīvējuma virsmas modeļiem (piemēram, J41W sērija);
Korogatīvi barotne: tiek izmantota nerūsējošā tērauda materiāls + silfona blīvēšanas struktūra (piemēram, J941H sērija).
Apkopes specifikācijas

Periodiska kalibrēšana: veic blīvēšanas testu ik pēc 6 mēnešiem (saskaņā ar API 598 standartu);
Darbības specifikācijas: Izvairieties no pārmērīgas piespiedu slēgšanas, kas var izraisīt vārsta kāta deformāciju, un vajadzības gadījumā pievienot eļļošanu.
