DIN nerūsējošā tērauda globusa vārsta apraksts
DIN nerūsējošā tērauda globusa vārsts ir piespiedu blīvēšanas pieturas vārsta veids, kas paredzēts un ražots saskaņā ar Vācijas rūpniecības standartu (DIN). Tas ir izgatavots no nerūsējošā tērauda (piemēram, 304, 316L utt.), Un to īpaši izmanto rūpniecisko cauruļvadu sistēmās, kurām nepieciešama augsta izturība pret koroziju un augstas blīvēšanas prasības. Tās pamatstandarti ir:
Projektēšanas un ražošanas standarti: skatiet sēriju DIN EN (piemēram, Din EN 13709), lai standartizētu vārsta korpusa struktūru, materiālus un spiediena līmeni;
Savienojuma metode: atloka izmērs atbilst DIN standartiem (piemēram, DIN 2501), lai nodrošinātu saderību ar Eiropas cauruļvadu sistēmām.
Pamatstruktūra un tehniskās īpašības
Materiāls un blīvēšanas dizains
Vārsta korpusa materiāls: galvenokārt 304 un 316L nerūsējošais tērauds ar lielisku izturību pret koroziju, piemērota skābes un sārmu barotnei un augstas tīrības ainas;
Blīvēšanas struktūra: pieņemiet plakanu vai konisku blīvējumu (vārsta disks un vārsta sēdeklis ir metināti ar cieto sakausējumu), un daži modeļi ir aprīkoti ar silfonu dubultā blīvēšanu, lai novērstu barotnes noplūdi.
Drive un darbības režīms
Atbalsta rokasgrāmatu (roku ratu, pārnesumkārbu) un automātisko piedziņu (elektriskais\/pneimatiskais pievads), lai izpildītu precīzas dažādu darba apstākļu kontroles prasības;
Vārsta stumbra kustība: slēpts kāts vai atvērtā kāta dizains, atvērtā kāta struktūra ir ērta vārsta atveres novērošanai.
DIN nerūsējošā tērauda globusa vārsta specifikācija
|
priekšmets |
vārsts |
|
Pieteikums |
Rūpniecības lietošana, ūdens rūpniecības lietošana, mājsaimniecības izmantošana |
|
Ostas izmērs |
Dn 10- DN2000 |
|
Garantija |
24 mēneši |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Manuāla, elektriska |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Zīmols |
Gne |
|
Struktūra |
Izslēgt |
|
Plašsaziņas līdzekļi |
Eļļa, ūdens, tvaiks, gāze, ķīmiska viela |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Dzemdību laiks |
7-15 dienas |
|
Ķermeņa materiāls |
Kaļos dzelzs\/wcb\/nerūsējošā tērauda |
|
Blīvējuma materiāls |
NBR\/EPDM\/PTFE\/VITON\/SILICONE utt. |
|
Pārklājums |
Pielāgots |
|
Atloka standarts |
Pn6\/10\/16\/25\/11\/150lb\/jis5k\/10k\/as2129 D\/e\/f tabula |
|
Skrūve |
Viltots tērauds |
|
Operācija |
Rokas ritenis, tārpa ritenis, pneimatiskais pievads un elektrība |
|
Beigu savienojums |
Flanged FF, RF, RTJ, BW gals |
|
Allens Bolts |
Karbonizācijas process |
|
Vārti |
Kaļamā dzelzs + EPDM vai NBR |

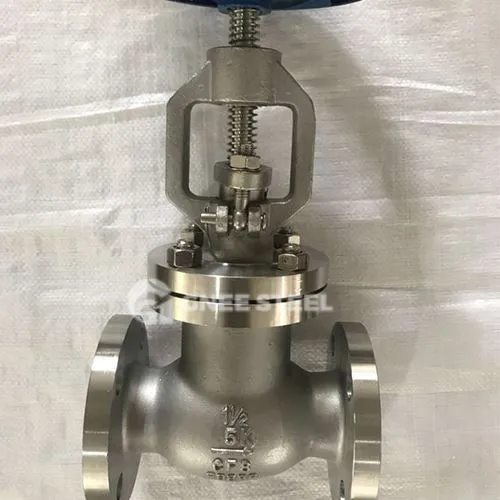

DIN nerūsējošā tērauda globusa vārsts
Citu standarta globusa vārstu priekšrocības:
vs nacionālais standarta globusa vārsts:
Blīvējuma veiktspēja: Bellows blīvēšanas struktūra vēl vairāk samazina noplūdes risku un atbilst stingrajām Eiropas vides aizsardzības prasībām;
Standartizēta adaptācija: atloka saskarne nemanāmi savienojas ar galveno Eiropas cauruļvadu sistēmu, samazinot transformācijas izmaksas.
vs ansi globusa vārsts:
Materiāla korozijas pretestība: 316L nerūsējošā tērauda veido lielāku proporciju, kas piemērota ļoti korozīvai barotnei;
Strukturālā elastība: atbalsta slēpta stieņa un pakļauta stieņa divkāršu dizainu, pielāgojoties sarežģītai uzstādīšanas vietai.
