Kaļamā čuguna lodveida vārsts ir izgatavots no kaļamā čuguna un ir piemērots tādiem materiāliem kā ūdens, tvaiks, gaiss un eļļa, kuru PN ir mazāks vai vienāds ar 4.0MPa un temperatūra -30~350 grādi. Tam ir augsta triecienizturība un nodilumizturība, kā arī zema siltumvadītspēja un augstas plūsmas īpašības. Tāpēc kaļamā čuguna vārstus bieži izmanto procesos ar augstāku spiedienu un temperatūru.
Kaļamā globusa vārsta specifikācija
|
Izmēru diapazons |
Korpusa Materiāls |
|
1/2"-12" DN{0}}DN300 |
DI, GGG40, GGG50, ASTM A356 |
|
Spiediena reitings |
Diska materiāls |
|
Klase125-150 PN10-PN16 |
DI, GGG40, GGG50, ASTM A356, BRONZE+B62, MISIŅA B16, SS 2Cr13 |
|
Beigt savienojumu |
Sēdekļa materiāls |
|
Atloks (FF, RF) |
ASTM A536, BRONZE+B62, MISIŅA B16, SS 2Cr13 |
|
Struktūras stils |
Stumbra materiāls |
|
Pilna pieslēgvieta, OS&Y, pieskrūvēts motora pārsegs / spiediena blīvējuma pārsegs Ciets Ķīlis |
Misiņš 16, SS 2Cr13 |
|
Izpildmehānisma opcijas |
Dizaina standarts |
|
Rokas ritenis, konusveida zobrats, pneimatiskais, elektriskais |
MSS SP85 |
|
Temperatūras diapazons |
Aci pret aci Standarts |
|
-29 grāds -350 grāds |
ASME B16.10, DIN 3202-F1 |
|
Savienojuma standarts |
Testa standarts |
|
Atloku urbšana: DIN 2532, 2533 |
API 598, ASME B16.1, B16.42 |
Kaļamā čuguna globusa vārsta izmēru tabula
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 178 | 178 | 193 | 201 | 224 | 228 | 270 | 295 | 321 | 388 | 448 | 575 |
| Ø V | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 200 | 250 | 300 | 400 | 500 |
| Svars (kg) | 3,2 | 3,9 | 4,6 | 6,5 | 9 | 11 | 15,8 | 20,5 | 35 | 49 | 76 | 130,5 |

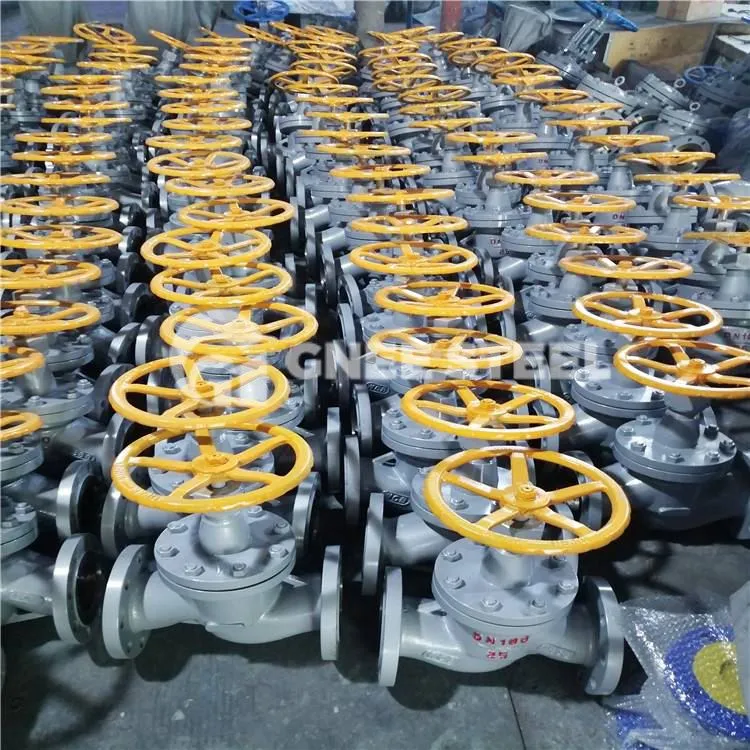

Čuguna globusa vārsts


Čuguna Globe Valve piegādātājs-GNEE
