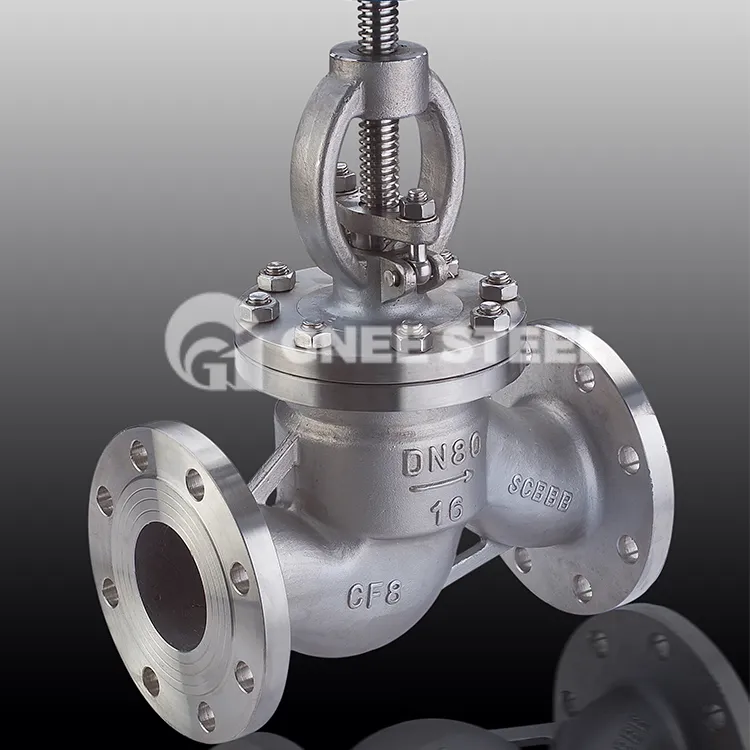

Produktu apraksts
Piemērojamie līdzekļi čuguna slēgvārstiem ir: ūdens, eļļa, tvaiks, skāba vide utt. Darbības režīmi ietver: manuālo, pārnesumkārbu, elektrisko, pneimatisko utt.
Čuguna slēgvārstus parasti izmanto tādās jomās kā apkure, ūdens sadale un ūdens ar minimālo un maksimālo temperatūru no -10 grādiem līdz +120 grādiem. Šāda veida čuguna globusa vārstu var izmantot komerciālos un rūpnieciskos lietojumos. Tipiski pakalpojumi ir karstais un aukstais ūdens, HVAC un citi vispārējie komunālie pakalpojumi.
Specifikācija
|
Izmērs |
DN{0}}DN300 |
|
Spiediens |
10 bāri / 16 bāri / 200 psi |
|
Standarta |
BS EN13789 (BS 5152) / MSS SP-85 / DIN3356 |
|
Aci pret aci standarts |
DIN3202 F1/LV 558-1 1. sērija |
|
Atloka savienojums |
LV 1092-2 PN10/PN16 |
|
Vārsta gals |
Atloku gals / metināts gals / vītņots |
|
Piemērota vide |
Ūdens, eļļa, gāze utt. |
|
Piemērota temperatūra |
-30~ 100 grādi |
Globe Valve materiālu tabula
|
Nē. |
Daļas nosaukums |
Materiāls |
Standarta |
|
1 |
Ķermenis |
Kaļamais lrons vai pelēkais lrons |
BS1452 |
|
2 |
Ķermeņa sēdekļa gredzens |
Misiņš vai bronza |
- |
|
3 |
Disks |
Nerūsējošais tērauds |
ss420 |
|
4 |
Skrūve |
Oglekļa tērauds |
A3 |
|
5 |
Tērauda bumba |
Nerūsējošais tērauds |
ss420 |
|
6 |
Stublājs |
Nerūsējošais tērauds |
ss420 |
|
7 |
Blīve |
NBR |
BS2494 |
|
8 |
Motora pārsega skrūve |
Oglekļa tērauds |
A3 |
|
9 |
Iepakošana |
Grafīts |
- |
|
10 |
Dziedzeris |
Kaļamais lrons |
BS2789 |
|
11 |
Stud |
Oglekļa tērauds |
A3 |
|
12 |
Rieksts |
Oglekļa tērauds |
A3 |
|
13 |
Motora pārsegs |
Kaļamais lrons vai pelēkais lrons |
BS1452 |
|
14 |
Kāta Rieksts |
Misiņš |
- |
|
15 |
Skrūve |
Oglekļa tērauds |
A3 |
|
16 |
Rokas ritenis |
Oglekļa tērauds |
A3 |
|
17 |
Paplāksne |
Oglekļa tērauds |
A3 |
|
18 |
Rokas rata skrūve |
Oglekļa tērauds |
A3 |
Čuguna globusa vārsta izmēru tabula
|
DN |
D |
D1 |
D2 |
L |
b |
f |
z-φd |
H |
|
15 |
95 |
65 |
46 |
108 |
14 |
2 |
4-14 |
204 |
|
20 |
105 |
75 |
56 |
117 |
16 |
2 |
4-14 |
209 |
|
25 |
115 |
85 |
65 |
127 |
16 |
3 |
4-14 |
218 |
|
32 |
140 |
100 |
76 |
140 |
18 |
3 |
4-19 |
239 |
|
40 |
150 |
110 |
84 |
165 |
18 |
3 |
4-19 |
248 |
|
Ir pieejams izmērs no DN50 līdz DN300 |
||||||||
Piesardzības pasākumi čuguna noslēgvārsta lietošanai
1. Slēgvārstu, ko darbina ar rokratu un rokturi, var uzstādīt jebkurā cauruļvada vietā. )
2. Rokas ratu, rokturi un transmisijas mehānismu nav atļauts izmantot celšanai.
3. Vides plūsmas virzienam jāatbilst uz vārsta korpusa norādītās bultiņas virzienam.
