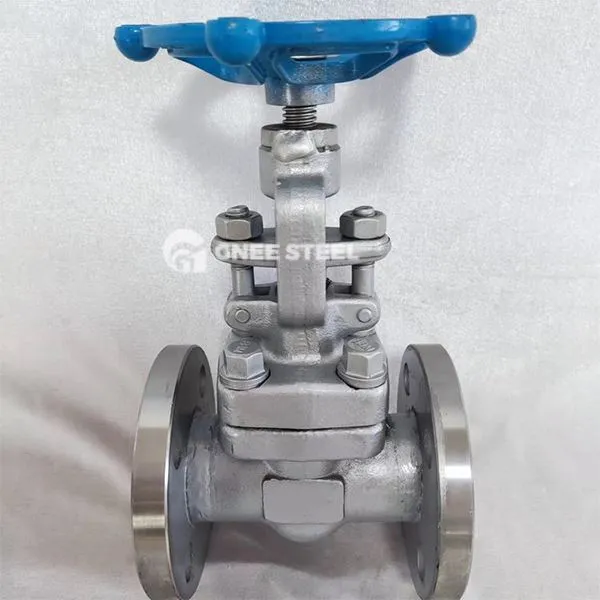

API 602 globusa vārstu apraksts
API 602 ir īpašs standarts tērauda globusa vārstiem, vārtu vārstiem un čeku vārstiem ar nominālo izmēru, kas ir mazāks vai vienāds ar DN100 (4 collas), ko izstrādājis Amerikas Naftas institūts (API). A602 globusa vārstiem ir augstspiediena blīvējuma un korozijas pretestības īpašības:
Funkcijas
Augstspiediena blīvējums
Vārsta disks un vārsta sēdeklis ir metināts ar karbīdu (piemēram, stellītu) ar spiediena pretestību 2500 mārciņām (42MPa).
Nokārtoja API 598 (nulles burbuļa līmeņa blīvējuma) stingro noplūdes testu.
Kompakta struktūras priekšrocība
Salīdzinot ar BS1873 standartu, vārsta korpusa garumu saīsina par 20%, kas ir piemērots kolektora izkārtojumam ar ierobežotu vietu.
Apgrieztā blīvējuma dizains atbalsta iesaiņojuma nomaiņu zem spiediena, samazinot dīkstāvi.
Izturīgs pret koroziju
NACE MR0175 sertificēti materiāli (piemēram, dupleksa tērauds) ir obligāti darba apstākļiem ar augstu sēru.
Ķīmisko barotni pielāgo ar PTFE izklātu vārsta sēdekli, kas ir izturīgs pret skābes un sārmu koroziju.
Low pretestības variants
Direct strāvas pieturas vārsts (Y-Type) ir par 60% zemāka plūsmas pretestība un tas ir piemērots barotnēm, kas satur cietas daļiņas.
GALVENĀ Globusa vārsts aizstāj 90 grādu elkoņus, lai optimizētu cauruļvada izkārtojumu
API 602 globusa vārstu specifikācija
|
priekšmets |
novērtēt |
|
Pieteikums |
Ģenerāldirektors |
|
Ostas izmērs |
1/2''-2'' |
|
Garantija |
1 gads |
|
Izcelsmes vieta |
Ķīna |
|
Modeļa numurs |
Z61Y |
|
Spēks |
Rokasgrāmata |
|
Barotnes temperatūra |
Normāla temperatūra |
|
Zīmols |
Gne |
|
Struktūra |
Zemeslode |
|
Plašsaziņas līdzekļi |
Laistīt |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Spiediens |
1,6\/2,5\/4. 0 MPA |
|
Iesaiņošana |
Koka korpuss |
|
Darba spiediens |
Klase150 ~ 800, 900 1500 |
|
Savienojums |
Ligzdas metināšanas\/npt vītņots\/atloks |
|
Ķermeņa materiāls |
WCB |
|
Sēdekļa gredzens\/kāts\/disks |
Nerūsējošais tērauds |
|
Materiāls |
A105/F304/F316 |

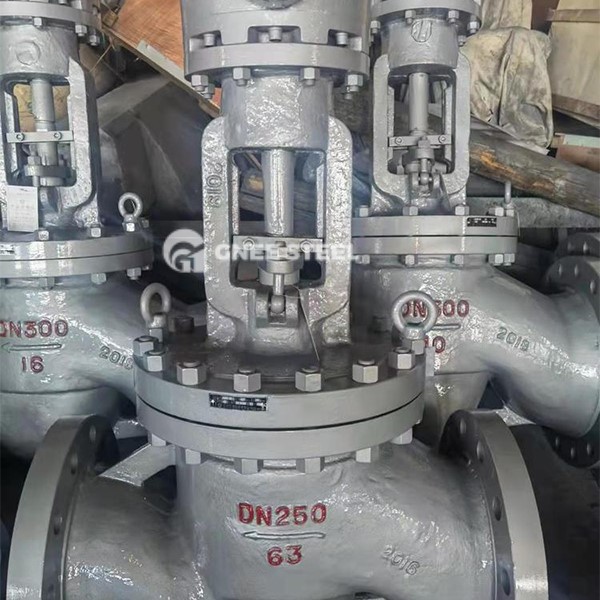

API 602 globusa vārsti
Pieteikumi
| Industrial | Pieteikumi | Tehnoloģiju adaptācija |
|---|---|---|
| Naftas ķīmijas | Instrumenta saknes vārsts (primārā avota vārsts), augstspiediena cauruļvada robeža | Klase 800\/2500LB spiediena pretestība + cietais blīvējums |
| Elektrība un enerģija | Power Station Augstas temperatūras tvaika kontrole (mazāka vai vienāda ar 425 grādiem) | Hroma-molibdēna tērauda korpuss + sakausējuma blīvējums |
| Fine Chemicals | Maza plūsmas vidēja paraugu ņemšana (adatas apstāšanās vārsts, DN mazāks vai vienāds ar 25 mm) | Precīzijas adatas vārsta disks + smalka diegu regulēšana |
| Naftas un gāzes ekstrakcija | Auga galvas augstspiediena kontroles vārsts | 1500 mārciņu klase+H₂s izturīgs materiāls |
| Nuclear jauda | Kodolenerģijas katedras cauruļvada izolācija (keramikas lodīšu blīvētais pieturas vārsts) | Visu metālu ugunsdroša struktūra |
