Bonnet bez globusa vārsta apraksts
Bonnetless globusa vārsts ir vārsts, kas novērš noplūdes risku savienojumā, izslēdzot tradicionālo motora pārsega struktūru . Tā vārsta korpuss un blīvēšanas komponenti ir izstrādāti kā integrēta vesela veselība . Īpaši izstrādāts šķidruma kontrolei, kas ir piemērota augstai spiedienam un skarbiem darba apstākļiem . Tas ir piemērots augstas atskaņošanas atskaņošanai, un tas ir īpaši relatīvs. kā spēks un naftas ķīmijas .
Struktūras un dizaina iezīmes
Integrēts vārsta korpuss:
Vārsta korpuss un blīvēšanas sastāvdaļas ir viltotas vai izmestas kopumā bez neatkarīgas motora pārsega struktūras, kas pilnībā novērš vārsta korpusa ārējā atloka vai vītņa savienojuma noplūdes risku;
Sekundārā droseļvārsta struktūra (piemēram, pakāpeniska vārsta sēdeklis) ir pieņemta, lai samazinātu tiešo barotnes eroziju uz vārsta diska blīvējuma virsmas un pagarinātu kalpošanas laiku .
SECEAL un pārraides sistēma:
Sirešu virsmu: vārsta disks un vārsta sēdeklis ir metināts ar cieto sakausējumu (piemēram, stellītu sakausējumu) ar cietību, kas ir lielāka vai vienāda ar HRC40, un nodiluma pretestība tiek uzlabota vairāk nekā 3 reizes;
STEM montāža: nerūsējošā tērauda kāta virsma (piemēram, 17-4 pH) ir cieta hroma pārklājuma, un pildviela pieņem elastīgu grafīta vai metāla tinuma struktūru, lai pielāgotos augstas temperatūras un augstspiediena videi .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} . . . . . . . .
Globusa vārsta specifikācija bez tvertnes
Nominālais diametrs (DN) un lielums
| Nominālais diametrs (DN) | Vārsta garums (mm) | Atbilstošais caurules diametrs (mm) | Piezīmēt |
|---|---|---|---|
| 15 | 130 | φ20 | Piemērots nelielas plūsmas precizitātes kontrolei |
| 25 | 160 | φ32 | Parasti izmanto ķīmisko instrumentu cauruļvados |
| 50 | 230 | φ57 | Vidēja sprieguma sistēmas galvenās specifikācijas |
| 100 | 350 | φ108 | Īpašs lieliem tvaika cauruļvadiem |
| 200 | 600 | φ219 | Īpaši augsta spiediena darba stāvokļa saskaņošanas modelis |
Nominālais spiediens (PN) un temperatūras diapazons
| Spiediena līmenis (PN) | Piemērojamais temperatūras diapazons | Tipiski materiāli | Atbilstošie nozares standarti |
|---|---|---|---|
| PN16 | -50 grāds ~ 200 grāds | 304 nerūsējošais tērauds | Parastā ķīmiskā rūpniecība, ūdens attīrīšanas sistēma |
| PN25 | -50 grāds ~ 300 grāds | 316L nerūsējošais tērauds | Kodīga multivides kontrole |
| PN40 | -196 grāds ~ 400 grāds | Dupleksa tērauds (2205) | Zema temperatūra un augstspiediena ainas |
| PN100 | -50 grāds ~ 550 grāds | Augstas temperatūras sakausējums (Inconel 625) | Termiskās jaudas galvenā tvaika sistēma |

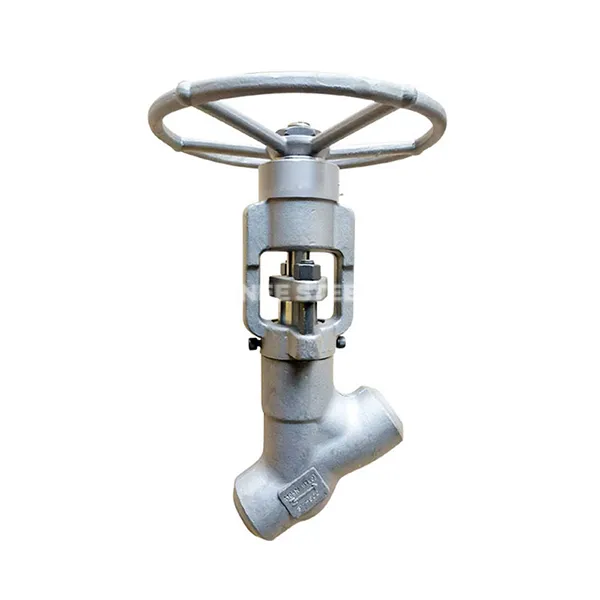

Bonnetlet globusa vārsts
Pieteikumi:
Augstas temperatūras un augstspiediena tvaika sistēma:
Ātra termoelektrostaciju galveno tvaika cauruļvada izolēšana, izturot 540 grādu /25MPA darba apstākļus, izvairoties no noplūdes, ko izraisa tradicionālo vārsta pārsega atloku termiskā deformācija;
Kodīga multivides kontrole:
Petroķīmiskās hidrogenācijas vienības reaktora ieplūdes un izejas vārsti ir piemēroti 42MPA augsta spiediena un sēra saturošas barotnes korozijai, un nav blīvēšanas virsmas kļūmes;
Skarbā kodoldarbības vide:
Kodolenerģijas salas primārais ķēdes dzesēšanas šķidruma izolācijas vārsts ir izturējis ASME III kodolenerģijas sertifikātu un atbilst ilgtermiņa blīvēšanas uzticamības prasībām radiācijas vidē .
Salīdzinājums ar tradicionālajiem globusa vārstiem
| Salīdzināšanas priekšmeti | Bonnetlet globusa vārsts | Parastais globusa vārsts (ar motora pārsegu) |
|---|---|---|
| Riska izsludināšana | Nav ārēja noplūdes punkta (vārsta korpusa integrācija), noplūdes ātrums ir mazāks vai vienāds ar 0,001% DN | Atloka/vītņoti savienojumi ir pakļauti noplūdei (noplūdes ātrums ir aptuveni 0,01% DN) |
| Strukturālais izturība | 6 reizes lielāka par nominālo spiediena nesošo jaudu (normāla temperatūras pārbaude) | Parastais 4 reizes testa spiediens (ASME B16.34 standarts) |
| Instalācijas sarežģītība | Nav nepieciešams motora pārsega centrēšanas uzstādīšana, samazinot nodošanas laiku par vairāk nekā 30% | Pārkotnes atloka plakanums ir precīzi jākalibrē |
| Piemērojamā temperatūra | -196 grāds ~ 650 grāds (metāla blīvēšanas sistēma) | -29 grāds ~ 550 grāds (ierobežots ar vārstu vāka blīvējumu) |
