Augsta vakuuma vārtu vārsta apraksts
Augstā vakuuma vārtu vārsts ir vārsts, kas paredzēts vakuuma sistēmai ., tas var efektīvi izolēt barotni negatīva spiediena vidē, novērst gāzes noplūdi un saglabāt vakuuma stabilitāti, izmantojot optimizētu blīvēšanas struktūru . Tā pamatfunkcijas ietver vidēja plūsmas kontroli, sistēmas vakuuma pielāgošanu un ātras atvēršanas un aizvēršanas darbību .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} Regulēšanas regulēšana}}} and} and ompouny ARBED ŽURNSTS Žurnāls
Priekšrocības:
Lieliska blīvēšana: Pašnodarbinātais dizains padara noplūdes ātrumu mazāku vai vienādu ar 0,01% DN, un PTFE mīkstais blīvējums var sasniegt nulles noplūdi, kas ir vairāk nekā par 30% labāku nekā parastie vārtu vārsti;
Spēcīga izturība pret temperatūru: vārsta korpusa materiāls (piemēram, hroma-molibdēna tērauds) atbalsta temperatūras diapazonu -29 grādu ~ 550 grādos, un blīvējuma gredzena izturība pret temperatūru ir līdz 350 grādiem (oglekļa šķiedras materiāls);
Viegla darbība: zemas berzes iesaiņojuma struktūra samazina atveres un aizvēršanas griezes momentu, un manuālais darbības griezes moments tiek samazināts par aptuveni 40%, salīdzinot ar tradicionālajiem vārtu vārstiem;
Piesārņojuma spējas: pilna urbuma plūsmas kanāla dizains samazina atlikušo barotni un ir piemērots šķidruma kontrolei, kas satur daļiņas un šķiedras .
Augsta vakuuma vārsta vārsta specifikācija
|
Lietojumprogrammu diapazons
|
1 × 10-5 PA -1.2 × 105PA (O-gredzena blīvējums)
|
|
|
1 × 10-6 PA -1.2 × 105PA (zemāks blīvējums)
|
||
|
Diferenciālais spiediens pirms atvērtu vārsta plāksnēm
|
Mazāks vai vienāds ar 3 × 103Pa jebkurā virzienā
|
|
|
Vārstu ķermeņa un pamatnes noplūdes ātrums
|
1,3 × 10-7 PA · l · s -1
|
|
|
Cikli līdz pirmajai apkopei
|
10, 000 reizes
|
|
|
Vārstu ķermeņu mērenas cepšana
|
Atvērts mazāk vai vienāds ar 200 grādiem; Aizvērt mazāk vai vienāds ar 150 grādiem
|
|
|
Uzstādīšanas pozīcija
|
Jebkurš virziens
|
|
|
Barošanas avots (pneimatisks)
|
AC 220V 50Hz, 6W vai DC 24V, 3W (Spe . var pielāgot)
|
|
|
Saspiests gaiss (piegāde tikai pneimatiskajiem vārstiem)
|
0.4-0.7 MPA
|
|
|
Aizvēršanas un atvēršanas ātrums (pneimatisks)
|
Mazāk vai vienāds ar 3s
|
|
|
Norādes par vārstu stāvokli
|
Rokasgrāmata
|
ar atvērto un tuvu pozīciju indikatoru (mehāniskais tips)
|
|
Pneimatisks
|
ar atvērto un tuvu pozīciju indikatoru (magnētiskais slēdzis)
|
|

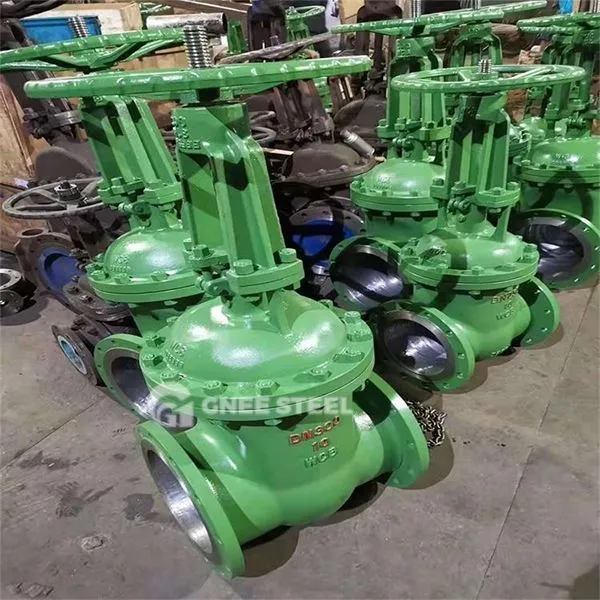

Augsts vakuuma vārtu vārsts
Nozares lietojumprogramma un funkcija
| Rūpniecisks | Konkrēti scenāriji un funkcijas | Veiktspējas saskaņošana |
|---|---|---|
| Enerģētikas nozare | Tvaika turbīnu kondensācijas sistēmas vakuuma izolēšana siltumenerģijas rūpnīcās, lai novērstu gaisa infiltrācijas iznīcināšanu negatīvā spiediena vides iznīcināšanai | Augstas temperatūras izturīgs un zems noplūdes ātruma dizains |
| Semiconductor ražošana | Precīzi kontrolējiet gāzes plūsmu vakuuma pārklājuma aprīkojumā, lai uzturētu augstu tīrības procesa vidi | Augsts blīvējuma līmenis (mazāks vai vienāds ar 1 × 10⁻⁶ PA · m³/s) |
| Biofarmācija | Mikrobu piesārņojuma bloķēšana aseptiskās ražošanas līnijās un GMP tīrības standartu nodrošināšana zāļu piegādes sistēmām | Materiāls bez nokrišņiem, viegli tīrāma struktūra |
| Nuclear Industry | Radioaktīvo barotņu blīvēšana izotopu atdalīšanas aprīkojumā, lai novērstu augsta riska materiālu noplūdi | Radiācijas izturīgi materiāli un liekās blīvēšanas struktūras |
