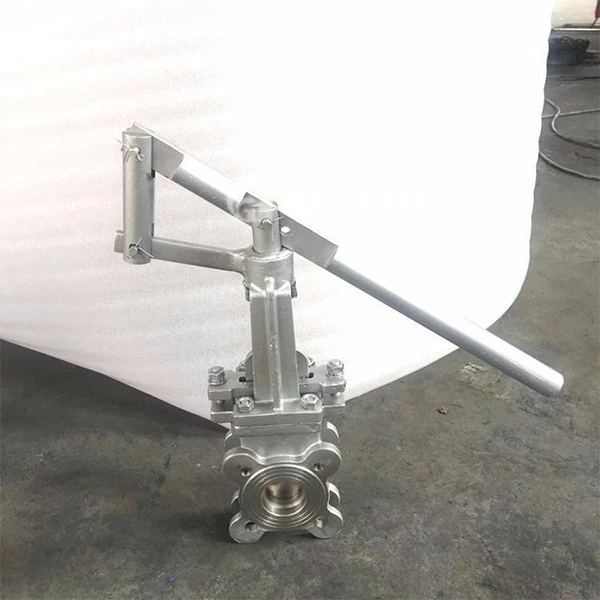

Ar sviru darbināmais vārtu vārsta apraksts
Ar sviru darbināmu vārtu vārstu ir nogriezts vārsts, kas, lai atvērtu un aizvērtu vārstu, tiek izmantota sviras mehāniskās pārraides ierīce. Tās vārti ir veidoti kā asmens formas struktūra, kas ir piemērota darba apstākļiem, kas satur daļiņas, šķiedras vai augstas viskozitātes barotni. Salīdzinot ar tradicionālajiem vārtu vārstiem, tā galvenās priekšrocības ir:
Ultra plānā vārsta korpusa dizains: plūsmas kanāla augstums ir tikai 1/5-1/3 no tā paša diametra vārtu vārsta, kas ievērojami samazina plūsmas pretestību un vidēju atlikumu;
SVĒT Darba taupīšanas princips: svira pastiprina darbības griezes momentu, un manuālais atveres un aizvēršanas griezes moments tiek samazināts par 40%-60%, kas ir piemērots skarbai videi bez enerģijas avotiem;
Vidēja pielāgošanās iespējamība: Lāpstiņas formas vārti var nogriezt piemaisījumus, piemēram, šķiedras un daļiņas, lai izvairītos no virsmas aizsprostojuma blīvēšanas.
Struktūra un tehniskie parametri
Pamata komponenta dizains
Vārtu materiāls: austenīta nerūsējošā tērauda (piemēram, 304/316L) vai virsma, kas izsmidzināta ar keramikas pārklājumu, erozijas izturības kalpošanas laiks ir lielāks vai vienāds ar 100, 000 atvēršanas un aizvēršanas laikiem;
Blīvējuma pāra konfigurācija:
Mīksto blīvējuma tips: EPDM/PTFE blīvējuma gredzens ir iestrādāts vārsta sēdeklī, un blīvējuma līmenis sasniedz ANSI VI klasi; Cietā blīvējuma tips: Vārtu un vārsta sēdekli metina ar stellītu sakausējumu, ar cietības HRC lielāks vai vienāds ar 45 un temperatūras pretestību līdz 450 grādiem; Sviras pārraides mehānisms: alumīnija sakausējuma svira ar nerūsējošā tērauda gultni, transmisijas efektivitāte ir lielāka vai vienāda ar 95%.
Ar sviru darbināma vārtu vārsta specifikācija
| Parametri | Vērtību diapazons/raksturlielumi |
|---|---|
| Nominālais diametrs | DN 50- DN1200 (Common DN 100- DN600) |
| Piemērojams spiediens | Pn 6- pn16 (īpašs dizains līdz PN25) |
| Piemērojamā temperatūra | -29 grāds ~ 250 grāds (atkarībā no blīvējuma materiāla izvēles) |
| Plūsmas pretestības koeficients | Mazāk vai vienāds ar 0. 08 (pilna urbuma dizains) |
Ar sviru darbināmais vārtu vārsts
Pieteikumi
- Kalnrūpniecības labums: Zelta atliekas virca, kas nodod cauruļvadu (cietās daļiņu koncentrācija ir mazāka vai vienāda ar 60%);
- Notekūdeņu apstrāde: dūņu atūdeņošanas sistēma Vidēja robeža (šķiedru saturs ir lielāks vai vienāds ar 5%);
- Papīra ražošanas nozare: celulozes nodošana cauruļvadam (šķiedru garums ir mazāks vai vienāds ar 30 mm).
Galvenie atlases rādītāji
- Vidēji raksturlielumi: ja daļiņu koncentrācija ir> 20%, priekšroka dodama cietā blīvējuma + keramikas pārklājumam;
- Instalācijas telpa: ierobežotas vietas, piemēram, pazemes cauruļu koridori, ir piemērotas slēptai sviras tipam (Z45 tips);
- Darbības frekvence: ikdienas atvēršanai un 20 reizēm ir ieteicams pneimatiskais pievads (adaptīvās sviras interfeiss).
