Augstas temperatūras naža vārtu vārsta apraksts
Augstas temperatūras naža vārtu vārsts ir naža tipa vārtu vārsts, kas paredzēts augstas temperatūras darba apstākļiem. Tās vārti ir izgatavoti no augstas temperatūras izturīga sakausējuma vai keramikas pārklājuma materiāla. Vārsta sēdekļa un blīvējuma struktūra ir pielāgota videi augstā temperatūrā un var izturēt ārkārtēju temperatūru, kas ir zemāka vai vienāda ar 1100 grādiem. Tas ir piemērots katlu pelnu novadīšanai, pulvera pārvadāšanai ar augstu temperatūru, metalurģisko izdedžu apstrādi un citus scenārijus.
Struktūra un materiāls
Valve ķermeņa un vārsta pārsegs
Materiāls: 2520 nerūsējošais tērauds (06CR25NI20), 310S nerūsējošā tērauda vai oglekļa tērauds, kas izsmidzināts ar augstas temperatūras izturīgu keramiku, lai uzlabotu izturību pret koroziju un termisko deformācijas izturību;
Struktūra: sadalīts vai integrāls dizains, taisna plūsmas kanāls, lai samazinātu vidējo aizturi un termisko spriegumu.
Gate plāksne
Naža formas vai ķīļa formas dizains, virsmas virsma ar cietu sakausējumu (piemēram, volframa karbīdu) vai keramikas slāņa izsmidzināšanu, lai uzlabotu nodiluma izturību un izturību pret augstu temperatūru;
Daži modeļi izmanto elastīgo vārtu struktūru, lai kompensētu termiskās izplešanās novirzi augstā temperatūrā, izmantojot nelielu deformāciju.
Sistēmas pārbaude
Augstas temperatūras cietais blīvējums: metāla līdz metāla blīvējumam (piemēram, nerūsējošais tērauds + karbīds), noplūdes ir mazāka vai vienāda ar 26 × DN mm³/s;
Kompozīta blīvējums: Daži modeļi apvieno metāla blīvējumu ar elastīgo kompensācijas struktūru, lai pielāgotos augstas temperatūras svārstībām.
Drive ierīce
Atbalsta rokasgrāmata, elektriskā vai pneimatiskā piedziņa, izpildmehānisma izturīgs izturīgs dizains (piemēram, siltuma vairogs, augstas temperatūras izturīgs smērviela) .
Augstas temperatūras naža vārsta vārsta specifikācija
|
Izpildes materiāli
|
Nerūsējošā tērauda, čuguna
|
|
Ķermeņa materiāls
|
Nerūsējošais tērauds (SS316, SS304)
|
|
Izvēles izmērs
|
1/2 "~ 8", DN15 ~ DN200
|
|
Blīvēšanas materiāls
|
NBR, EPDM, PTFE, metāla blīvējums
|
|
Piemērojamie plašsaziņas līdzekļi
|
Gāze, šķidrums, ūdens, eļļas kontrole
|
|
Piemērojamā temperatūra
|
-30-425 grāds
|
|
Izvēles pievada funkcija
|
Komutācijas veids, regulēšanas veids, inteliģents tips
|
|
Izvēles izvietojums
|
Elektriskais vārsts, blīvēšanas gredzens, ierobežojuma slēdzis, izpildmehānisms
|
|
Darba spiediens
|
1,6 ~ 6,4 m Pa
|
|
Dzīves ilgums
|
1500, 000 (1 miljons) reizes
|
|
Izvēles piederumi
|
Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce
|
|
Pieteikums
|
Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiska viela, tekstilizstrādājumi, farmaceitiskā, celulozes un papīra, ieguve,
Katlu un enerģijas nozares |

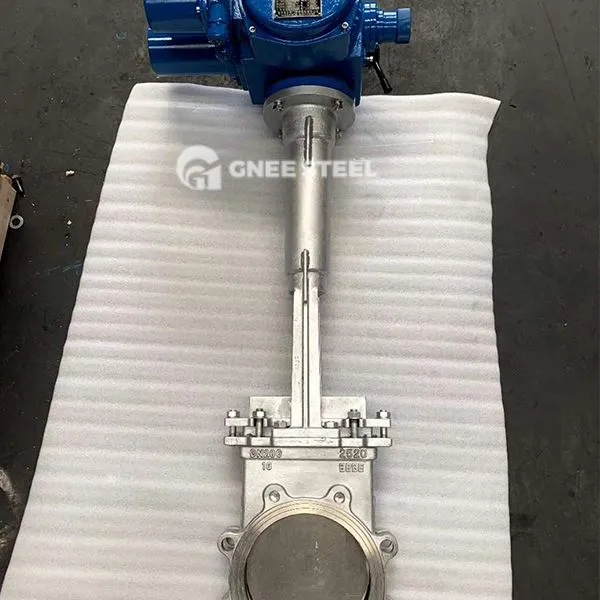

Augstas temperatūras naža vārtu vārsts
Funkcijas
Rezultāts uz ārkārtīgi augstu temperatūru:
Darba temperatūras diapazons ir -29 grāds ~ 1100 grāds, piemērots barotnēm, piemēram, katlu pelniem un augstas temperatūras pulveriem;
Ārēja dzesēšanas ierīce nav nepieciešama, samazinot sistēmas sarežģītību.
Strong nodiluma pretestība:
Vārtu un vārsta sēdeklis ir pārklāti ar karbīdu vai keramiku, kas var apstrādāt cietās daļiņu barotnes, piemēram, izdedžus un ogļu pulveri.
Relatable Sealing:
Metāla cieto blīvējumu stabilitāte tiek uzturēta augstā temperatūrā, lai augstas temperatūras dēļ izvairītos no mīksto blīvējuma materiālu kļūmes;
Vārtu pašpinējošais dizains var nokasīt līmes uz blīvēšanas virsmas, lai novērstu traucējumus.
Ģenerā apkope:
Modulārā struktūra atbalsta ātru vārtu vai blīvēšanas komponentu nomaiņu, lai samazinātu dīkstāvi.
Pieteikumi
Power Industry:
Augstas temperatūras vidēja samazināšana un katlu pelnu noņemšanas sistēmu un elektrostacijas pelnu noņemšanas cauruļvadu plūsmas regulēšana.
Metallurgy un Mining:
Sprādziena izdedžu, augstas temperatūras metāla pulveru un saķepināšanas mašīnas dūmgāzes apstrāde.
Ķēdes un vides aizsardzība:
Gāzes apstrāde ar augstu temperatūru, pulvera materiāla kontrole ķīmiskajos reaktoros.
Materiālu veidošanas nozare:
Cementa krāsns izplūdes gāzes un augstas temperatūras izejvielu pulvera cauruļvadi ir nogriezti.
