Naža vārtu vārsta apraksts
LuG naža vārtu vārsts (pazīstams arī kā lug naža vārtu vārsts vai slurry vārsts) ir vārsts, ko īpaši izmanto, lai kontrolētu netīrus, viskozus vai kodīgus šķidrumus. Tās dizains apvieno vārtu griešanas funkciju ar uzlikšanas struktūras uzstādīšanas priekšrocībām, un to plaši izmanto ķīmiskajā, elektroenerģijā, vides aizsardzībā un citos laukos.
Pamatstruktūras iezīmes
Kugas dizains:
Vārsta korpusam abās pusēs ir stiprinājumi, kas skrūvēm ir tieši savienoti ar cauruļvada atloku. To ir viegli uzstādīt un izvairoties no vārsta korpusa, kas tiek saspiesta un deformēts ar skrūvēm, tādējādi uzlabojot blīvēšanas uzticamību.
Salīdzinot ar tradicionālajiem atloka vārstiem, lukturis instalācija saīsina skrūves garumu un samazina noplūdes risku, ko izraisa skrūvju šļūdes.
Gate un blīvējuma struktūra:
Vārti ir veidoti ar U formas asmeni, kas var nogriezt piemaisījumus, piemēram, šķiedras un daļiņas, lai novērstu traucējumus; Virsma ir pulēta, lai uzlabotu blīvēšanas veiktspēju.
Blīvējums ir sadalīts mīkstā blīvē (PTFE, gumijā) un cietajā blīvē (metāls/keramika). Mīkstais blīvējums sasniedz nulles noplūdi, un cietais blīvējums ir izturīgs pret augstu temperatūru (mazāks vai vienāds ar 300 grādiem) un nodilums.
Materiālā pielāgošanās iespējamība:
Vārsta korpuss parasti ir izgatavots no nerūsējošā tērauda (304/316L), oglekļa tērauda vai īpaša sakausējuma (piemēram, F55, 2205), kas ir piemērots korozīviem barotnēm;
Lai pagarinātu kalpošanas laiku, vārtus var izgatavot no nodiluma izturīgiem materiāliem (piemēram, 2CR13, keramikas).
Darba princips
Vārti tiek pacelti vertikāli ar manuālu, elektrisku vai pneimatisku vārsta stumbra piedziņu:
Open State: vārti ir pilnībā pacelti un šķidrums iet cauri netraucētam;
slēgts stāvoklis: asmens vārtu apakšā nospiež vārsta sēdekli, nogriež barotni un nokasa piemaisījumus uz blīvējuma virsmas, lai sasniegtu divvirzienu blīvējumu.
Naža vārtu vārsta specifikācija
|
Priekšmets |
Novietots naža vārtu vārsts | |||
|
Nominālais diametrs |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Galvenie materiāli |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2Cr25ni20 |
|||
|
Noplūde |
Nerūsējošā tērauda cietais blīvējums: D pakāpe (šķidrums 0. 1xdn mm3/s) |
|||
|
Piederumi |
1.Slangs 2.Solenoīdu vārsts 3.Air filtrs 4. Limit slēdzis |
|||
|
Blīvējuma tips |
Nerūsējošā tērauda cietais blīvējums, teflona mīkstais blīvējums |
|||
|
Teflona mīkstais blīvējums |
A pakāpe (nulles noplūde) |
|||
|
Atloka urbšana |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Spiediena diapazons |
{{0}}. 0 ~ 1,0mpa |
|||

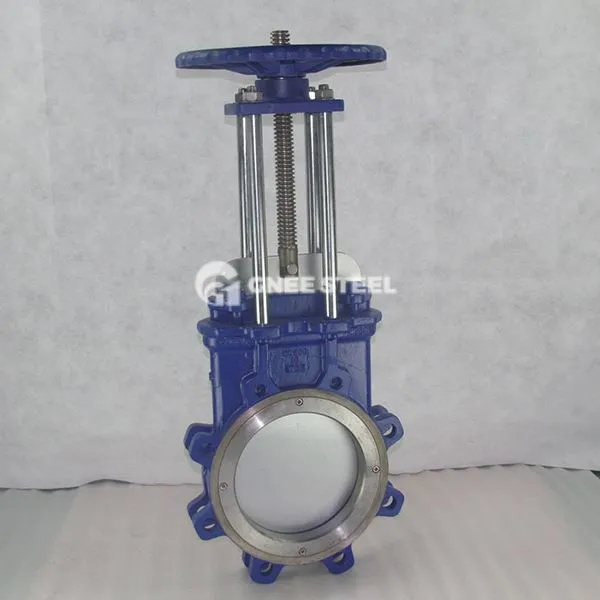

Novietots naža vārtu vārsts
Pieteikumi
Vides aizsardzība: notekūdeņu, kas satur suspendētas cietās vielas, attīrīšana pilsētu notekūdeņu attīrīšanas iekārtās.
Enerģētikas nozare: pelnu vircas pārvadāšana un griešana ar oglēm darbināmas spēkstacijās.
Ķīmiskā rūpniecība: spēcīgas skābes un sārmu barotnes plūsmas kontrole.
Papīrs un metalurģija: cauruļvadu sistēmas augstas koncentrācijas celulozei un minerālu smiltīm.
