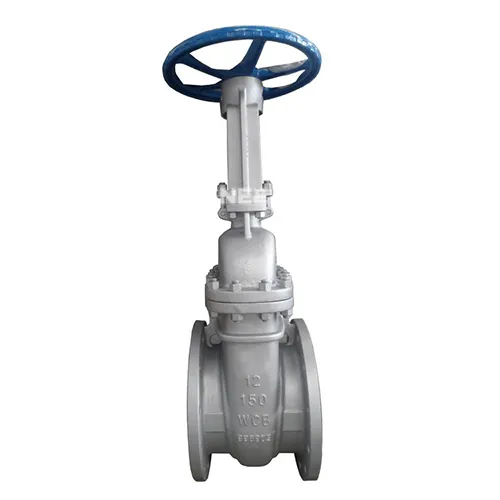

API 600 vārtu vārsti

API 600 vārtu vārsts ir industriālais vārsts, kas atbilst Amerikas Naftas institūta API 600 standartam {. Tas ir paredzēts augstas temperatūras, augstspiediena un skarbiem barotnes apstākļiem un izmanto ķīļa tipa blīvējuma struktūru, lai panāktu ticamu griešanu {.}}, to pamatkomponenti, specifikācijas un īpašības ir šādi:

Konstrukcijas sastāvs

Vārsta korpusa un blīvējuma dizains

Ķīļa vārti: viena vārtu vai dubultā vārtu struktūra, blīvējuma virsma atrodas ķīļa leņķī ar cauruļvada asi, un vārsta sēdekli nospiež ar vidēju spiedienu, lai panāktu divvirzienu blīvējumu, kad aizveras .

Vārsta sēdeklis: nomaināma karbīda blīvējuma virsma (piemēram, stellītu sakausējuma apšuvums), izturīga nodilums un izturīga pret koroziju .

Vārsta vāka tips:

Skrūvēts vārsta vāks: 600 un zemāk klasē tiek izmantotas skrūves + spirālveida brūces blīvējums .

Pašnodarbinātais vārsta vāks: 900. klase un augstāk. Izmantojiet iekšējo spiedienu Pašaiziešanas blīvējuma gredzens (SS + elastīgs grafīts), kas ir ticamāks zem augsta spiediena .

Drošība un pārraide

Augšējā blīvējuma struktūra: novērš vidi noplūst uz pildījuma lodziņu, kad vārsts ir atvērts .
‌Valve Stem Design‌‌: Rising stumbra kronšteina tips (OS & Y), Virsmas nitring apstrāde nodiluma pretestībai ar anti-lidojošu plecu .
‌Packing System‌: elastīgs grafīts + pīts grafīta kombinācija, atbalsta tiešsaistes nomaiņu .

Tehniskā prasība
· Projektēšana un ražošana atbilst API 600
· Atloka izmēri atbilst ASME B16.5
· Seja pret aci izmēri atbilst ASME B16.10
· Atbilstības pārbaude API 598
· Braukšanas režīms: rokas ritenis, slīpuma pārnesums, pārnesums, elektriskais



API 600 vārtu vārsti



 Pieteikumi
Enerģija un naftas ķīmijas
Augstspiediena tvaika cauruļvadi: elektrības iekārtas katla galvenā tvaika robeža (600 un augstāka klase) .
Sēru saturoši eļļas un gāzes cauruļvadi: pret sēru izturīgi materiāli (piemēram, F22) pretestība sulfidācijas sprieguma plaisāšanai .
Skarbas rūpniecības sistēmas
Ļoti kodīga barotne: skābes un sārmu cauruļvadi (ar nerūsējošā tērauda/sakausējuma vārstu korpusiem) .
Ūdeņraža darba apstākļi: Augsta spiediena ūdeņraža kontrole hidrogenēšanas vienībām (pašizgatavojoša vārsta pārsegs, lai novērstu noplūdi) .
Īpašie scenāriji
Viras transports: ogļu ķīmiskās rūpniecības daļiņu saturošs šķidruma robeža .
Ultra-zemas temperatūras sistēma: kriogēno vārtu vārstu (-196 grāds) . LNG uzglabāšana un izmantošana .
