Apbedīts vārtu vārsta apraksts
Apbedītais vārtu vārsts ir nogriezts vārsts, kas paredzēts pazemes cauruļvadiem, un to var tieši aprakt augsnē . Tā galvenā iezīme ir tā, ka to var darbināt uz zemes, paplašinot pārraides stieni, novēršot nepieciešamību veidot tradicionālo vārsta urbumu ., šāda ir tā tehniskā analīze:
Strukturālās iezīmes
Labs dizains
Vārsta korpuss ir aprakts pazemē kopumā, un virs zemes tiek pakļauta tikai darbības kolonna (ieskaitot pārraides mehānismu), aizstājot tradicionālo vārsta urbuma struktūru .
Advances : samaziniet rakšanas zonu par 80%, samaziniet pašvaldību ceļu būvniecības izmaksas un satiksmes ietekmi {.
Transmisijas mehānisms
Teleskopiskais pagarinājuma stienis : Pagrieziet roku uz zemes → Brauciet pa pazemes vārstu kātu uz augšu un uz leju caur pārnesumkārbu vai universālo savienojumu .
Protektīva kolonnu dizains : Darba kolonnas apakšā ir iestatīts ūdensnecaurlaidīgs blīvējums, lai gruntsūdeņu ieplūdes dobumā . nonāktu gruntsūdeņu apakšā
Valve korpuss un blīvējums
Elastīgā sēdekļa blīvējuma vārti : ar gumijas pārklājumu vārti un metāla vārsta sēdeklis veido pašcaurlaidīgu blīvējumu ar zemu spiedienu un nulles noplūdi .
Full izsmidzināšanas pretkorozija : izsmidzina lielāku vai vienādu ar 250 μm epoksīda sveķu slāni vārsta korpusā un ārpus tā (skābes un sārmainas izturīgas, anti-elektroķīmiskās korozijas) .}
Countersunk bultskrūves: motora pārsega skrūves ir iestrādātas blīvēšanas rievā, lai tās izolētu no augsnes erozijas .
Apbedīta vārtu vārsta specifikācija
| Parametrs | Rentēt | Ilustrācija |
|---|---|---|
| Nomināls diametrs | DN50 - DN400 | Galvenās specifikācijas dn 100- DN300 |
| Sākuma līmenis | PN10 - PN16 | Pielāgoties pašvaldības cauruļu tīkla spiedienam (līdz PN25 pielāgotam) |
| Vidēja temperatūra | -20 grāds ~ 80 grāds | Gumijas blīvējumu augšējā temperatūras robeža |
| Burial dziļuma prasības | Lielāks vai vienāds ar 0,8 m | Novērst saldētu augsnes izplešanos no vārsta korpusa izspiešanas |
Pieteikumi
| Rūpniecība | Pieteikumi | Pamatprasības |
|---|---|---|
| Municipal ūdens padeve | Stumbra cauruļu tīkla robeža (DN 200- DN400) | Nav nepieciešama labi istaba, zemas uzturēšanas izmaksas |
| Wastewater ārstēšana | Notekūdeņu cauruļvada kontrole | Pretkorozija un aizsērēšana |
| Lauksaimniecības zemes apūdeņošana | Sūkņu stacijas izejas vadība | Virsmas darbības ērtības |
| Gāzes transportēšana | Vidēja un zema spiediena gāzes cauruļvadi | Izturīgs pret noplūdes un augsnes koroziju |

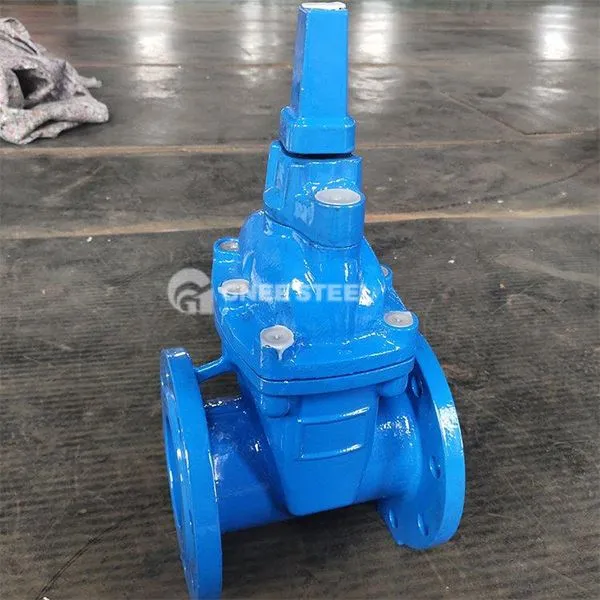

Apbedīts vārtu vārsts
Priekšrocības
- Ekonomisks
Ietaupīt vārsta urbuma celtniecības izmaksas par ＞ 60% un saīsina būvniecības periodu par 50% .
- Korozijas pretestība
Epoksīda pārklājums + CounterSunk skrūvju dizains, pazemes kalpošanas laiks lielāks vai vienāds ar 30 gadiem .
- Ģenerēt darbību
Atvērts un aizveriet ar rokas riteni uz virsmas, nav jānoiet uz urbumu (griezes moments samazināts par 50%) .
- Relatable blīvēšana
Vidējs spiediens palīdz vārtiem nospiest vārsta sēdekli, un divvirzienu blīvējuma noplūdes ātrums ir mazāks vai vienāds ar 0,01%
