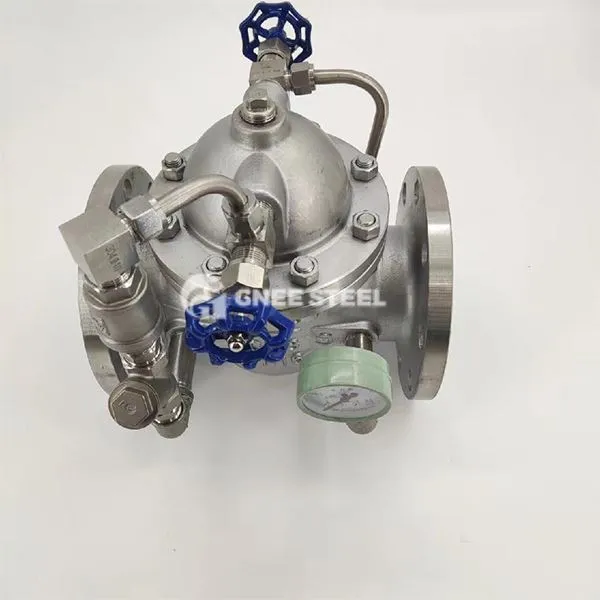

Non Slam pretvārsta apraksts
Non Slam čeku vārsts ir vārsts, kas kontrolē barotnes vienvirziena plūsmu, aizverot vārsta disku posmos. Tam ir divkāršas funkcijas, kā novērst barotnes plūsmu un novērst ūdens āmura ietekmi. Tas ir īpaši piemērots sistēmām ar augstu spiedienu, lielu plūsmu un biežu sākumu un apstāšanos.
Organizācijas struktūra
Galvenā struktūra
Vārsta korpuss: izmests ar oglekļa tēraudu, nerūsējošo tēraudu vai īpašu sakausējumu (piemēram, Hastelloy), kas pielāgots dažādu barotņu kodīgajām prasībām;
Vārsta disks: parastais šūpoles viens disks vai tauriņa dubultā ekscentriskais dizains ar blīvējuma virsmu, kas pārklāta ar elastīgiem materiāliem, piemēram, gumiju un politetrafluoretilēnu.
Bufera komponents
Hidrauliskā slāpēšanas ierīce: noregulējiet aizvēršanas ātrumu caur cilindru vai hidraulisko vadības sistēmu (piemēram, hidrauliskā lēni aizvēršanas pārbaude tauriņa vārsts);
Pavasara virzuļa struktūra: piemērota maza diametra vārstiem (piemēram, DN50 vai mazāk), kuriem nepieciešama ātra reakcija.
Palīgkomponenti
Mikro filtri, adatas vārsti, lodīšu vārsti utt. Veido hidraulisko vadības ķēdi, lai precīzi pielāgotu galvenā vārsta darbības laiku.
Non Slam pretvārsta specifikācija
Normāls diametrs: 2 - 48 collas (dn 50 - DN1200)
Spiediena diapazons: klase 150 - 2500 lb
Beigu savienojums: RF, RTJ
Darba temperatūra: -29 grāds ~ +400 grāds
Materiāls: oglekļa tērauds, nerūsējošais tērauds, leģētā tērauds, alumīnija bronza, TI
Dizains un ražošana: API 594
Konstrukcijas garums: API 594
Savienojums: ASME B16.5, ASME B16.47
Pārbaude un pārbaude: API 598
bez slam pretvārsts
Veiktspējas priekšrocības un nozares vērtība
Ūdens āmura slāpēšana
Samazina maksimālo ūdens āmura spiedienu par 60-80%, izmantojot iestudētu slēgšanu, samazinot cauruļvada sistēmas sprieguma koncentrāciju, salīdzinot ar parastajiem pretvārstiem;
Enerģijas taupīšanas un patēriņa samazināšana
Zema plūsmas pretestības dizains (plūsmas pretestības koeficients ir mazāks vai vienāds ar 0. 2) samazina sūkņa nepārtrauktas darbības enerģijas patēriņu;
Drošība un atbilstība
Atbilst API 598, JB\/T 9092 un citiem standartiem, izpildot paaugstināta riska scenāriju drošības sertifikācijas prasības, piemēram, kodolenerģiju un ķīmisko rūpniecību.
