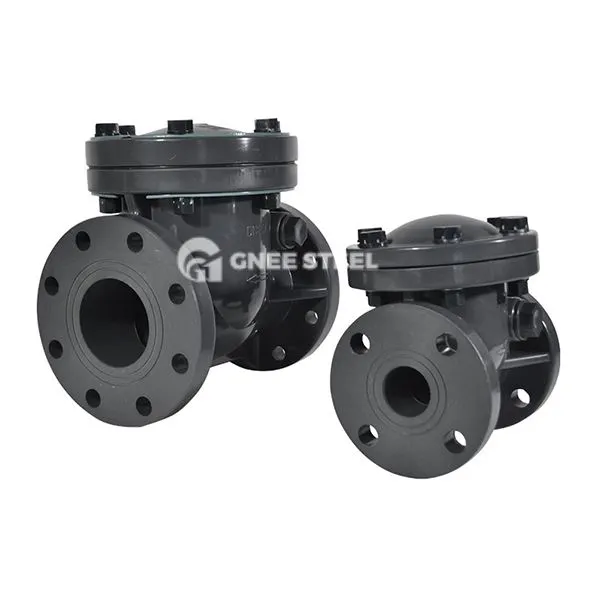

horizontāla šūpoles pretvārsts
Apraksts
Horizontālais šūpošanās pretvārsts ir automātisks vārsts, kas virza vārsta disku, lai atvērtu un aizvērtu caur vidēja vienvirziena plūsmu. Vārsta disks griežas ap fiksētu asi caur eņģu mehānismu, lai bloķētu barotnes apgrieztu plūsmu. Tas ir piemērots horizontāli uzstādītām cauruļvadu sistēmām. Vārsta disks griežas ap fiksēto asi caur eņģu mehānismu, lai bloķētu barotnes plūsmu. Tas ir piemērots horizontāli uzstādītām cauruļvadu sistēmām.
Pamata struktūra
Vārsta disks un eņģe: vārsta disks ir diska vai durvju formas struktūra ar metāla vai gumijas/sintētiska materiāla blīvējuma virsmu, kas ir piestiprināta pie vārsta korpusa iekšējās puses caur eņģu vārpstu 17. Daži jauni dizaini pievieno lapu atsperes vai spieda komponentus, lai paātrinātu vārsta diska aizvēršanas ātrumu un samazinātu šķidruma triecienu 26.
Sēdekļa blīvējums: mīkstas blīvēšanas sēdekļa struktūra (piemēram, gumija vai politetrafluoretilēns) var uzlabot blīvējuma veiktspēju, un stiprinājumi to piestiprina pie vārsta korpusa, lai novērstu barotnes grūšanu un nokrist.
Horizontālā šūpoles pretvārsta specifikācija
|
Daļēji nosaukums |
Materiāli (WCB) |
|
Ķermenis |
ASTM A216 WCB |
|
Sēdekļa gredzens |
A 105+13 cr |
|
Disks |
ASTM A216 WCB +13 CR |
|
Bruņurupucis |
ASTM A216 WCB |
|
Rieksts |
Astm a 194 2 h |
|
Sasietām sakām |
ASTM A182 F6A |
|
Jūga |
ASTM A216 WCB |
|
Motora pārsega rieksts |
Astm a 194 2 h |
|
Motora pārsega skrūve |
ASTM A193 B7 |
|
Skrūve |
ASTM A193 B7 |
|
Blīve |
304 lapa+grafīts |
|
Motora pārsegs |
ASTM A216 WCB |
|
Acu skrūve |
ASTM A181 |
horizontāla šūpoles pretvārsts
Selekcijas ieteikumi:
Media, kas satur piemaisījumus: dod priekšroku modeļiem ar karbīda blīvēšanas virsmām vai filtriem.
Augsts spiediens un augsta temperatūra: kalts tērauda vārsta korpuss (piemēram, A105, F11) + cietā blīvējuma virsma (stellīts).
Ātras aizvēršanas prasības: konfigurējiet lapu atsperes vai hidrauliskos bufera komponentus, lai samazinātu ūdens āmura triecienu.
Pieteikumi
Il un gāze:
Naftas cauruļvadu, urbuma galvas ierīču izolācijas un rafinēšanas aprīkojuma izolēšana .
Ķēdes un elektriskā jauda:
Augstas temperatūras reaktori, katlu tvaika sistēmas un kodīga šķidruma kontrole.
Municipal un industrial:
Ūdens sūkņu kontaktligzdu, ugunsdrošības cauruļu tīklu un notekūdeņu attīrīšanas caurules atteikšanās no aizmugures plūsmas.
SPĒLĒŠANA UN PIESĀRŽOJUMS
Regulārā pārbaude: pārbaudiet vārsta diska blīvējuma virsmas nodilumu un eņģu vārpstas elastību ik pēc 6 mēnešiem un nomainiet bojātos blīvējumus laikā.
Instalācijas virziens: stingri horizontāla uzstādīšana, lai izvairītos no vārsta diska nespēja pilnībā aizvērt slīpuma dēļ.
Speciāli darba apstākļi: Vārsta dobums regulāri jātīra barotnei, kas satur daļiņas, lai novērstu traucējumus
