API 594 Swing Vārsta apraksts
API 594 SWING CENTS VALVE ir vienvirziena plūsmas vadības vārsta veids, kas atbilst Amerikas Naftas institūta (API) standartam. Tas ir paredzēts rūpniecības cauruļvadiem, piemēram, naftas un ķīmiskajai rūpniecībai. Tas tiek atvērts un aizvērts, pagriežot vārsta disku ap fiksētu asi, lai novērstu barotnes plūsmu atpakaļ. Tās pamatdizains seko API 594 standartam un ir piemērots plānas lapas, lukturīša un dubultā atloka konstrukcijām.
Pamata struktūra un dizains
Vārsta korpuss un savienojuma forma:
Vārsta korpusa materiāls: Parasti lietots WCB, CF8, CF3 un citi lietie tērauda vai nerūsējošā tērauda, kas piemēroti augstam temperatūrai un augstam spiedienam (piemēram, Class150 ~ 2500, temperatūras diapazons -196 grāds ~ 540 grāds);
Savienojuma metode: vafeļu tips (saīsināts struktūras garums), dubultā atloka vai metināšana, piemērota ASME B16.5, GB\/T 9113 un citiem standartiem.
Valve atloka un blīvēšanas sistēma:
Viena atloka vai dubultā atloka šūpošanās dizains, dubultā atloka struktūra var samazināt ūdens āmura efektu;
Noslēguma virsma ir izgatavota no cieta sakausējuma (piemēram, 13CR) vai ķermeņa sacietēšanas apstrādes, lai nodrošinātu ANSI VI klases noplūdes līmeni;
Pavasara palīdzības slēgšana (piemēram, vērpes pavasaris), lai panāktu ātru reakciju (slēgšanas laiks<0.5 seconds).
Galvenie veiktspējas parametri
Pressure diapazons: klase15 0 ~ 2500 (līdz PN100\/42,0MPA);
Apgatavojami barotne: ūdens, tvaiks, eļļa, skāba barotne (piemēram, slāpekļskābe, etiķskābe) un spēcīgi oksidējošie šķidrumi;
Izmēra diapazons: DN50 ~ 1500 mm (NP 2 "~ 60");
Instalācijas virziens: var uzstādīt horizontālos vai vertikālos cauruļvados.
API 594 SWING CENCT Vārsta specifikācija
|
priekšmets |
novērtēt |
|
Pieteikums |
Rūpniecisks |
|
Garantija |
1 gads |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Rokasgrāmata |
|
Barotnes temperatūra |
Augsta temperatūra |
|
Zīmols |
Gne |
|
Struktūra |
ASTM |
|
Plašsaziņas līdzekļi |
Laistīt |
|
Pielāgots atbalsts |
OEM, ODM |
|
Produkta nosaukums |
Vafera pretvārsts |
|
Ierakstīt |
Ūdens regulējošie vārsti |
|
Ķermeņa materiāls |
Oglekļa tērauds |
|
Apliecība |
CE sertifikācija |
|
Krāsa |
Zils |
|
Standarta |
ASTM |
|
Lietošana |
Kontroles ūdens plūsma |
|
Iesaiņošana |
Koka kaste |

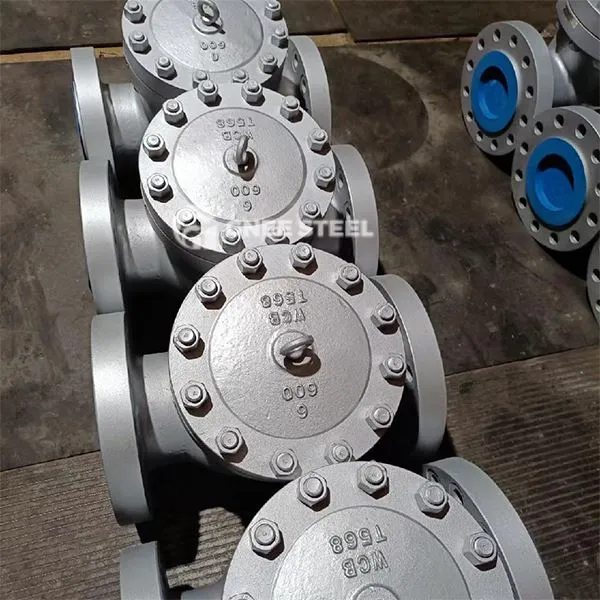

API 594 SWING CENT VALVE
Priekšrocības
Kompakta struktūra: Vafera tipa dizaina garums ir tikai 1\/4 ~ 1\/8 no tradicionālā atloka vārsta, saglabājot uzstādīšanas vietu;
Ātra reakcija: Aizvēršana ar atsperi samazina ūdens āmura bojājumus un aizsargā sūkņus un cauruļvadus;
Korozijas pretestība: Materiāls var būt nerūsējošais tērauds (316\/304), dupleksa tērauds (F51\/F53) vai Hastelloy, kas var pielāgoties ekstrēmiem barotnēm;
Ilgs kalpošanas laiks: cietā blīvējuma struktūrai ir lieliska nodiluma izturība un zema uzturēšanas frekvence;
Standartizācija un saderība: tas atbilst tādiem starptautiskiem standartiem kā API 594 un ASME B16.34, lai nodrošinātu sistēmas savietojamību.
