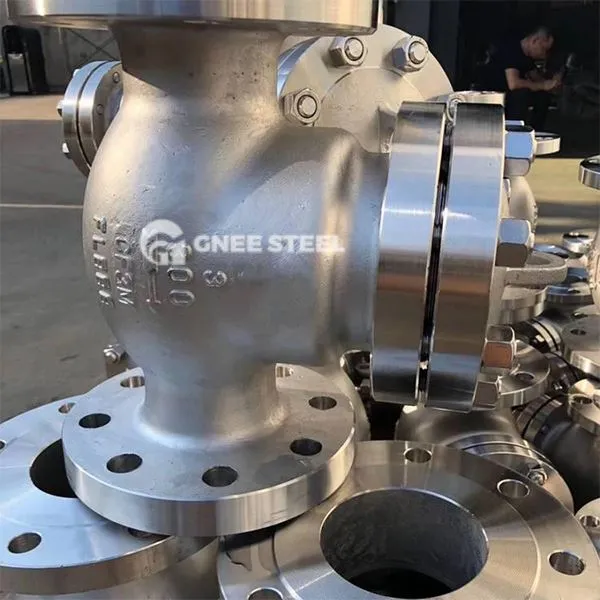

kriogēna šūpoles pretvārsts
Apraksts
Kriogēnā šūpoles čeka vārsts ir automātisks vārsts, ko īpaši izmanto zemas temperatūras darba apstākļos (piemēram, sašķidrināta dabasgāze, šķidrs slāpeklis un citi barotnes). Tas ir atkarīgs no pašas barotnes plūsmas, lai kontrolētu vārsta diska atvēršanu un aizvēršanu, lai novērstu barotnes plūsmu, sūkni no apgrieziena un konteinera spiediena samazināšanas no kontroles. Tās dizainam jāatbilst ekstrēmai zemas temperatūras videi zemāk par -196 grādu, lai nodrošinātu blīvējuma uzticamību un darbības jutīgumu.
Pamata struktūra
Valve ķermenis un materiāls:
Low-temperatūras pielāgošanās: vārsta korpuss ir izgatavots no zemas temperatūras tērauda (piemēram, LCB), austenīta nerūsējošā tērauda (304\/316L) vai divstāvu tērauds (F51\/F53), lai izvairītos no materiāla aukstas šķīstības kļūmes;
Komponenta izsludināšana: Metāla vārsta sēdeklis un vārsta disks ir saskaņots (cietais sakausējums var būt pēc izvēles, lai uzlabotu zemas temperatūras blīvējuma veiktspēju.
Valve diska dizains:
Swing struktūra: vārsta disks griežas ap asi caur eņģi, paļaujoties uz smaguma vai atsperes palīdzību, lai ātri atiestatītu un samazinātu slēgšanas triecienu;
AVIJAS SALDĒŠANAS DIZAINS: Kontakta virsma starp vārsta disku un vārsta sēdekli tiek novērsta no ledus ievārījuma zemas temperatūras darba apstākļos.
Aknācības metode: atloka vai skavas uzstādīšana, kas piemērota zemas temperatūras cauruļvadu sistēmas izkārtojumam.
Tehniskie parametri Temperatūras diapazons: -196 grāds ~ +80 grāds (īpašu dizainu var paplašināt līdz +200 grāds); Spiešanas līmenis: klase150 ~ 600 mārciņas (PN10 ~ 100MPA); Iametru diapazons: DN50 ~ 1200 mm (NP 2 "~ 48"); Leakage līmenis: atbilst ANSI V klases standartam, nav zemas temperatūras barotnes noplūdes riska.
kriogēnā šūpoles pretvārsta specifikācija
|
priekšmets |
vārsts |
|
Pieteikums |
Rūpnieciskā spēkstacija jūras ķīmiskā konstrukcijas transporta enerģijas transportēšana |
|
Ostas izmērs |
Dn 10- DN200 |
|
Garantija |
2 gadi |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Automātisks |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Struktūra |
Šūpoties, pacelt |
|
Plašsaziņas līdzekļi |
Eļļa, ūdens, tvaiks, tvaiki, SDG, LOX |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Projektēšana |
BS 1868 \/ API 6D \/ ASME B16.34 |
|
Spiediena vērtējums |
ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
|
Aci pret aci |
ASME B16.10 |
|
Sertifikāti |
CE\/ISO\/SGS\/MTC |
kriogēna šūpoles pretvārsts
Pieteikumi
Liqued dabasgāze (LNG): LNG tvertnes ieplūdes un izejas cauruļvadu pretbackplūsma; Ir atdalīšanas vienība: šķidrā skābekļa un šķidro slāpekļa piegādes sistēmu vienvirziena kontrole; Ķēdes kriogēnā uzglabāšana: etilēna, šķidruma amonjaka un citu barotņu cauruļvadu pretbakas plūsma; Aerspace degvielas sistēma: šķidru ūdeņraža un šķidrā skābekļa propelenta cauruļvadu drošības garantija.
Priekšrocības
Kryogēnā veiktspēja: materiālu dubultā optimizācija un dizains, lai izvairītos no aukstas plaisāšanas un blīvējuma kļūmes; ātra atbilde: vārstu diska aizvēršanas laiks ir mazāks par 1 sekundi, lai novērstu vidēju atpakaļ plūsmu no sistēmas spiediena svārstību izraisīšanas; Low plūsmas pretestības dizains: pilna diametra plūsmas kanāls samazina spiediena kritumu un ir piemērots augstas plūsmas kriogēnām barotnēm; NOUNS LIFE UZGLABĀŠANA: cietā blīvējuma struktūra un zemas temperatūras pretkorozijas pārklājums samazina nodiluma ātrumu.
