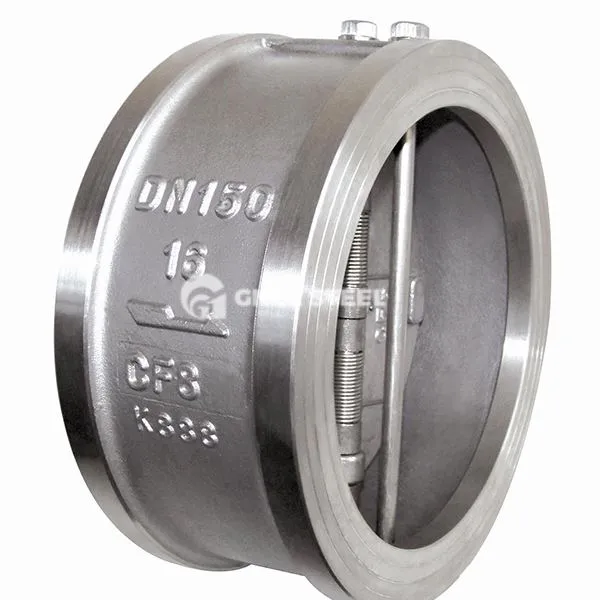

Vafeļa veida pretvārsts
Apraksts
Vafera pretvārsts ir automātisks vārsts, kas virza vārsta disku, lai atvērtu un aizvērtu caur pašas barotnes plūsmu. To izmanto, lai neļautu barotnei plūst atpakaļ, sūkņa mainīšanai un konteinera spiediena samazināšanai no kontroles. Tas pieņem vafeļu savienojuma struktūru un ir fiksēts starp caurules atlokiem ar atlokiem vai skrūvēm. Tam ir maza izmēra, viegla svara un ērtas uzstādīšanas īpašības. Tas ir piemērots cauruļvadu sistēmām ar ierobežotu vietu.
Pamata struktūra un tips
Strukturālais tips: Pacelšanas tips (H71 tips): Vārsta disks pārvietojas augšup un lejup pa vertikālo asi, paļaujoties uz vidēju spiedienu, lai atvērtu, un atspere palīdz aizvērt. Tas ir piemērots maza diametra augstspiediena ainām (DN15 ~ 350 mm); Šūpošanās tips (H44 tips): Vārsta disks griežas ap eņģu asi, kas ir piemērota lielas diametra zemas plūsmas cauruļvadiem (DN50 ~ 1200 mm) ar zemu plūsmas pretestību un nelielu aizvēršanas triecienu; Tauriņu dubultā disks (H76 tips): Divkāršā diska dizains tiek apvienots ar atsperu buferizāciju, ar ātru aizvēršanas ātrumu (<1 second), which significantly reduces the water hammer effect.
Key komponenti:
Ķermeņa materiāls: nerūsējošais tērauds (304/316L), oglekļa tērauds (WCB/WCC) vai zemas temperatūras tērauds (LCB), kas piemērots dažādiem barotnēm un videi;
Sepēžot tehnoloģiju: Metāla cietais blīvējums (metināts stellīta sakausējums) vai elastīgais mīkstais blīvējums (PTFE/grafīts), atbilst ANSI klases V/VI noplūdes standartiem.
Vafera veida pretvārsta specifikācija
|
Vārsta dizains |
: API 594 / API 600 (ISO 10434) / API 6D (ISO 14313) / API 602 / API 603 / API 608 / API 609 / IS 780 / BS 1414 / BS 14846 / BS 1868 / BS 1873 / BS 5351 / ASME B 16,34 (BS 5351) / din / DIN 3357 |
||
|
Spiediena pārbaude |
: API 598 / API 600 / API 6D |
||
|
Aci pret aci |
: ANSI B 16.10 |
||
|
Beigu savienojums |
: Ieskrūvēts saskaņā ar BSP/BSPT/NPT, metināts pēc SW/BW, atloks pēc RF/RTJ |
||
|
Atloka savienojums |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Muca metināšanas gals |
: ANSI B 16.25 |
||
|
Ligzdas metināšanas gals |
: ANSI B 16.11 |
||
|
Ieskrūvēts gals |
: ANSI B 1.20.1 (BSP/NPT) |
||
|
Sienas biezums |
: API 600 / BS 1868 |
||
|
Spiediena vērtējums |
: Saskaņā ar ANSI 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500# |
||
|
Inženierzinātņu iespēja |
: Darbināma pārnesumu darbība, elektriskā darbība, pneimatiskais darbība |
||
|
Lieluma diapazons |
: Saskaņā ar NPS 2 "- 48" |
||
Vafeļa veida pretvārsts
Priekšrocības
Anti-ūdens āmura dizains: pavasara buferis (piemēram, dubultā atsperes konstrukcija patentā CN 222798224 U) vai tauriņu divpalvu novirzīšana tiek izmantota, lai samazinātu muguras plūsmas ietekmi un pagarinātu vārsta kalpošanas laiku;
Kompakts un efektīvs: strukturālais garums ir tikai 1/3 no tradicionālā atloka pretvārsta, un svars tiek samazināts par 40%~ 60%, ietaupot uzstādīšanas vietu;
Ātra atbilde: vārsta atloka aizvēršanas laiku var kontrolēt 0. 3 ~ 1 sekunde, lai novērstu barotnes plūsmu no sistēmas spiediena svārstību izraisīšanas.
Pieteikums
Pašvaldības ūdens padeve un kanalizācija: novērš barotnes plūsmu pēc ūdens sūkņa aizvēršanas, lai aizsargātu sūkņa vienības drošību;
Naftas ķīmijas: vienvirziena plūsmas kontrole augstspiediena reakcijas ierīces ieplūdes un izejas cauruļvadu vadībai;
Kriogēnā inženierija: sašķidrinātas dabasgāzes (SDG) transmisijas sistēmas pretbackplūsma;
Barošanas sistēma: novērš tvaika plūsmu katlu padeves ūdens cauruļvadā.
