Dabasgāzes pretvārsta apraksts
Nabāla gāzes pretvārsts ir galvenā ierīce, lai nodrošinātu dabasgāzes cauruļvada ierīces vienvirziena plūsmu. Tas bloķē atpakaļ plūsmu, lai novērstu aprīkojuma bojājumus un drošības negadījumus. To plaši izmanto tālsatiksmes cauruļvados, gāzes uzglabāšanas stacijās un galalietotāju sistēmās.
Galvenās funkcionālās īpašības
One-way izolācija: automātiska atvēršana un aizvēršana Atkarībā no vidēja spiediena vārsta disks ātri aizveras apgrieztā plūsmas laikā (aizvēršanas laiks ir mazāks vai vienāds ar 0. 5 sekundes), un noplūdes standarts sasniedz ANSI VI klasi;
Spiediena un korozijas pretestība: vārsta korpuss ir izgatavots no 3 0 4\/316 nerūsējošā tērauda vai sakausējuma tērauda, un spiediena pretestības līmenis aptver 150. klasi līdz 2500. klasei (līdz 42,0MPa), un tas var izturēt korozīvu barotni, piemēram, h₂s un co₂;
Zema plūsmas pretestības konstrukcija: Swing vārsta diska plūsmas pretestības koeficients ir mazāks vai vienāds ar 0. 02MPA, un celšanas vārsta disks ir piemērots lielam plūsmas ātrumam (lielāks vai vienāds ar 15 m\/s) apstākļiem.
Dabasgāzes pretvārsta specifikācija
|
Spiediena vērtējums
|
PN1.6MPA - PN45MPA (Class150LB līdz Class1500LB)
|
|
Vārsta izmēri
|
Dn 15- dn1200 \/ (1 \/ 2-48 ")
|
|
Formāta savienošana
|
Atloka tips, metināšanas tips, pavediens
|
|
Vārsta materiāls
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F304L, F316, F316L utt.
|
|
Darba temperatūra
|
-46 grāds, -101 grāds, -196 grāds, -253 grāds
|
|
Braukšanas režīms
|
Manuālā, slīpā pārnesuma pārnesumkārba, elektriskā
|
|
Projektēšanas un ražošanas standarti
|
GB, JIS, ANSI, DIN, BS, EN utt.
|
|
|
Šķidrs oglekļa dioksīds, šķidrs skābeklis, šķidrs argons, šķidrs slāpeklis, šķidrs hēlijs, šķidrs ūdeņradis, šķidrā dabasgāze, šķidrs amonjaks, šķidrs hlors, sašķidrināta naftas gāze, šķidrs propāns, etilēns, propilēns, metāns, metanols, etāns, gāze, šķidrs slāpeklis oksīds un cita zema temperatūra.
|

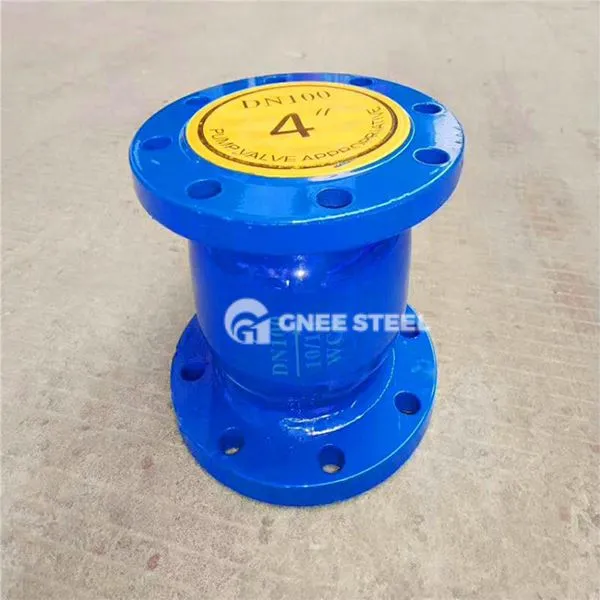

dabasgāzes pretvārsts
Pieteikumi
Long-distance cauruļvada sistēma
Kompresora stacijas kontaktligzdā tiek uzstādīti šūpoles vārsti, lai novērstu augsta spiediena gāzes aizplūšanu un vienības sabojāšanu izslēgšanas laikā;
Pilnībā metinātus pretvārstus izmanto izplatīšanas stacijā, lai pielāgotos 42MPA augsta spiediena videi un samazinātu noplūdes risku.
Kity gāzes cauruļvadu tīkls
Pakāpju vārsti ir uzstādīti lejpus spiediena regulēšanas kastes, lai bloķētu gāzi no tā, kas plūst atpakaļ uz galveno cauruļvadu lietotāja galā;
Vafer pretvārsti ir uzstādīti pie rūpniecisko un komerciālo lietotāju ieejas, lai pielāgotos cauruļvadu ierobežojumiem, kas zemāki par DN50.
Speciāli darba apstākļi
316L nerūsējošā tērauda vārsta korpuss + kriogēns apstrādes process tiek izmantots LNG saņemšanas stacijas zemas temperatūras cauruļvada (-162 grādam);
Monel sakausējuma vārsta sēdekli izmanto sēru saturošai dabasgāzei, lai pretotos H₂s stresa korozijas plaisāšanai.
