Divkārša diska pretvārsta apraksts
Divkāršās flap kontrolsaraksts ir vārsts, kas kontrolē vienvirziena barotnes plūsmu caur dubultā flap struktūru. Tas ir paredzēts, lai samazinātu hidraulisko triecienu, un tas ir piemērots lielām un vidēja diametra cauruļvadu sistēmām.
Pamatstruktūras iezīmes
Divkāršās flap dizains: divi simetriski diska formas diski pagriežas ap tapu vārsta sēdeklī. Disks ātri aizveras reversās plūsmas laikā (aizvēršanas laiks ir mazāks vai vienāds ar 0. 3 sekundes), lai samazinātu ūdens āmura efektu;
Kompaktais izkārtojums: skavas tipa savienojuma struktūra padara tā garumu tikai 1\/4 ~ 1\/8 no tradicionālā atloka vārsta vārsta, un svars tiek samazināts par 30%~ 50%, kas ir piemērots telpas ierobežotiem scenārijiem;
Blīvēšanas forma: Diska virsmu var sametināt ar cietu sakausējumu vai pārklājumu ar PTFE pārklājumu, un noplūdes līmenis sasniedz ANSI VI klasi.
Divkāršā diska pretvārsta specifikācija
Izmērs: 2 "- 32"
Materiāls: čuguna, kaļamā dzelzs, WCB, CF8, CF8M, CF3, CF3M utt.
Dizains un ražošana Std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Atloka savienojums ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
Seja pret std.: Asmeb16.10, API 6d, JISB2002, DIN3202, EN558
Testa standarts: API598, API 6D JISB2003

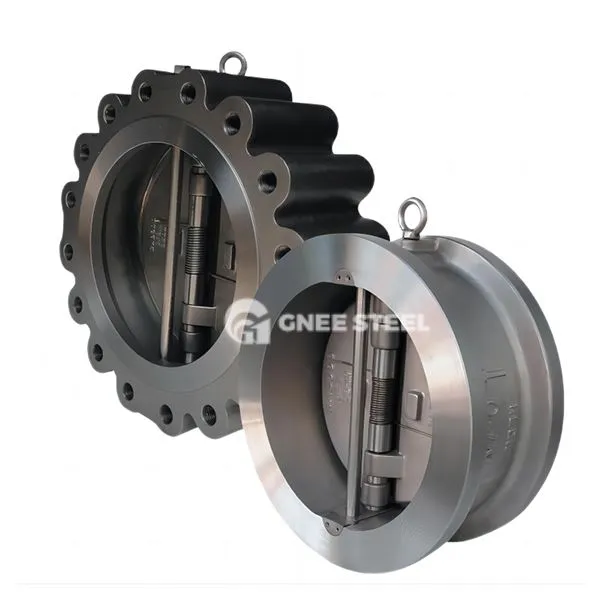

Divkārša diska pretvārsts
Izvēles un uzstādīšanas specifikācijas
Key punkti atlasei
Materiāla atbilstība: Korozīviem barotnēm izmantojiet 316L nerūsējošā tērauda vārsta korpusu + PTFE pārklāta vārsta disku; Augstas temperatūras tvaika cauruļvadiem (mazāk vai vienāds ar 425 grādiem) izmantojiet hroma-molibdēna tēraudu; SPIEDZĪBA ADAPTĀCIJA: Zema spiediena sistēmām (mazāk vai vienāda ar 1,6MPa) vispirms izmantojiet vafeļu tipu; Augsta spiediena videi (lielāka vai vienāda ar 6,4MPa) izmantojiet ar atloku savienotiem pastiprinātiem vārsta ķermeņiem.
Instalācijas prasības
Tikai horizontālai cauruļvada uzstādīšanai vārsta korpusam jābūt marķētam ar plūsmas bultiņu, lai pārliecinātos, ka tas atbilst barotnes plūsmas virzienam;
Liela diametra vārstiem (DN lielāki vai vienādi ar 300) nepieciešami neatkarīgi atbalsta rāmji, lai izvairītos no vārsta diska novirzes, ko izraisa cauruļvada spriegums.
