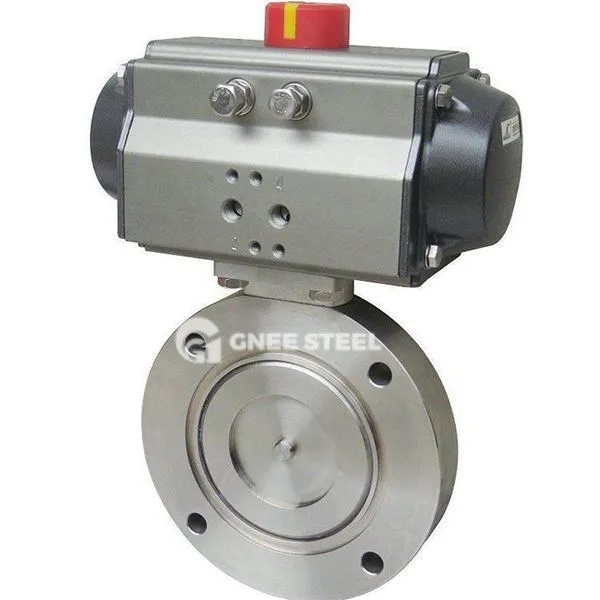

vakuuma tauriņa vārsta apraksts
Vakuuma tauriņa vārsts ir īpaši paredzēts vakuuma sistēmām un izmanto centra līnijas tauriņu plāksnes struktūru (veido metināšanas īsās tērauda plāksnes). Tam ir zemas plūsmas pretestības, vieglas svara un elastīgas uzstādīšanas īpašības. Tās galvenie jauninājumi ir:
Integrēta cilmes diska montāža: novērš tradicionālo skrūvju vai tapu savienojumu, izvairās no korozijas izraisītā noplūdes riska un ievērojami uzlabo vakuuma blīvēšanas uzticamību;
Daudzslāņu blīvēšanas tehnoloģija: vārsta sēdeklis ir izgatavots no nitrila gumijas (temperatūras pretestība -25 ~ 80 grādu) vai fluororubber (temperatūras pretestība -30 ~ 150 grādi), noplūdes ātrums ir mazāks vai vienāds ar 1,3 × 10^-6 pa · l\/s;
Patentētais iesaiņojuma komplekts uzlabo vārsta korpusa savienojuma blīvēšanu un uztur stabilu veiktspēju vakuuma spiedienā.
Piedziņas režīms un tips
Darbības tips:
Manuālais tips: piemērojams DN 32- DN300, darbības griezes momenta mazāks vai vienāds ar 10n · m, atbalsta daudzstacijas instalāciju;
Pneimatiskais tips: saspiesta gaisa piedziņa ({{0}}. 4 ~ 0,7MPa), atverot un aizverot laiku mazāks vai vienāds ar 3 sekundēm, atbalsta vienas\/divkāršas darbības režīmu un avārijas izslēgšanu;
Elektriskais tips: integrēta PLC vadība, piemērota DN {{0}} DN5000 īpaši lieliem kalibra vakuuma cauruļvadiem ar spiediena pretestību 1,0MPa.
Īpašā struktūra:
Pašbloķēšanas funkcija: vārsta plāksne automātiski bloķējas atveres un aizvēršanas stāvoklī, var izturēt 0. 3MPA gāzes spiediens un novērš vibrācijas pārvietojumu;
Divvirzienu blīvēšanas dizains: vārsta kāta vārpstas blīvējums pieņem kompensācijas struktūru, lai izolētu ārējās atmosfēras ielaušanos un nodrošinātu, ka vakuuma pakāpe ir mazāka vai vienāda ar 1,3 × 10^-5 PA.
vakuuma tauriņa vārsta specifikācija
| Lieluma diapazons | 2 "~ 28", DN50 ~ DN700 |
| Darbības režīms | Divkārša aktiermeistarība, atsperes atgriešanās (vienreizēja darbība) |
| Darba spiediens | 1,6MPA |
| Gaisa padeves spiediens | 2,5 līdz 8 bārs |
| Rotācijas leņķis | 90 grādi ± 4 grādi |
| Uzvedības laiks | 1 ~ 2 sekundes pie 8. 0 Bāra gaisa spiediens |
| Ķermeņa materiāls | SS304, SS316, SS316L |
| Piemērojamie plašsaziņas līdzekļi | Ūdens, gaiss, gāze, eļļa, šķidrums |
| Pieteikums | Ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiskais, tekstilizstrādājums, farmaceitiskā, celulozes un papīra |
| Izvēles piederumi | Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce |
vakuuma tauriņa vārsts
Priekšrocības
Augstas plūsmas efektivitāte: plūsmas pretestības koeficients ir mazāks vai vienāds ar 0. 1 pilnībā atvērtā stāvoklī, un vadītspēja ir labāka nekā tāda paša līmeņa vārsti;
Siltuma un korozijas izturība: Vārsta korpusa materiālu var izvēlēties no 304\/316L nerūsējošā tērauda (izturīga pret hlorīda jonu koroziju), un ar fluoru izklāts tauriņa vārsts ir piemērots stiprai skābei;
Ātra reakcija: pneimatiskais tips atbalsta elektromagnētisko atpakaļgaitas vārsta vadību, un avārijas robeža ir mazāks vai vienāds ar 0. 5 sekundes.
Pieteikumi
Pusvadītāju ražošana: vakuuma pārklājuma iekārta gaisa plūsmas vadība (nepieciešama noplūdes ātrums mazāks vai vienāds ar 1 × 10^-6 PA · l\/s);
Farmaceitiskā rūpniecība: sasaldēšanas žāvētāja vakuuma sistēma, kas piemērota CIP\/SIP tīrīšanai un sterilizācijas procesam;
Enerģijas lauks: TRT sprādziena krāsns gāzes atjaunošanās sistēma, izturīga pret augšas temperatūras dūmgāzi (mazāk vai vienāda ar 300 grādiem);
Vides aizsardzības inženierija: Gāzes attīrīšanas cauruļvads, lai novērstu daļiņu nogulsnēšanos un blīvējuma kļūmi
