Nerūsējošā tērauda tauriņu vārsti Apraksts
Nerūsējošā tērauda tauriņa vārsts ir vārsts, kas izgatavots no nerūsējošā tērauda (piemēram, 304, 316L utt.), Kas ir savienots ar cauruļvada sistēmu caur atloka vai skavas savienojumu, un, lai pagrieztos ap asi, izmanto diska formas tauriņa plāksni, lai pagrieztos ap asi, lai realizētu vidēja vai plūsmas regulēšanas atveri un aizvēršanu. Tās galvenās sastāvdaļas ir:
Vārsta korpuss un tauriņa plāksne: nerūsējošā tērauda materiāls nodrošina izturību pret koroziju, tauriņa plāksne ir diska formas struktūra, un rotācijas leņķis parasti ir 0 ~ 90 grādu.
STRUKTŪRAS APSTIPRINĀJUMS:
Soft Seal: nitrila gumija, politetrafluoretilēns (PTFE) utt., Piemērots zemai temperatūrai (-20 grāds ~ 150 grādos) un nekorozes barotnei.
Hard blīvējums: metāls līdz metālam (piemēram, leģētam tēraudam, stellītu sakausējumam), augsta temperatūra (mazāka vai vienāda ar 550 grādiem) un augsts spiediens (mazāks vai vienāds ar 16 bar) .
Drive režīms: atbalsta manuālo, elektrisko, pneimatisko vai tārpu pārnesumu pārnesumkārbu.
Nerūsējošā tērauda tauriņu vārstu specifikācija
| Režīms | Type | Features | Pieteikumi |
|---|---|---|---|
| Drive režīms | Elektriskais nerūsējošā tērauda tauriņa vārsts | Leņķiskais pagrieziena elektriskais pievads ({0 ~ 90 grādu rotācija) atbalsta tālvadības pulti, un diametrs var sasniegt DN1000. | Lielas plūsmas rūpnieciskās sistēmas (piemēram, tvaiks ar augstu temperatūru) |
| Pneimatiskais nerūsējošā tērauda tauriņa vārsts | Pneimatiskā izpildmehānisma vadīts tam ir ātrs reakcijas ātrums un tas ir piemērots viegli uzliesmojamai un sprādzienbīstamai videi. | Ķīmiskās un enerģijas lauki | |
| Manuāls nerūsējošā tērauda tauriņa vārsts | Rokdarbu vai roktura darbība, vienkārša struktūra un zemas izmaksas | Vidēja un zema spiediena cauruļvadi (piemēram, ūdens apstrāde) | |
| Sealing režīms | Daudzslāņu metāla cietā blīvējuma tauriņa vārsts | Trīskārša ekscentriska struktūra, no metāla blīvējums, izturīgs pret valkāšanu un daļiņu barotne | Augsta temperatūra un augsts spiediens (piemēram, metalurģija, elektrība) |
| Mīkstais blīvējuma tauriņa vārsts | PTFE vai gumijas blīves, zems noplūdes līmenis (ANSI VI klase). | Pārtikas un farmaceitiskās tīras sistēmas |

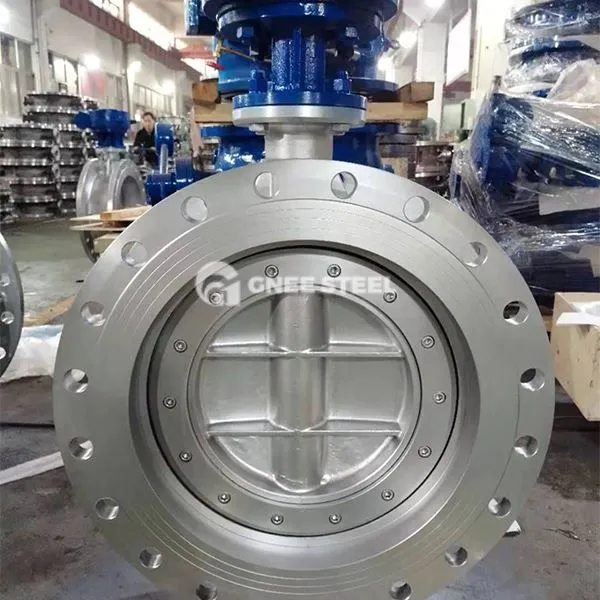

Nerūsējošā tērauda tauriņu vārsti
Atlases punkti
Darba parametri:
Pressure: parastie modeļi iztur spiedienu 1. 0 ~ 1,6MPA (PN10 ~ PN16), un augsta spiediena modeļi var sasniegt 16bar.
Temperature: mīkstie blīvējumi ir piemēroti -20 grādam ~ 150 grādiem, un cietie blīves var sasniegt 550 grādu .
Medium adaptācija: kodīgām barotnēm ir nepieciešami 316L nerūsējošā tērauda vai dupleksa tērauda vārsta korpusi.
Daļiņu saturoši šķidrumi ir vēlams cieti blīvējumi vai daudzslāņu metāla blīves.
Drive režīms:
Tālvadības scenārijiem ir izvēlēts elektriskais vai pneimatiskais līdzeklis, un manuāls ir piemērots zema spiediena un maza diametra.
Apkopes ieteikumi
- Seal Inspection: pārbaudiet cieto blīvējumu nodilumu ik pēc 2 gadiem un nomainiet mīkstos blīvējumus ik pēc 1 ~ 2 gadiem.
- Lubrication un apkope: Piepildiet vārsta kātu un transmisijas daļas ar augstas temperatūras smērvielu ik pēc 6 mēnešiem.
- Darbības specifikācija: Izvairieties no piespiedu rotācijas, kas pārsniedz 90 grādus, lai novērstu tauriņa plāksnes deformāciju.
