Hidrauliskais tauriņa vārsts

Hidrauliskais tauriņa vārsts ir tauriņa vārsta veids ar "hidraulisko piedziņu" kā serdes vadības metodi. Tas sastāv no vārsta korpusa, vārsta plāksnes, vārsta kāta un hidrauliskā pievada. Tās galvenās iezīmes ir:

Trīskāršais ekscentriskais metāla cietais blīvējums: Caur daudzslāņu metāla cietā blīvējuma struktūru (volframa karbīda izsmidzināšana) tiek panākta nulles noplūdes augstā temperatūrā (mazāk vai vienāda ar 600 grādu), un blīvējuma līmenis sasniedz ANSI V līmeni;

Hidrauliskā piedziņas modulis: integrē hidraulisko staciju, ātru aizvēršanas izpildmehānismu un PLC inteliģentu elektrisko vadības lodziņu, atbalsta attālo\/vietējo divkāršās vadības pārslēgšanu;
Hidrauliskajam cilindram ir plašs izejas griezes momenta diapazons ({{0}} n · m), reakcijas laiks ir mazāks vai vienāds ar 3 sekundēm un avārijas samazināšanas ātrums ir mazāks par 0,5 sekundēm;

Papildu drošības dizains: iebūvēta akumulatora spiediena apkopes funkcija, automātiski bloķē vārsta stāvokli, kad jauda ir izslēgta vai rodas hidrauliskā kļūme, lai novērstu vidēju atpakaļ plūsmu.

Veiktspējas priekšrocības ‌
Augsta drošība un ātra atbilde‌:
Piemērojams augstspiediena un augsta riska scenārijiem, piemēram, TRT (sprādziena gāzes gāzes atlikušā spiediena enerģijas ražošana) un turbīnu izplūdes līnijas, lai novērstu vidējas rūdīšanas vai ūdens āmura efektu;
Lieliska ātra slēgšanas veiktspēja, pilna slēgšanas laiks ir mazāks vai vienāds ar 5 sekundēm (kā piemēru DN800 kalibrs) ar ceļojuma atgriezeniskās saites ierīci, lai reālā laikā uzraudzītu vārsta pozīcijas statusu.
‌Adaptējamība ekstrēmiem darba apstākļiem‌:
Spiediena pretestības pakāpe pārklāj Pn 16- PN420, vārsta korpusa materiālu var izvēlēties no WCB, 316L vai Duplex nerūsējošā tērauda, ​​piemērota korozīviem barotnēm, piemēram, jūras ūdenim, eļļai, dūņu gāzei utt.;
Temperatūras pretestības diapazons -50 grāds ~ 600 grādos, cietā blīvējuma struktūrai ir spēcīga spēja izturēt daļiņu eroziju.

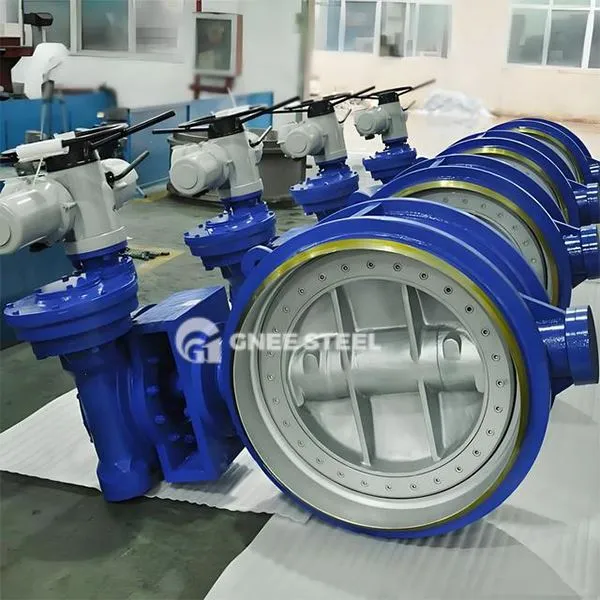

Hidrauliskais tauriņa vārsts



Pieteikumi
‌Metalurģiskā rūpniecība‌: Sprādziena gāzes cauruļvada avārijas izslēgšana, lai novērstu gāzes aizdegšanās sprādzienu (jāatbilst GB\/T 24918 standartam);
‌ Power System‌: turbīnu dzesēšanas ūdens ķēdes kontrole, sadarbojieties ar PLC, lai pārtvertu tvaika plūsmu, kad pēkšņi nokrīt krava;
‌ Ūdens apstrādes inženierija‌: sūkņu kontaktligzdas pārbaude un divkāršās funkcijas integrācija, lai izvairītos no ūdens āmura trieciena (spiediena uzlabošana hidrauliskā tauriņa vārsts);
‌ Ķēdes cauruļvads‌: naftas un šķidru metālu transporta sistēmu plūsmas regulēšana un ātra izolācija.

Atlases un apkopes punkti‌
‌Key atlases parametri‌:
‌Drive režīms‌: DN lielāks vai vienāds ar 300 ir vēlams, lai izvēlētos enerģijas uzglabāšanas hidraulisko staciju, DN ＜ 300 var izvēlēties kompakto hidraulisko izpildmehānismu;
‌ SECEL TYPE‌: Metāla cietais blīvējums augstas temperatūras\/augstspiediena ainavai, mīkstais blīvējums (EPDM\/PTFE) tīrai videi;
‌S sertifikācijas atbilstība‌: jāatbilst API 609, ISO 5211 un citiem standartiem, metalurģiskajai ainai ir nepieciešama papildu sprādziena necaurlaidīga sertifikācija.
‌ Darbības un uzturēšanas specifikācijas‌:
Hidrauliskās eļļas tīrība jāpārbauda ik pēc 6 mēnešiem (8. līmenī), un filtra elements jāmaina regulāri;
Akumulatora spiediena noturības veiktspēja jāpārbauda katru ceturksni (spiediena kritums ir mazāks vai vienāds ar 10% no nominālās vērtības);
Ja metāla blīvējuma virsmas nodilums pārsniedz 0. 5mm, tā ir jāatdod rūpnīcā remontam.
