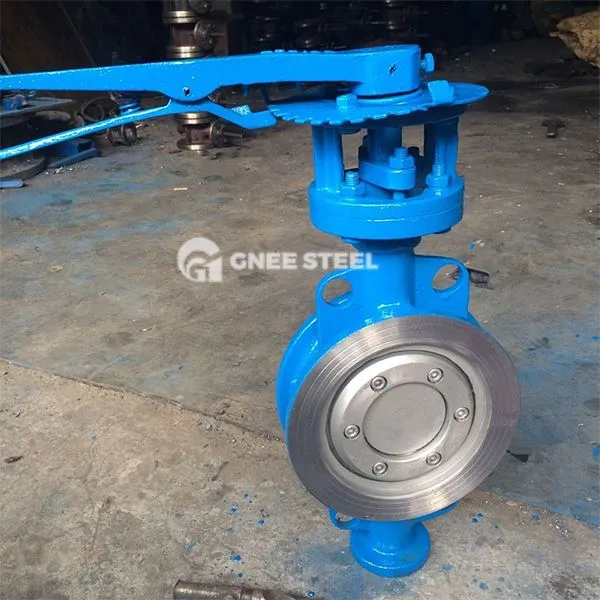

Vafeļu trīskāršā nobīdes tauriņa vārsts
Apraksts
Vafera tipa trīskāršā ekonomiskā tauriņa vārsts pieņem trīskāršu ekonomisko struktūru (vārsta kāta ass atšķiras no tauriņa plāksnes centra un vārsta korpusa centra, un vārsta sēdekļa rotācijas ass veido leņķi ar vārsta korpusa kanāla asi). Noslēguma virsma tiek atvērta un aizvērta bez berzes caur tauriņa plāksnes rotāciju. Tas ir piemērots augstas temperatūras, augsta spiediena un korozijas barotnēm.
Vārsta korpuss un tauriņa plāksne:
Vārsta korpuss ir skavas tipa savienojums, un materiāls galvenokārt ir nerūsējošais tērauds (304/316) vai oglekļa tērauds. Tauriņa plāksnes virsma bieži tiek metināta ar cieto sakausējumu (piemēram, volframa karbīdu), lai uzlabotu nodiluma izturību.
Tipiski modeļi, piemēram, D343H un D673H, atbalsta manuālo tārpu pārnesumu, pneimatisko vai elektrisko piedziņu.
Aizzīmogošanas forma:
Daudzslāņu metāla blīvējums: kombinēts ar trīs ekonomikas struktūru un daudzslāņu metāla blīvējuma gredzenu (piemēram, J formas elastīgo blīvējuma gredzenu), tiek sasniegta divvirzienu "stingrāks un stingrāks" blīvēšanas efekts, un spiediena izturība var sasniegt PN40 (300 klase).
Dinamiskais blīvēšanas princips: Kad tauriņa plāksne griežas, blīvēšanas virsmas kontakti/atvieno vārsta sēdekļa punktu, lai izvairītos no berzes zuduma un pagarinātu kalpošanas laiku.
Vafer Triple Offseta tauriņa vārsta specifikācija
|
Daļēji nosaukums |
Materiāls |
|
Ķermenis |
En-gjl -250 |
|
Sēdeklis |
ZCUSN5PB5ZN5 |
|
Diska blīvējuma gredzens |
ZCUSN5PB5ZN5 |
|
Disks |
En-gjl -250 |
|
Bloķēšanas gredzens |
Sarkanais varš |
|
Diska vāks |
Hpb 59-1 |
|
Stumbrs |
Hpb 59-1 |
|
Motora pārsegs |
En-gjl -250 |
|
Iesaiņošana |
Grafīts |
|
Kāta rieksts |
Zcuzn38mn2pb2 |
|
Rokas ritenis |
En-g. Js -500-7 |
Vafeļu trīskāršā nobīdes tauriņa vārsts
Selekcijas un apkopes ieteikumi
Elekcijas punkti:
Media adaptācija: Carbide blīvēšanas virsmām priekšroka tiek dota barotnei, kas satur cietas daļiņas, un korozīviem šķidrumiem var izvēlēties nerūsējošā tērauda oderi vai īpašus pārklājumus.
Drive režīms: Augstas frekvences darbības scenārijiem ieteicams veikt pneimatiskos izpildmehānismus (atbalsta ātru robežu), un zema spiediena scenārijiem var izvēlēties tārpu pārnesumu manuālo piedziņu.
Apkopes prasības:
Regulāri pārbaudiet blīvējuma virsmas nodilumu, un, lai saglabātu blīvēšanas veiktspēju, augstas temperatūras apstākļos jāpievieno augsta temperatūra izturīga tauki.
Pārliecinieties, ka atloki tiek izlīdzināti uzstādīšanas laikā, lai izvairītos no nevienmērīga spēka uz tauriņa plāksnes, izraisot blīvēšanas kļūmi.
