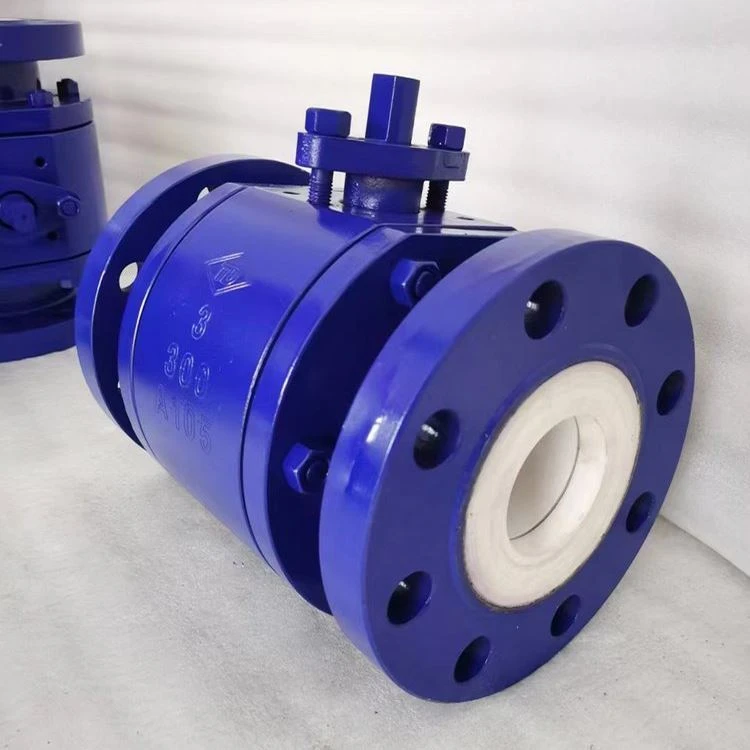

Keramikas lodveida vārsts

Keramikas lodveida vārsts: pilnīga rokasgrāmata, funkcijas, specifikācijas un pielietojumi

A Keramikas lodveida vārstsir augstas -veiktspējas ceturkšņa-pagrieziena vārsts, kas paredzēts smagiem-pakalpojumiem, kas saistīti ar ļoti abrazīvu, kodīgu vai ar daļiņām{3}}piekrautu materiālu. Apvienojot augstas -stiprības metāla korpusu ar keramiskām-izklātām mitrinātām daļām-tostarp lodi, sēdekļus un plūsmas kanālu-, tas nodrošina ievērojami lielāku nodilumizturību un aizsardzību pret koroziju nekā parastie metāla vai mīksta{9}}lodveida vārsti.

Salīdzinot ar standarta lodveida vārstiem, ar keramikas pārklājumu izgatavoti vārsti nodrošina ilgāku kalpošanas laiku, zemākas uzturēšanas izmaksas un uzticamāku slēgšanu prasīgās nozarēs, piemēram, kalnrūpniecībā, ķīmiskajā apstrādē, elektroenerģijas ražošanā, metalurģijā, vides aizsardzībā, kā arī celulozes un papīra ražošanā. Tie ir īpaši piemēroti vircas, pelnu apstrādei, kodīgām ķīmiskām vielām, pulveriem un citiem augsta-nodiluma lietojumiem, kur parastie vārsti ātri sabojājas.

Izstrādāts un ražots saskaņā ar starptautiski atzītiem standartiem, piemēram,API 608, API 598, ISO 17292, ASME B16.34,unISO 5211(ja piemērojams), lodveida vārsti ar keramikas pārklājumu nodrošina uzticamu izolācijas veiktspēju kritiskām rūpnieciskām sistēmām.

1. Kas ir lodveida vārsts ar keramiku?

Keramikas lodveida vārsts ir salikts rūpnieciskais vārsts, kurā tiek izmantota moderna inženierijas keramika, lai aizsargātu visas vai lielāko daļu samitrināto virsmu, kas pakļautas procesa vides iedarbībai. Kamēr ārējais spiedienu{1}}noturošais korpuss ir izgatavots no oglekļa tērauda vai nerūsējošā tērauda, ​​iekšējais plūsmas ceļš-ieskaitot lodi, ligzdas un vārsta dobumu-ir izklāta vai izgatavota no nodilumizturīgiem keramikas materiāliem.

Šis hibrīda dizains apvieno:

Augsta mehāniskā izturība no metāla korpusa

Izcila nodilumizturība no uzlabotas keramikas

Lieliska izturība pret koroziju pret agresīvām ķīmiskām vielām

Ilgs kalpošanas laiks smagos ekspluatācijas apstākļos

Atšķirībā no parastajiem vārstiem ar metāla-uzliktni, ar keramiku pārklāti vārsti ievērojami samazina nodilumu, ko izraisa virca, pelni, pulveri un citas cietas daļiņas, vienlaikus samazinot apkopes un nomaiņas biežumu.

1.1. Darbības princips

Tāpat kā jebkurš ceturtdaļas{0}}pagrieziena lodveida vārsts, arī ar keramikas apdari izklāts lodveida vārsts regulē caurplūdi90 grādu rotācijano bumbas.

Atvērtā pozīcija:Lodveida urbums sakrīt ar cauruļvadu, nodrošinot neierobežotu plūsmu.

Slēgtā pozīcija:Bumbiņas pagriešana par 90 grādiem bloķē plūsmas ceļu, izolējot cauruļvadu.

Precīzi{0}}apstrādātas keramikas lodītes un ligzdas nodrošina uzticamu blīvējumu, vienlaikus saglabājot izcilu nodilumizturību abrazīvās darbības laikā.

Standarta lodveida vārsti ar keramikas pārklājumu galvenokārt ir paredzētiieslēgšanas/izslēgšanas izolācija. Lietojumiem, kuriem nepieciešama plūsmas regulēšana,V-portu keramikas lodveida vārstiir ieteicamas.

2. Konstrukcijas un materiālu specifikācijas

Keramikas apšuvuma lodveida vārstu izcilā veiktspēja ir atkarīga no optimizēta konstrukcijas dizaina un modernu keramikas materiālu kombinācijas.

2.1. Galvenās sastāvdaļas

Metāla vārsta korpuss

Vārsta korpuss nodrošina spiediena ierobežošanu un mehānisko izturību.

Kopējie korpusa materiāli ietver:

ASTM A216 WCB

ASTM A351 CF8

ASTM A351 CF8M

ASTM A105 kalts tērauds (pēc izvēles)

Virsbūves dizaini parasti ir pieejami kā:

Divi{0}}gabali

Trīs{0}}gab

Trīs{0}}daļīga konstrukcija vienkāršo apkopi, jo iekšējos komponentus var apkopt, nenoņemot visu vārstu no cauruļvada.

Keramikas samitrinātas sastāvdaļas

Kritiskās plūsmas{0}}kontaktkomponenti tiek ražoti no uzlabotas inženierijas keramikas, tostarp:

Keramikas bumbiņa

Keramikas sēdekļi

Keramikas plūsmas kanāla vai dobuma oderējums

Parastie keramikas materiāli ir:

Salīdzinot ar parastajiem metāla materiāliem, šī keramika nodrošina:

Īpaši augsta cietība

Lieliska nodilumizturība

Izcila izturība pret koroziju

Zems berzes koeficients

Samazināta daļiņu saķere

Kāta blīvējums

Kāta blīvēšanas sistēmas parasti izmanto:

PTFE

Pastiprināts PTFE

Elastīgs grafīts

Izvēle ir atkarīga no darba temperatūras, spiediena un datu nesēja saderības.

2.2. Tipiskās tehniskās specifikācijas

Darba temperatūragalvenokārt ir atkarīgs no izvēlētā sēdekļa, iepakojuma un blīvējuma materiāliem, nevis no pašas keramikas. Temperatūras spēja vienmēr jāapstiprina saskaņā ar ražotāja izstrādātajām specifikācijām paredzētajam pakalpojumam.

2.3. Izvēles līdzekļi

Atkarībā no pielietojuma, lodveida vārsti ar keramikas pārklājumu var tikt piegādāti ar:

Pilna-porta vai samazināta-porta dizains

Peldošās bumbas konstrukcija

V-porta lode droseles apkalpošanai

Pneimatiskie vai elektriskie izpildmehānismi

ISO 5211 tiešās montāžas paliktnis

Izpūšanas{0}}izturīgs kāts

Antistatiska ierīce

Bloķēšanas ierīce

Ugunsdrošs{0}}dizains (ja piemērojams)

Pozīcijas indikatori un gala slēdži

Šīs opcijas ļauj vārstam izpildīt automatizētas procesa kontroles un smagu rūpniecisko ekspluatācijas apstākļu prasības.

3. Galvenās veiktspējas priekšrocības

Lodveida vārsti ar keramikas apdari ir īpaši izstrādāti smagiem -apkalpošanas darbiem, kur parastie metāla vai mīkstās{1}}sēdvietas vārsti ātri nolietojas, tiek pakļauti korozijai vai bieži tiek apkopti. To unikālā izturīgā metāla korpusa un uzlaboto keramikas samitrināto komponentu kombinācija nodrošina izcilu ilgtermiņa-uzticamību.

3.1 Lieliska nodilumizturība

Inženierkeramika ir ievērojami cietāka nekā parastais nerūsējošais tērauds un nodrošina izcilu izturību pret nodilumu, ko izraisa virca, vieglie pelni, pulveri, minerāli un citas cietās daļiņas.

Lietojot augstu{0}}nodilumu, lodveida vārsti ar keramikas apdari var nodrošināt ievērojami ilgāku kalpošanas laiku nekā parastie metāla-uzliktņi, tādējādi samazinot nomaiņas biežumu un apkopes izmaksas.

3.2 Izcila izturība pret koroziju

Keramikas materiāli ir ļoti izturīgi pret plašu kodīgu ķīmisko vielu klāstu, tostarp lielāko daļu skābju, sārmu, sāļu un procesa šķidrumu.

Tas padara lodveida vārstus ar keramikas apdari labi piemērotus agresīviem ķīmiskiem procesiem, kur metāla vārsti var ātri ciest no korozijas.

Piezīme:Keramikas materiāli parasti irnav ieteicams fluorūdeņražskābei (HF)pakalpojumu. Pirms atlases vienmēr ir jāpārbauda multivides saderība.

3.3 Uzticama cieša izslēgšana

Precīzi{0}}slīpētas keramikas lodītes un ligzdas nodrošina stabilu blīvējumu pat abrazīvos ekspluatācijas apstākļos.

Vārsti parasti tiek pārbaudīti saskaņā arAPI 598vaiISO 5208prasības attiecībā uz noplūdi, nodrošinot uzticamu izolācijas veiktspēju visā to kalpošanas laikā.

3.4. Samazinātas uzturēšanas izmaksas

Tā kā keramikas detaļas iztur nodilumu, eroziju un koroziju daudz labāk nekā parastie metāliskie materiāli, apkopes intervāli ir ievērojami pagarināti.

Tipiski ieguvumi ietver:

Ilgāks vārsta kalpošanas laiks

Samazināts rezerves daļu patēriņš

Zemāks apkopes biežums

Uzlabota augu pieejamība

Zemākas kopējās dzīves{0}}cikla izmaksas

3.5. Lieliska noturība pret vircu un daļiņām

Gludā keramikas virsma samazina materiāla saķeri un samazina abrazīvo daļiņu radīto nodilumu.

Tādējādi lodveida vārsti ar keramikas pārklājumu ir īpaši piemēroti transportēšanai:

Minerālu virca

Ogļu virca

Litie pelni

Cementa pulveris

Kaļķu virca

Katalizatora daļiņas

Ķīmiskie pulveri

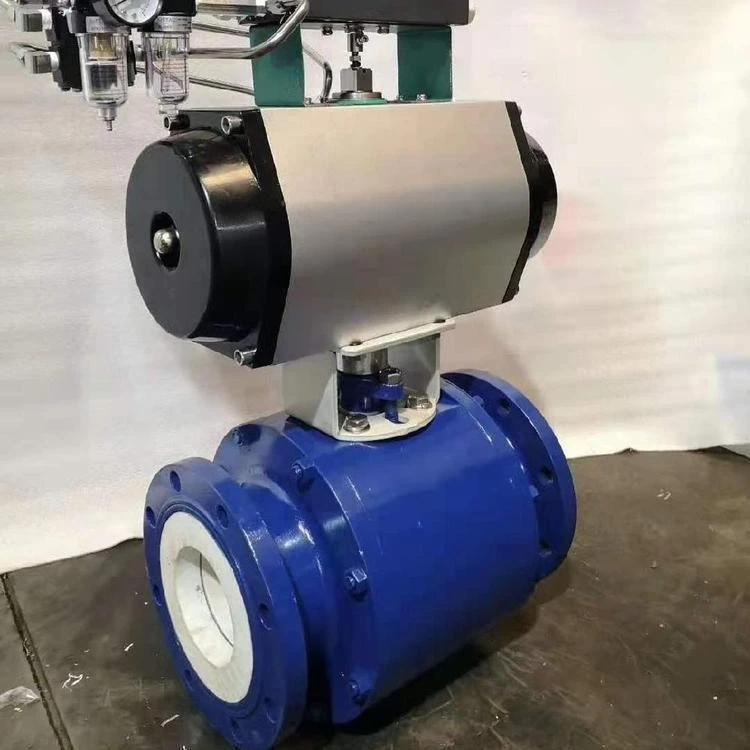

3.6. Automatizācijas saderība

Keramikas lodveida vārstus var aprīkot ar dažādām iedarbināšanas sistēmām, tostarp:

Manuālā svira

Zobratu operators

Pneimatiskais izpildmehānisms

Elektriskais izpildmehānisms

Hidrauliskais izpildmehānisms

ISO 5211 montāžas paliktņi ļauj viegli integrēt automatizētās procesa vadības sistēmās.

4. Tipiski rūpnieciski pielietojumi

Lodveida vārsti ar keramikas pārklājumu tiek plaši izmantoti nozarēs, kur spēcīga noberšanās, erozija vai korozija ievērojami samazina parasto vārstu kalpošanas laiku.

Enerģijas ražošana

Kopējās lietojumprogrammas ietver:

Lido pelnu transportēšana

Grunts pelnu apstrāde

Dūmgāzu atsērošana (FGD)

Kaļķakmens virca

Ģipša virca

Pelnu apglabāšanas sistēmas

Kalnrūpniecība un minerālu apstrāde

Lodveida vārsti ar keramikas pārklājumu tiek plaši izmantoti ļoti abrazīvu minerālu vircu apstrādei, tostarp:

Dzelzsrūdas virca

Vara koncentrāts

Zelta apstrādes virca

Sārņu transportēšana

Ogļu sagatavošanas sistēmas

Ķīmiskā apstrāde

Piemērots darbam ar korozīviem procesa materiāliem, piemēram:

Skābju un sārmu šķīdumi

Ķīmiskā virca

Mēslojuma ražošana

Hlor-sārmu procesi

Kodīga ķīmiska pārnešana

Mediju saderība vienmēr ir jāapstiprina, pamatojoties uz konkrēto ķīmisko sastāvu un darbības apstākļiem.

Metalurģija

Tipiski lietojumi ietver:

Rūdas vircas transportēšana

Pulvera transportēšana

Hidrometalurģiskie procesi

Putekļu savākšanas sistēmas

Augsta{0}}nodiluma procesa cauruļvadi

Vides aizsardzība

Kopējās lietojumprogrammas ietver:

Notekūdeņu attīrīšana

Desulfurizācijas sistēmas

Dūņu apstrāde

Skruberu sistēmas

Abrazīvo atkritumu virca

Celuloze un papīrs

Keramikas lodveida vārsti labi darbojas:

Celulozes virca

Melnais dzēriens

Ķīmisko vielu reģenerācijas sistēmas

Notekūdeņu attīrīšana

kur parastie vārsti bieži cieš no smaga nodiluma un korozijas.

Citas nopietnas{0}}pakalpojuma lietojumprogrammas

Tos plaši izmanto arī:

Cementa augi

Litija un akumulatoru materiālu ražošana

Jaunas enerģētikas nozares

Silīcija pulvera transportēšana

Katalizatoru transportēšana

Augsta -cieta- satura procesa konveijeri

Vietās, kur cauruļvadi transportē ļoti abrazīvu, kodīgu vai ar daļiņām{0}}piekrautu materiālu, lodveida vārsti ar keramikas apdari bieži ir viens no uzticamākajiem pieejamajiem izolācijas risinājumiem.

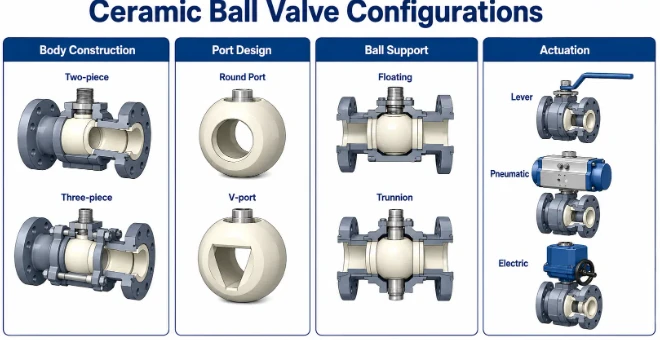

5. Veidu un atlases rokasgrāmata

Lai izvēlētos pareizo lodveida vārstu ar keramikas pārklājumu, ir jānovērtē procesa apstākļi, nevis jāņem vērā tikai vārsta izmērs vai spiediena reitings. Pareiza vārstu izvēle uzlabo uzticamību, pagarina kalpošanas laiku un samazina uzturēšanas izmaksas.

5.1. Produktu veidi

Pēc bumbas dizaina

Standarta porta lodveida vārsts

Paredzēts uzticamai ieslēgšanas/izslēgšanas izolācijai lielākajā daļā rūpniecisko lietojumu.

V-porta lodveida vārsts

Paredzēts droseles un plūsmas kontroles lietojumprogrammām, kurām nepieciešama precīzāka plūsmas regulēšana.

Pēc virsbūves konstrukcijas

Div{0}}daļīgs dizains

Kompakta struktūra

Izmaksu{0}}efektīvs

Piemērots vispārējai rūpnieciskai apkalpošanai

Trīs{0}}daļīgs dizains

Vieglāka apkope

Iekšējās sastāvdaļas var apkopt, nenoņemot vārstu no cauruļvada

Vēlams kritisko procesu sistēmām

Pēc oderes konfigurācijas

Pilnībā keramikas odere

Keramikas aizsardzība aptver visu samitrināto plūsmas ceļu, nodrošinot maksimālu izturību pret nodilumu un koroziju. Ieteicams smagām-pakalpojumu lietojumprogrammām.

Daļēji keramikas odere

Keramikas aizsardzība tiek izmantota tikai galvenajām nodiluma zonām, nodrošinot līdzsvaru starp veiktspēju un izmaksām vidēji abrazīvam darbam.

Pēc iedarbināšanas

Pieejams ar:

Manuālā svira

Zobratu operators

Pneimatiskais izpildmehānisms

Elektriskais izpildmehānisms

Hidrauliskais izpildmehānisms

Automatizācijas iespējas var ietvert:

Pozīcijas indikators

Limit slēdžu kārba

Solenoīda vārsts

Pozicionētājs

Inteliģents elektriskais izpildmehānisms

5.2. Kā izvēlēties lodveida vārstu ar keramikas pārklājumu

Apstrādes datu nesējs

Novērtēt:

Kodīgums

Abrazivitāte

Cieto daļiņu izmērs

Cietā koncentrācija

Šķidruma viskozitāte

Jo smagāki nodiluma apstākļi, jo lielāka ir pilnībā keramikas{0}}pārklājuma vārsta priekšrocība.

Darbības nosacījumi

Apstiprināt:

Darba spiediens

Darba temperatūra

Plūsmas ātrums

Spiediena svārstības

Atvēršanas un aizvēršanas biežums

Darbības apstākļi tieši ietekmē vārsta konstrukciju, blīvējuma materiālus un izpildmehānisma izvēli.

Vārsta funkcija

Nosakiet, vai vārsts tiks izmantots:

Ieslēgšanas/izslēgšanas izolācija

Plūsmas regulēšana

Automatizēta procesa vadība

Lai nodrošinātu nepārtrauktu droseles darbību, aV-porta keramikas lodveida vārstsparasti ir ieteicams standarta apaļa{0}}porta dizaina vietā.

Savienojuma standarts

Izvēlieties atbilstošu gala savienojumu, pamatojoties uz cauruļvadu sistēmu, tostarp:

Atloku

Sadurmetināšana

Uzmavas metināšana

Vītņots (mazi izmēri)

Atloka izmēriem jāatbilst nepieciešamajam projekta standartam, piemēram,ASME B16.5vaiEN 1092-1.

Materiālu izvēle

Tipiski korpusa materiāli ir:

ASTM A216 WCB

ASTM A351 CF8

ASTM A351 CF8M

Parastie keramikas materiāli ir:

Alumīnija oksīds (Al2O3)

Cirkonijs (Y-TZP)

Silīcija karbīds (SiC)

Materiālu izvēle vienmēr jābalsta uz procesa vidi un darbības apstākļiem.

Vai neesat pārliecināts, kurš ar keramikas pārklājumu lodveida vārsts atbilst jūsu pakalpojumam? Sazinieties ar mūsu inženieriem, lai saņemtu atbalstu ekspertu atlasei un ātru piedāvājumu.

6. Ierobežojumi un uzstādīšanas apsvērumi

Lai gan lodveida vārsti ar keramikas apdari nodrošina izcilu veiktspēju smagos{0}}apkalpojumos, pareiza izvēle un uzstādīšana ir būtiska, lai nodrošinātu maksimālu kalpošanas laiku.

Izvairieties no mehāniskas ietekmes

Inženierkeramika piedāvā ārkārtīgi augstu cietību, bet zemāku triecienizturību nekā metāliem.

Transportēšanas, uzstādīšanas un apkopes laikā:

Izvairieties no vārsta nomešanas.

Novērst smagu mehānisku ietekmi.

Aizsargājiet keramikas detaļas no nejaušas sadursmes.

Izvairieties no pārmērīga termiskā šoka

Straujas temperatūras izmaiņas, kas pārsniedz vārsta konstrukcijas robežas, var samazināt keramikas komponentu kalpošanas laiku.

Darba temperatūrai vienmēr jābūt ražotāja noteiktajā robežās.

Izmantojiet pareizo vārsta veidu

Standarta lodveida vārsti ar keramikas pārklājumu galvenokārt ir paredzētiieslēgšanas/izslēgšanas izolācija.

Ja nepieciešama nepārtraukta plūsmas kontrole, atlasiet aV-porta keramikas lodveida vārstsīpaši izstrādāts droseles apkalpošanai.

Pārbaudiet multivides saderību

Lai gan keramikas materiāli nodrošina izcilu izturību pret lielāko daļu korozīvo ķīmisko vielu, saderība vienmēr ir jāapstiprina pirms uzstādīšanas.

Īpaša uzmanība jāpievērš:

Fluorūdeņražskābe (HF)

Īpaši agresīvi fluoru{0}}saturoši materiāli

Mediji ar spēcīgu termisko ciklu

Ievērojiet ieteicamo darbības praksi

Lai maksimāli palielinātu vārsta kalpošanas laiku:

Izvairieties no nevajadzīgas daļējas atvēršanas ļoti abrazīvas darbības laikā.

Darbiniet vārstu tā nominālā spiediena un temperatūras robežās.

Periodiski veikt blīvējuma komponentu un izpildmehānismu sistēmu pārbaudi.

Ievērojiet ražotāja uzstādīšanas, ekspluatācijas un apkopes ieteikumus.

Pareiza vārstu izvēle apvienojumā ar pareizu darbības praksi var ievērojami uzlabot uzticamību un samazināt kopējās īpašumtiesību izmaksas prasīgos rūpnieciskos lietojumos.

CNC SEIK darbnīca

Vai meklējat pielāgotu lodveida vārstu ar keramikas pārklājumu? Dalieties ar savām specifikācijām un saņemiet pielāgotu risinājumu ar konkurētspējīgām cenām.

Bieži uzdotie jautājumi (FAQ)

Q1: Kāda ir atšķirība starp keramikas lodveida vārstu un keramikas lodveida vārstu?

A keramikas lodveida vārstsir plašs termins, kas attiecas uz jebkuru lodveida vārstu, kurā ir iekļauti keramikas komponenti, piemēram, lodgalva vai sēdekļi.

A ar keramiku pārklāts lodveida vārstsir īpaši izstrādāts ar keramikas aizsardzību uz lielāko vai visu mitro virsmu, ieskaitot bumbu, sēdekļus un iekšējo plūsmas kanālu. Šis dizains nodrošina izcilu izturību pret nodilumu un koroziju, padarot to par vēlamo izvēli smagiem{1}}pakalpojumiem.

Q2: Kurās nozarēs parasti tiek izmantoti lodveida vārsti ar keramikas pārklājumu?

Keramikas lodveida vārsti tiek plaši izmantoti nozarēs, kur parastie vārsti ātri nolietojas vai noārdās, tostarp:

Kalnrūpniecība un minerālu apstrāde

Ķīmiskā apstrāde

Enerģijas ražošana

Metalurģija

Cementa ražošana

Vides aizsardzība

Celuloze un papīrs

Jauni enerģijas un akumulatoru materiāli

Q3: Vai plūsmas kontrolei var izmantot lodveida vārstus ar keramikas pārklājumu?

Jā, bet tikai tad, ja vārsts ir īpaši paredzēts droseles apkalpošanai.

Standarta apaļie{0}}portu keramikas lodveida vārsti galvenokārt ir paredzētiieslēgšanas/izslēgšanas izolācija.

Precīzai plūsmas regulēšanai vai nepārtrauktai droselei, aV-porta keramikas lodveida vārstsbūtu jāizvēlas.

4. jautājums: vai lodveida vārsti ar keramikas pārklājumu ir piemēroti abrazīvai vircai?

Jā.

Tie ir viens no efektīvākajiem vārstu risinājumiem abrazīviem materiāliem, piemēram:

Minerālu virca

Litie pelni

Ogļu virca

Kaļķu virca

Cementa pulveris

Katalizatora daļiņas

Citi šķidrumi ar augstu{0}}cieto saturu-

To keramikas samitrinātie komponenti ievērojami samazina nodilumu salīdzinājumā ar parastajiem metāla{0}}uzliktņiem.

Q5: Kādus keramikas materiālus parasti izmanto?

Visizplatītākā inženiertehniskā keramika ir:

Alumīnija oksīds (Al2O3)– Lieliska nodilumizturība vispārējai rūpnieciskai apkalpošanai.

Cirkonijs (Y-TZP)– Izcila stingrība un triecienizturība smagas vircas izmantošanai.

Silīcija karbīds (SiC)– Izcila erozijas un korozijas izturība ļoti agresīviem materiāliem.

Vispiemērotākais keramikas materiāls ir atkarīgs no darbības apstākļiem un procesa vides.

Q6: Kādiem standartiem parasti atbilst lodveida vārsti ar keramikas pārklājumu?

Atkarībā no vārsta konstrukcijas un pielietojuma vispārējie standarti ietver:

API 608

API 598

ISO 17292

ASME B16.34

ASME B16.10

ISO 5211

Ražotāji parasti darbojas saskaņā arISO 9001sertificēta kvalitātes vadības sistēma.

Q7: Kādi faktori jāņem vērā, pirms izvēlaties lodveida vārstu ar keramikas pārklājumu?

Galvenie atlases faktori ietver:

Apstrādes datu nesējs

Abrazivitātes un korozijas līmenis

Darba spiediens

Darba temperatūra

Plūsmas īpašības

Vārsta funkcija (ieslēgt/izslēgt vai droseles)

Beigt savienojumu

Iedarbināšanas metode

Piemērojamie projektēšanas standarti

Pilnīgu darbības apstākļu nodrošināšana palīdz nodrošināt pareizu vārsta konfigurāciju un maksimālo kalpošanas laiku.

Populāri tagi: keramikas lodveida vārsts, Ķīnas keramikas lodveida vārstu ražotāji, piegādātāji, rūpnīca
