Vafeļu tipa bumbiņas vārsts

Vafera tipa lodīšu vārsts ir sava veida vārsts, kas atveras un aizver, pagriežot lodi, kas fiksēts starp caurules atlokiem, izmantojot vafeļu tipa savienojumu, bez papildu skrūvēm, kompaktas struktūras un ērta uzstādīšana. Bumbas kanāls ir pilnībā atvērts, kad tas ir saskaņots ar cauruļvadu, un barotnes plūsma ir pilnībā bloķēta pēc 90 grādu pagriešanas, kas ir piemērota šķidruma vadības scenārijiem.

Struktūra

• Vārsta korpuss un motora pārsegs: galvenā struktūra, iespīlēšanas dizaina izmantošana (divi fiksētie atloka gabali), materiāls lielākoties ir oglekļa tērauds vai nerūsējošais tērauds.
• Bumba: serdes atveres un aizvēršanas daļas, spoguļa pulēta virsma, kanāla forma, ieskaitot pilnu diametru (taisnstūrveida), V formas vai samazinātu (O formas), lai izpildītu dažādas plūsmas prasības.
• Vārsta sēdeklis un blīvēšanas gredzens:
• Metāla blīvējums: piemērots augstas temperatūras un augstspiediena videi (piemēram, karbīda pārklājuma metināšanai).
• Nemetāliskais blīvējums: parasti izmantoti politetrafluoretilēna (PTFE) vai elastomēru materiāli, lai panāktu nulles noplūdi.
• STEM: Pret izplešanās struktūras dizains, piedziņas bumba par 90 grādu rotāciju, iesaiņošanas blīvējums, lai uzlabotu ilgtermiņa uzticamību.
• Aktators: atbalsta rokasgrāmatu, pneimatisko vai elektrisko darbību, un daži modeļi ir aprīkoti ar antistatiskiem avotiem, lai eksportētu statisko elektrību.

specifikācija

Nominālais diametrs: DN 15- DN600 (lielā kalibra modeļi līdz DN1200).
Spiediena līmenis: klase 150- class900, daži augstspiediena modeļi atbalsta 42MPA.
SAVIENOJUMS: SPĒLĒŠANAS ALKA (bez skrūves), vītņots vai metināts, plāns dizains ietaupa uzstādīšanas vietu.

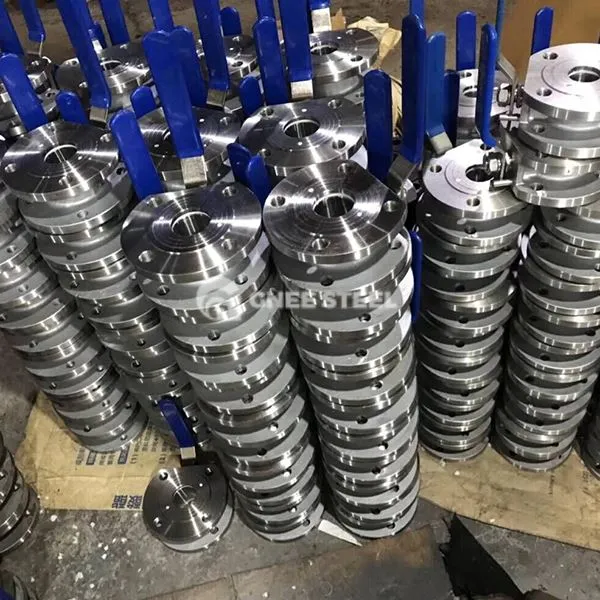

Gnee vafeļu tipa bumbiņas vārsts



Funkcijas un priekšrocības

• Kompaktā struktūra: skavas savienojums un plāna vārsta korpusa dizains, mazs izmērs un viegls svars, kas piemērots telpās ierobežotām ainām.
• Neliela šķidruma pretestība: pilnīga diametra dizaina plūsmas pretestība ir tuvu taisnas caurules sekcijai, enerģijas taupīšanas efekts ir ievērojams.
• Lieliska blīvējuma veiktspēja: PTFE blīvēšanas gredzens vai metāla cietais blīvējums var sasniegt nulles noplūdi, blīvēšanas ietilpību ar barotnes spiediena palielināšanos un uzlabot.
• Ērta darbība: 90 grādu rotācijas atvere un aizvēršana, zems griezes moments, atbalsts ātrai nogriešanai vai plūsmas pielāgošanai.
• Ilgs mūžs un drošība: antistatisks dizains, pašizblīvējoša cilmes iesaiņošana un ugunsizturīga struktūra ekstremālos apstākļos joprojām saglabā blīvēšanu.

Pieteikumi

• Naftas ķīmijas: jēlnafta, dabasgāze, skābe un sārmu barotnes transports.
• Enerģija un jauda: tvaiks, augstas temperatūras ūdens sistēmas vadība, elektrības stacija, kas cirkulē ar ūdens apstrādi.
• Metalurģija un vides aizsardzība: ļoti kodīgi notekūdeņi, vircas cauruļvadi, kas satur daļiņas.
• Viegla rūpniecība un pārtika: celulozes, šķiedru šķidruma un pārtikas produktu mediju kontrole.

• Instalācijas pielāgošanās spējas: Vafeļu tipa savienojums vienkāršo instalēšanas procesu un samazina cauruļvada modifikācijas izmaksas.
• Ekonomiska un efektīva: zemas plūsmas rezistences dizains, lai samazinātu enerģijas patēriņu, uzturēšanas izmaksas ir zemākas nekā vārtu vai globusa vārsts.
• Media savietojamība: caur materiālu (piemēram, nerūsējošo tēraudu, plastmasas oderi) un blīvējuma formu (metālu / nemetālisku), lai tie atbilstu dažādajam barotnes kodīgajam, temperatūras un daļiņu saturam.
• Uzticamība: sprādziena necaurlaidīgas, ugunsdrošas un antistatiskas īpašības, lai atbilstu paaugstināta riska vides drošības standartiem.
