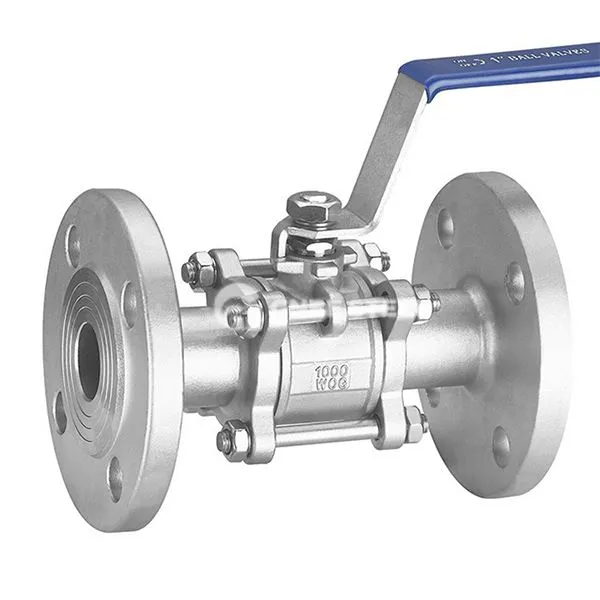

3-PC atloka bumbiņas vārsts

Trīsdaļīgs atloka lodīšu vārsts ir sava veida industriālais vārsts ar trīs komponentu skrūvētu struktūru, kas caur atloku ir savienots ar cauruļvadu, lai panāktu efektīvu šķidruma robežu un plūsmas kontroli. Tās pamatīpašības ir šādas:

Konstrukcijas sastāvs

Trīs komponentu vārsta ķermeņa struktūra

Kreisais un labais motora pārsegi: tērauds (WCB) vai nerūsējošais tērauds (CF8M), kas savienots ar starpposma vārsta korpusu caur skrūvēm;

Starpposma vārsta korpuss starpposma korpuss: iesaiņo lodīšu un blīvējuma komplektu, kuru apkopei var atdalīt atsevišķi.

Blīvējuma iedarbināšanas sistēma

Bumba: pilna diametra dizains (vienāds diametrs ar cauruļvadu), virsmas sacietēšanas apstrāde, lai uzlabotu nodiluma izturību;

Peldošais sēdeklis: atsperes iepriekš ielādēta struktūra, kas atrodas zem vidēja spiediena, automātiski nospiež bumbu, lai sasniegtu divvirzienu. Peldošais sēdeklis: atsperes iepriekš ielādēta struktūra, automātiska bumbas saspiešana zem vidēja spiediena, lai panāktu divvirzienu blīvējumu;

Kāts: apakšā uzstādīts pretizdzīves dizains, iesaiņošanas kārba, izmantojot elastīgu grafītu + disku atsperes kompresiju.

Atloka savienojuma saskarne

Atbilst ANSI, DIN un citiem standarta atlokiem, spiediens aptver PN16 ~ PN64 (klase 150 ~ 400).



3-PC atloka bumbiņas vārsts



Funkcijas

Noņemama uzturējamība

Trīsdaļīga struktūra ļauj tiešsaistē noņemt motora pārsegu un nomaiņu nomaiņu, neatvienojot cauruļvadu.

Zema plūsmas pretestība un efektīva cirkulācija

Pilna urbuma projektēšanas plūsmas pretestības koeficients ir mazāks vai vienāds ar 0,08, plūsmas zudums ir tuvu nullei.

Plašs piemērojamības diapazons

Temperatūras diapazons: -29 grāds ~ 350 grāds (mīkstais blīvējums) / -196 grāds ~ 550 grādu (metāla cietais blīvējums);

Piemērojamā barotne: ūdens, eļļa. Uzklāšanas barotne: ūdens, eļļa, skābe un sārmu šķīdumi un īpašas barotnes, piemēram, skābeklis un etilēns.

Ātra atvēršana un manevra aizvēršana

90 grādu rotācija, lai panāktu pilnu atvēršanu/slēgšanu, atbalsta rokasgrāmatas, pneimatiskos vai elektriskos izpildmehānismus.

Pieteikumi

• Ķīmiskā ražošana: reaktora importa un eksporta kontrole, korozīvas barotnes (skābes/sārmu) transports;
• Enerģijas cauruļvads: naftas un gāzes savākšana un transmisija, SDG stacijas augstspiediena cauruļvads;
• Vides aizsardzības aprīkojuma notekūdeņu attīrīšanas sistēma, jūras ūdens atsāļošanas cauruļvads;
• Pārtika un farmaceitiska: aseptiska šķidruma kontrole (ar sanitāro pulētu vārsta korpusu).
