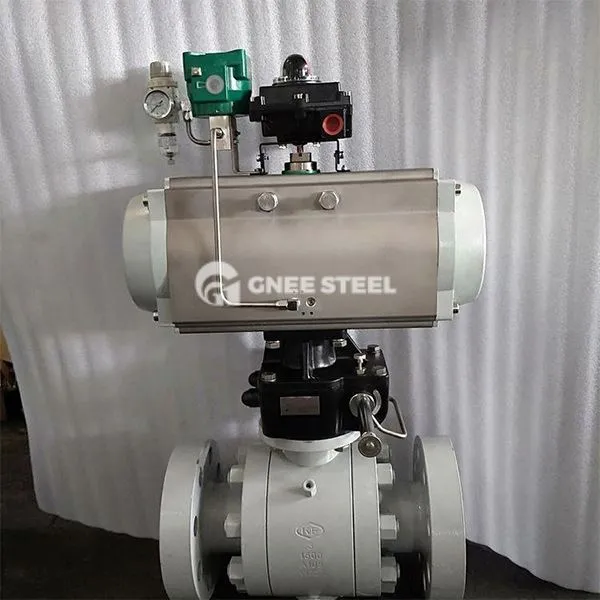

Augsta spiediena2- veidiBumbas vārstu apraksts
Augstspiediena divvirzienu lodīšu vārsts ir īpaši paredzēts augstspiediena vidēja kontrolei. Tas pieņem divdaļīgu vārsta korpusu (galvenais vārsta korpuss + palīgvārsta korpuss) un atloka savienojuma struktūru. Medrs tiek atvērts un aizvērts, vai plūsmas virzienu kontrolē, pagriežot bumbu 9 0 grādu. Tas ir piemērots 150. klasei ~ 2500 mārciņu (PN1.0 ~ PN420) augsta spiediena scenāriji.
Galvenā struktūra ietver:
Split vārsta korpuss: Galvenie un palīgvārsta ķermeņi ir savienoti ar skrūvēm vai atlokiem, kas ir ērti izjaukšanas apkopes un blīvējuma nomaiņai;
FLOUTH/fiksēta bumbas dizains:
Dezonas bumba: Vidēja spiediens nospiež bumbu, lai nospiestu blīvējuma gredzenu, kas ir piemērots vidējam un zemam spiedienam (mazāks vai vienāds ar PN25);
Fiksēta bumba: bumba tiek fiksēta ar augšējā un apakšējā vārsta kātiem, un vārsta sēdeklis ir peldoši noslēgts, kas ir piemērots īpaši augstam spiedienam (lielāks vai vienāds ar PN420);
Separot formu: karbīda blīvējums (temperatūras izturīgs līdz 425 grādiem), PTFE mīkstais blīvējums (mazāks vai vienāds ar 180 grādiem), noplūdes līmenis sasniedz ANSI VI līmeni.
Augsta spiediena2- veidiLodīšu vārstu specifikācija
|
Dn |
DN15 ~ 200 mm |
|
Nominālais spiediens |
1,6 ~ 42MPa (cits spiediena standarts, lūdzu, norādiet, pasūtot) |
|
Ķermeņa materiāls |
WCB (C), SS304 (P), SS316 (R) |
|
Blīvēšanas materiāls |
PTFE (F), ppl (ppl), metāla cietais (h), cietais sakausējums (y) |
|
Vidēja temp. |
W2: -20 ~ 150 grāds W3: -20 ~ 250 grāds W4: -29 ~ 425 grāds |
|
Savienojuma režīms |
Atloks, muca metinājums, sieviešu vītne |
|
Pneimatiskais pievads |
JLAT sērija, JLAW sērija, lmported izpildmehānisma sērija |
|
Darbības režīms |
Divkārša darbība, viena darbība parasti ir slēgta, viena darbība parasti ir atvērta |
|
Elektriskais pievads |
JLA sērija, JLB sērija, LMPorted Actwator Series |
|
Kontroles režīms |
Standarta slēdža tips, lntegral regulēšanas tips, integrālā slēdža tips, lauka kopnes tips |
Augsta spiediena2- veidiLodīšu vārsti
Pielietojuma un modeļa piemēri
Petroķīmisks: kontrolējiet augstas temperatūras un augstspiediena eļļas un skābes (piemēram, Q41F -16 P nerūsējošā tērauda lodīšu vārsts); Anerģija un jauda: tvaika cauruļvadi un katlu sistēmas (piemēram, BKH sērijas pneimatisko augsta spiediena lodīšu vārsti); Hidrauliskā sistēma: hidrauliskās eļļas ķēdes komutācija (piemēram, KHB tipa augstspiediena oglekļa tērauda lodīšu vārsts); Speciāli barotnes: kodīgas gāzes (piemēram, 316L nerūsējošā tērauda + karbīda blīvējuma kombinācija).
Atlases un uzstādīšanas punkti
Selekcijas ieteikumi: Augsta spiediena scenāriji: prioritāri noteikt fiksēto lodīšu struktūru + karbīda blīvējumu, kas piemērots biežai atvēršanai un aizvēršanai un trieciena slodzēm; Korozive barotne: atlasiet 316/316L nerūsējošā tērauda vārsta korpuss vai niķeļa pārklāta virsma; Plānots standarts: atbilstības cauruļvada atloka specifikācijām (piemēram, ASME B16.5, HG/T20592). Instalācijas specifikācijas:
Atloka skrūvēm jābūt savilkām simetriski, lai izvairītos no vārsta korpusa un noplūdes deformācijas;
Ir jārezervē vārsta stumbra darbības telpa (lielāka vai vienāda ar 90 grādiem), un pneimatiskajam/elektriskajam izpildmehānismam jābūt aprīkotam ar ierobežojuma slēdzi.
