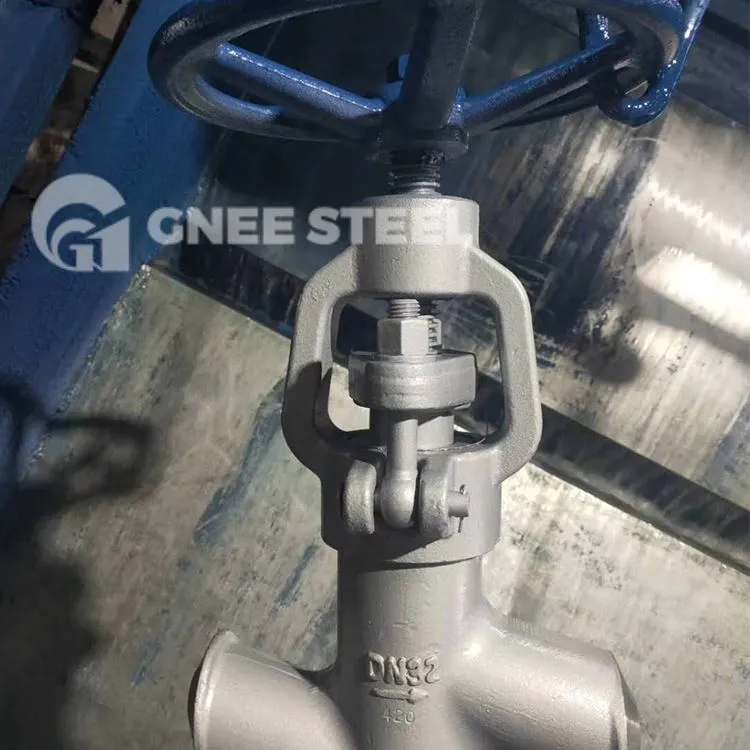

Augstspiediena globusa vārsts ir atvērts, vārsta atloka atvēršanas augstums, nominālajam diametram 25% ~ 30%, plūsma ir sasniegusi maksimumu, ka vārsts ir sasniedzis pilnībā atvērtu stāvokli. Tātad globusa vārsta pilnībā atvērtā pozīcija jānosaka pēc vārsta atloka gājiena
Specifikācija
Spiediena blīvējuma pārsegs
Izmēru diapazons: NPS 2 līdz NPS 24
Klases diapazons: no 900 LB līdz 2500 LB
Dizaina STD.: API600/ ASME B16.34
Tehniskie dati
Materiāls:
16 Mo 3 , 1.5415 - 530 grāds
13 CrMo 4-5 , 1.7335 - 550 grāds
10 CrMo 9-10 , 1.7380 - 580 grāds
15 NiCuMoNb 5 , 1.6368 - 450 grāds
X 10 CrMoVNb 9-1, , 1.4903 - 650 grāds
X 10 CrMoVNb 9-2, , 1.4901 - 650 grāds
Forma:
Augstspiediena globusa vārsti saskaņā ar. sērijas buklets 7641.1 ar metināšanas galiem
Nominālais izmērs:
DN10 - DN65
Nominālais spiediens:
PN320 - PN500
Iespējas:
Iespējamas izvēles versijas.
Augstas temperatūras un augstspiediena atvienošanas vārsta struktūras raksturlielumi
1, netiek izmantots vidējā atloka skavas tapas veids, iekšējā vītne un atslēgas saites, vidējā atloka skrūvju savienojums un citas konstrukcijas.
2, vārsta korpusa, vārsta vāka apstrāde ir pabeigta automātiskajā līnijā, ar vieglu svaru, apstrādes precizitāti un citām īpašībām.
3, vārsta ligzda, vārsta blīvējuma virsma ir krāsaina uz kobalta bāzes karbīda plazmas izsmidzināšanas metināšana un kļūst nodilumizturīga, pret skrāpējumiem.
4, vārsta kāta virsma ar korozijizturīgu nitrīdēšanu.
5, var uzstādīt jebkurā cauruļvada pozīcijā
Mazāks vai vienāds ar DN80 vidēju uz augšupvērstu plūsmu no apakšas (pozitīvā plūsma "zema uz augstu ārā")
Lielāka vai vienāda ar DN100 datu nesēja plūsmu no augšas uz leju (pretstrāva "high in low out").
Globusa vārtu vārsts
