Katlu globusa vārsta apraksts
Katlu globusa vārsts ir izslēgšanas vārsts, kas paredzēts katlu sistēmām. Tas realizē barotnes (ūdens, tvaika utt.) Atveres un aizvēršanas kontroli, plūsmas regulēšanu un spiediena stabilitāti caur vārsta diska piespiedu blīvēšanu.
Tās pamatfunkcijas ietver:
Full atvērtā\/pilna aizvēršanas aizvēršana: piespiedu blīvēšanas vārsta disks saskaras ar vārsta sēdekli, lai sasniegtu pilnīgu vidēju bloķēšanu;
Fine pielāgošana: vārsta diska atvere tiek pielāgota, paceļot vārsta kātu, lai kontrolētu barotnes plūsmu un spiedienu;
Prevent Backflow, lai nodrošinātu drošību: Virziena plūsmas konstrukcija ļauj izvairīties no sistēmas kļūmes, ko izraisa vidēja aizmugures plūsma.
Galvenās struktūras iezīmes
Plūsmas virziena dizaina optimizācija
Pārsvarā pieņemiet plūsmas virzienu "zems un augsts" (pozitīva struktūra), barotne ieplūst no vārsta diska apakšas, un blīvējumu pastiprina vidējs spiediens, kad aizvērts, samazinot darbības griezes momentu.
Serozijai izturīga blīvēšanas struktūra
Valve sēdekļa blīvējuma virsma: Koniskā blīvējuma virsma ir metināta ar stellītu, kas ir izturīgs pret augsto temperatūru (mazāks vai vienāds ar 570 grādiem) un granulētu barotnes eroziju, un kalpošanas laiks tiek pagarināts vairāk nekā 3 reizes;
Vārsta diska vadotnes dizains: Y tipa apturēšanas vārsta lodīšu konusa diska diska struktūra ved uz barotnes plūsmu un samazina blīvējuma virsmas nodilumu ar piemaisījumu nogulsnēšanos.
Augstas stipruma vārsta korpuss
Augstas temperatūras un augsta spiediena apstākļu (piemēram, PN140\/570 grādos) tiek izmantots sakausējuma tērauds (piemēram, ASTM A217 WC9), un parastos apstākļos tiek izmantots oglekļa tērauds (piemēram, WCB).
Katlu globusa vārsta specifikācija
| Daļa | Kopējie materiāli | Tipiskas specifikācijas |
|---|---|---|
| Vārsta korpuss | WCB oglekļa tērauds, WC9 sakausējuma tērauds | Nominālais diametrs: dn 10- DN300 |
| Blīvēšanas virsma | Stellīta sakausējuma (COCRW) pārklājums | Nominālais spiediens: pn 16- pn420 |
| Valve kāts | 38crmoala nitring tērauds | Piemērojamā temperatūra: -40 grāds ~ +570 grāds |
| Savienojuma metode | Atloks (RF\/RTJ), muca metināšana (BW) | Piedziņas režīms: manuāls\/elektrisks |

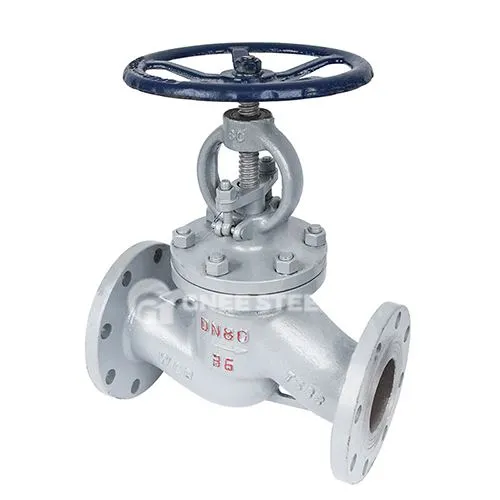

Katlu globusa vārsts
Katlu globusa vārstu priekšrocības
Double blīvējuma dizains
Bellows + iesaiņošanas kompozītmateriāla blīvējuma struktūra, pat ja silfons neizdodas, iesaiņojums joprojām var novērst barotnes noplūdi, atbilst kodolenerģijas pakāpes blīvēšanas standartiem.
Blīvēšanas virsma ir metināta ar stellītu, kas ir izturīgs pret augsto temperatūru (mazāks vai vienāds ar 570 grādiem) un daļiņu eroziju, un kalpošanas laiks tiek pagarināts vairāk nekā 3 reizes.
SPIEDIENĪBA UN TEMPERATERMENTA
Materiāls ir izgatavots no augstas stipruma sakausējuma tērauda (piemēram, WC9) vai nitrudera vārsta stumbra (38CRMOALA) ar PN420 spiediena izturību un 570 grādu temperatūru, un augstas temperatūras izturība pret augstu temperatūru tiek palielināta par 2 reizēm.
Low uzturēšana un ilgs kalpošanas laiks
Struktūra ir vienkārša un modulāra (piemēram, pieskrūvēta vārsta vāks), kas atbalsta ātru demontāžu un apkopi;
Plūsmas pretestība ir maza, atveres un aizvēršanas laiks ir īss (tikai vārsta kāts ir jāpaceļ vertikāli), un blīvējuma virsmas nodilums biežas darbības dēļ tiek samazināts.
