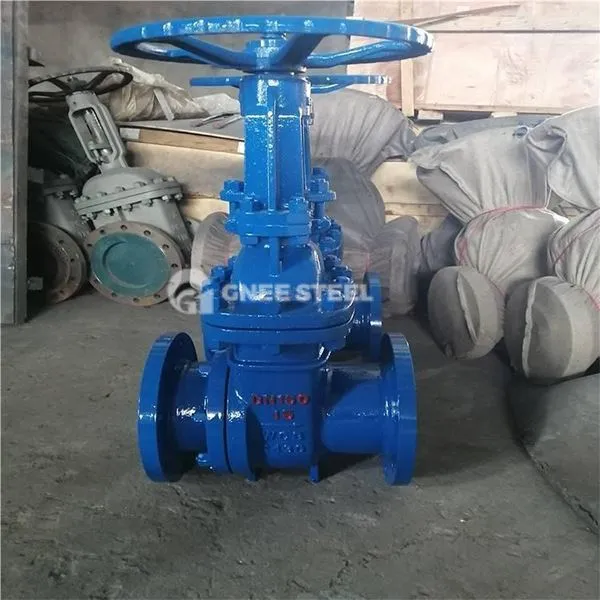

Vafer vārtu vārsta apraksts
Vafer vārtu vārsts ir kompakts vārtu vārsts, kas tieši sasprauž starp caurules atlokiem caur atloka caurumiem abās vārsta korpusa pusēs .. Tas izmanto naža tipu vai paralēlus vārtus kā atvēršanas un aizvēršanas detaļas, un barotne tiek nogriezta, paceļot vārtus {2}. šķidrumi .
struktūra:
Valve korpusa montāža: tajā ietilpst vārsta korpuss, vārsta vāks un vārsta sēdekļa {. Materiāli lielākoties ir kaļamie dzelzs (QT450), nerūsējošais tērauds (304/316) un oglekļa tērauds (WCB) . DN50 ~ DN600 vērtības biezums ir kontrolēts vārstu. 30-120 mm .
Gate tips:
Naža tipa vārti: malas rūdīšanas apstrāde (HRC 45-50), var nogriezt šķiedras un granulētus piemaisījumus un ir piemērots barotnei ar cietu saturu, kas ir mazāks vai vienāds ar 25%.
Paralēli dubultie vārti: ar atsperes iepriekš ielādētu struktūru tai ir gan zema spiediena blīvēšanas, gan augstspiediena anti-scouring iespējas .
Drive režīms: Manuāls (rokdarbs/rokturis), elektriskais (piemēram, PZ973 elektriskais pievads) un pneimatiskais .
Vafer vārtu vārsta specifikācija
| Parametru kategorija | Tipiskais diapazons |
|---|---|
| Nominālais diametrs | DN50 ~ DN600 (maksimālā DN1200 īpašā pielāgošana) |
| Spiediena līmenis | PN1.0 ~ PN1.6MPA (klase 150 ~ 300) |
| Piemērojamā temperatūra | -29 grāds ~ 425 grāds (cietā blīvējuma metāla materiāls)/ -20 grāds ~ 80 grāds (gumijas/ ptfe mīkstais blīvējums) |
| Savienojuma standarti | ANSI B16.5, GB/T 9113 atloka vafeļu tips, atloka cauruma attāluma tolerance ± 0,5 mm |
Pārbaude un kvalitātes kontrole
- Fakcijas pārbaudes priekšmeti
Shell stiprības pārbaude: 1 . 5 reizes lielāks par nominālo spiedienu (PN1.6 vārsts prasa 2,4MPa) 5 minūtes, bez noplūdes.
Pārdeva veiktspējas pārbaude: 1 . 1 reizes lielāks par nominālo spiedienu uz priekšu (0,6 reizes apgrieztā virzienā), noplūdes ir mazāks vai vienāds ar DN × 0,1 ml/min.
Action Test: Pilnīga insulta atvēršana un 3 reizes aizvēršana, vārsta kāta griezes svārstības ir mazākas vai vienādas ar 15%.
- Key Control Points
Vārtu un vārsta sēdekļa blīvējuma virsmas raupums ir mazāks vai vienāds ar 0 . 8μm, kontakta laukums ir lielāks vai vienāds ar 85%.
Vārsta stumbra taisnuma kļūda mazāka vai vienāda ar 0,05 mm/m, vītne ir piemērota klīrensam, kas ir mazāks vai vienāds ar 0,1 mm
Vafeļu vārtu vārsts
Pieteikumi
| Virsniecība | Aplications | Piemērojamie modeļi |
|---|---|---|
| Papuvēšana notekūdeņi | Griešanas celulozes šķiedras (bīdes daļiņu izmērs ir mazāks vai vienāds ar 15 mm) | Naža tipa vārtu vafeļu vārsts (PZ73W tips) |
| Minerāla apstrāde | Kontroles vircas plūsma (ciets saturs mazāks vai vienāds ar 30%) | Karbīda aizzīmogots vafeles vārsts |
| Pārtikas apstrāde | Sanitāro cauruļu atvēršana un aizvēršana (316L materiāls + EPDM blīvējums) | Aseptisko vafeļu vārtu vārsts |
| Power Desulfurization | Kaļķakmens vircas transports (Cl⁻ pretestība korozijai) | Plastmasas izklāts vafeļu vārtu vārsts |
