Pneimatisko ķīļa vārtu vārstu apraksts
Pneimatisko ķīļa vārtu vārsts ir vārsts, kas atveras un aizver, vadot ķīļa formas vārtu plāksni caur pneimatisko izpildmehānismu. Tas sastāv no vārsta korpusa, ķīļa formas vārtu plāksnes, vārsta kāta, pneimatiskā izpildmehānisma (ieskaitot cilindru) un blīvējuma komplektu. Tās galvenā īpašība ir saspiesta gaisa jaudas un ķīļa vārtu plāksnes piespiedu blīvējuma kombinācija. Tas ir piemērots šķidruma nogriezšanai vai regulēšanai automatizētās vadības sistēmās.
Pneimatisko ķīļa vārtu vārstu specifikācija
|
Ierakstīt |
Pneimatisko ķīļa vārtu vārsti |
|
Lielums |
DN15 līdz 4000 |
|
Blīvējums |
PTFE, EPDM, METAL, NBR |
|
Piemērots vidējs |
Ūdens, eļļa, gāze, mīkstums utt |
|
Struktūra |
Malas tips |
|
Stumbrs |
Nerūsējošā tērauda 304 |
|
Standarta |
As, gb, din, jis ir pieejami |
|
Barotnes temperatūra |
-20 līdz 1100 grādiem |
|
Savienojums |
Atlocīts vai nolaists |
|
Apliecība |
CE, ROHS, ISO9001, TUV |

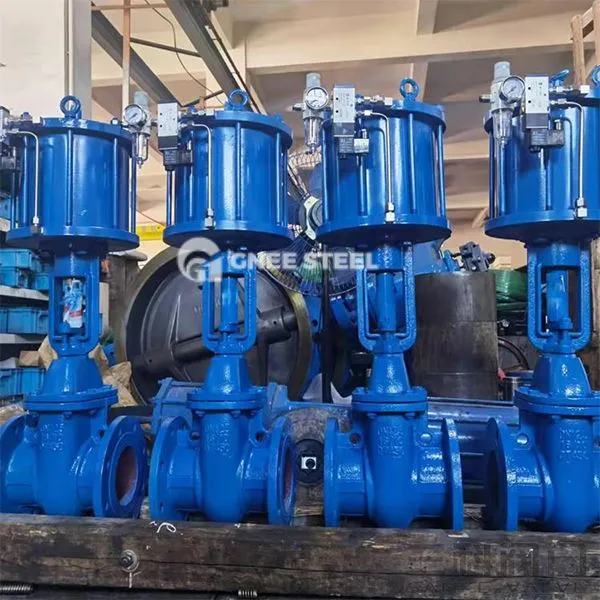

Pneimatisko ķīļa vārtu vārsti
Pārbaudes prasības - atloka ķīļa vārtu vārsts
Veiktspējas pārbaude
Strengstas pārbaude : vārsta korpuss ir 1,5 reizes lielāks par nominālo spiedienu un 5 minūtes uztur spiedienu bez noplūdes vai deformācijas . Seal tests : Slēgtā stāvoklī ieplūdes puse tiek pakļauta spiedienam 1,1 reizes lielāks par nominālo spiedienu, un noplūde izejas pusē atbilst API 598 vai GB/T 13927 standartam . Pneimatiskā izpildmehānisma pārbaude : Pārbaudiet atveres un aizvēršanas griezes momentu, reakcijas laiku un gaisa spiediena stabilitāti (parasti 0. 4 ~ 0. 6MPA) .
Materiāla un izskata pārbaude
Vārsta korpusam un vārtu materiālam ir nepieciešami ķīmiskā sastāva ziņojums un mehāniskās veiktspējas testa dati (piemēram, stiepes izturība un cietība). Aizzīmogošanas virsmai nav skrambu vai poras, un atloka gala virsmas plakanuma kļūda ir mazāka vai vienāda ar 0. 05mm .
Funkcionālā pārbaude
Simulējiet faktiskos darba apstākļus, lai nepārtraukti atvērtu un aizvērtu vairāk nekā 500 reizes, lai apstiprinātu, ka nav traucējošu vai blīvēšanas kļūmes .
