Mehānisko vārtu vārsta apraksts
Mehānisko vārtu vārsts ir nogriezts vārsts ar vārtiem kā serdes atveres un aizvēršanas daļa. Tas var realizēt pilnu cauruļvadu barotnes atvēršanu vai slēgšanu, izmantojot vertikālu celšanas kustību, un to nevar izmantot plūsmas regulēšanai. Tās galvenā funkcija ir ticami nogriezt šķidrumu, kas ir piemērots augstspiediena, kodīgu barotņu un daļiņu pārvadāšanas scenārijiem.
Core struktūra un piedziņas režīms
Key komponenti
Gate: sadalīts stingros vārtos (integrālā struktūra) un elastīgos vārtos (tos var nedaudz deformēt, lai pielāgotos blīvējuma virsmas novirzei);
Valve kāts: savieno piedziņas ierīci un vārtus, sadalīti divos veidos: caurspīdīgs kāts (pacelšanas kāts ir redzams) un paslēpts kāts (vārsta kāts griežas un pacēlāji);
Surverot virsmu: Virsmaizes izturīgi materiāli (piemēram, 1CR13, nerūsējošais tērauds) vai elastīgie materiāli (nemetāliska odere).
Drive režīms
Manual Drive: rokdarbu vai pārnesumkārbas darbība, kas pielāgota videi, kas nav darbināma;
Automation Drive: elektriskas, pneimatiskas, hidrauliskās ierīces, atbalsta tālvadības pults
Mehāniskā vārsta vārsta specifikācija
|
Priekšmets |
Mehānisko vārtu vārsts | ||
|
Piemērojamie standarti |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Lieluma diapazons |
DN15 līdz DN200 |
||
|
Darba spiediens |
10bar, 16bar, 20bar, 40bar, 64bar, 150. klase, 300. klase |
||
|
Ķermeņa materiāls |
Nerūsējošais tērauds 304/316/316L |
||
|
Normāla tipa vide |
-22 ℉ līdz 356 ℉ |
||
|
Augstas temperatūras tips |
-22 ℉ līdz 842 ℉ |
||
|
Beigu savienojums |
Atloks |
||
|
Vārtu vārsta korpusa dizaina standarts |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Piemēroti plašsaziņas līdzekļi |
Ūdens, gaiss, eļļa, gāze, tvaiks, mīkstums utt. |
||
|
Spriegums |
DC -12 V, 24VAC -24 V, 110V, 220V, 380V |
||
|
Pievada tips |
ON OFF TYPE, MODULĒŠANAS VAI VEIDA TYPE |
||
|
Pieteikums |
Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiskā, tekstilizstrādājumu, farmaceitiskā, celulozes un papīra, ieguves, katlu un enerģijas nozares |
||

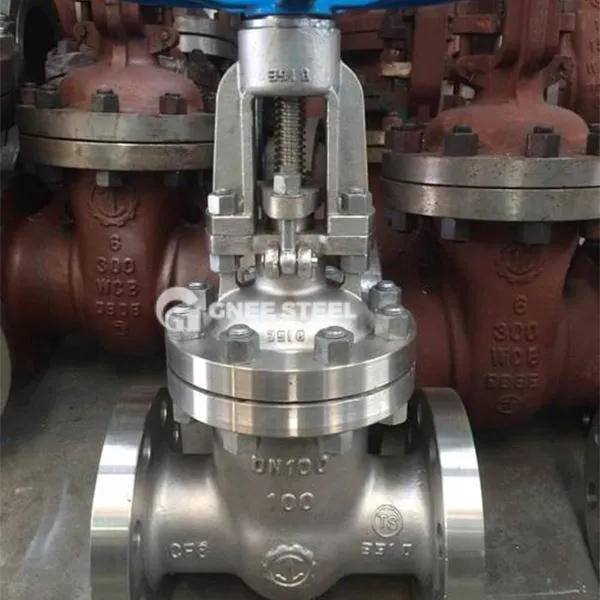

Mehānisko vārtu vārsts
Tehniskās priekšrocības
blīvēšanas uzticamība
Apvienojumā ar piespiedu blīvējuma dizainu (ārējais spēks nospiež vārtus) un pašpārliecinošu (vidēja spiediena palīdzība), noplūdes līmenis sasniedz VI; Augsta spiediena tolerance
Hrome-molibdēna tērauda vārsta korpuss un karbīda blīvējuma virsma ir piemērota īpaši augstā spiediena (PN80) scenārijiem; Apkopes ērtības
Nomaināms vārsta sēdeklis un modulārais dizains samazina dīkstāves izmaksas.
Pieteikumi
Augstā spiediena rūpnieciskās sistēmas
Tvaika cauruļvadi termiskās enerģijas ražošanai (PN ＞ 10MPA);
Naftas un dabasgāzes cauruļvadi (H₂S korozijai izturīgi materiāli).
Powder un granulēta vidēja kontrole
Pneimatiskā transportēšanas sistēma (Double Gate Anti-Žamminga dizains);
Metalurģija un ieguves granulu materiāla robeža.
Speciālā vides adaptācija
Sanitārie šķidrumi (316L nerūsējošais tērauds);
Zemas temperatūras sašķidrinātas vides ({-196 grāda speciālais blīvējums).
