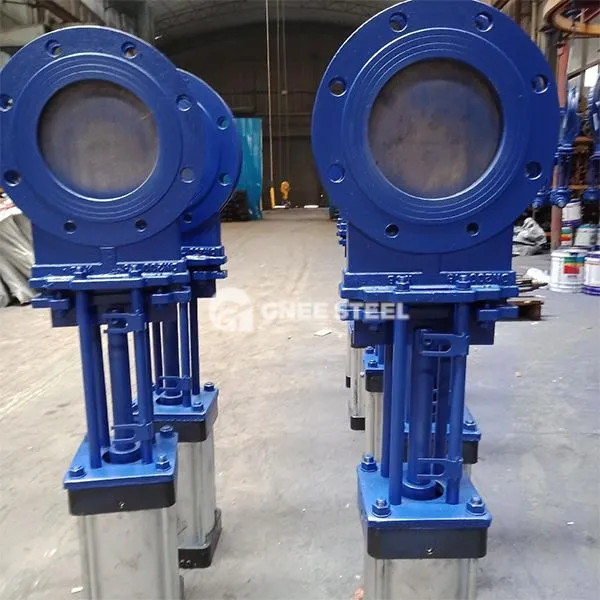

Augsta spiediena naža vārtu vārsta apraksts
Augstspiediena naža vārtu vārsts ir vārsts, kas apvieno asmeņu formas vārtus ar augstspiediena blīvējuma struktūru. To īpaši izmanto cauruļvadu sistēmās ar augstu spiedienu (parasti lielāku vai vienādu ar 16MPA) un sarežģītām barotnēm, piemēram, daļiņām un šķiedrām. Tās pamatstruktūra ietver:
Vārsta korpuss un vārti: Kameras vārsta korpusa dizains nav asmeņa formas vārti (ķīļa leņķis 5 grāds ~ 50 grādi) nogriež barotni ar vertikālu celšanu, un blīvēšanas virsma ir izgatavota no karbīda vai PTFE materiāla.
Piedziņas montāža: to var aprīkot ar elektriskiem, pneimatiskiem vai manuāliem izpildmehānismiem. Vārsta kāts un vārti tiek piespiesti pret vārsta sēdekli caur cilpām, lai sasniegtu piespiedu blīvēšanu zem augsta spiediena.
Augsta spiediena naža vārsta vārsta specifikācija
|
priekšmets
|
vārsts
|
|
Pieteikums
|
Naftas un gāzes, naftas un gāzes rūpniecība, Petroķīmiskā, ķīmiskā pārstrāde, farmācija, pārtika un dzērieni, ūdens apstrāde un daudz kas cits.
|
|
Ostas izmērs
|
Dn50 ~ dn1500mm
|
|
Garantija
|
24 mēneši
|
|
Izcelsmes vieta
|
Henans, Ķīna
|
|
Spēks
|
Rokasgrāmata
|
|
Barotnes temperatūra
|
Normāla temperatūra, augsta temperatūra, zema temperatūra
|
|
Zīmols
|
Gne
|
|
Struktūra
|
Vārti
|
|
Plašsaziņas līdzekļi
|
Eļļa un gāze, tvaiks, ūdens. Ķīmiskais utt.
|
|
Pielāgots atbalsts
|
OEM, ODM, OBM
|
|
Ķermeņa materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Lodīšu materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Cilmes materiāls
|
kalts nerūsējošais tērauds utt.
|
|
Sēdekļa materiāls
|
PTFE vai metāla blīvējums ar stellītu, volframa karbīdu
|
|
Beigu savienojums
|
Atloks, metināts, ligzdas metinājums un vītņots
|
|
Projektēšanas standarts
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Apliecība
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Mokas
|
1 vienība
|
augstspiediena naža vārtu vārsts
Lietojumprogrammu nozare
| Industrial | Aplications | Priekšrocības |
|---|---|---|
| Naftas ķīmijas | Augsta spiediena jēlnaftas pārvadāšana, kodīgi ķīmiskie cauruļvadi | Augsta spiediena izturība, izturība pret koroziju, stabila blīvēšanas veiktspēja |
| Enerģija un spēks | Katlu padeves ūdens sistēma, augstas temperatūras un augstspiediena tvaika kontrole | Augstas temperatūras izturība (550 grādi), uzticama atvēršana un aizvēršana |
| Kalnrūpniecība un metalurģija | Augsta spiediena virca un ogļu izdedžu pārvadāšanas cauruļvads | Izturīgs pret daļiņu eroziju un vārtu traucēšanu |
| Vides ūdens apstrāde | Augsta spiediena šķiedru saturoša notekūdeņu un dūņu izplūdes sistēma | Pilns urbuma dizains, lai izvairītos no aizsērēšanas, divvirzienu blīvējuma, lai novērstu noplūdi |
