Manuālu vārtu vārsta apraksts
Manuālo vārtu vārsts ir nogriezts vārsts, kas atver un aizver vārtus, izmantojot manuālu darbību (roku ritenis, rokturis vai pārnesumu mehānisms). Vārtu kustības virziens ir perpendikulārs šķidrumam. Tas atbalsta tikai pilnīgu vai pilnībā slēgtu operāciju. Tas ir piemērots rūpniecības scenārijiem, piemēram, nafšanai, ķīmiskajai rūpniecībai un elektriskajai jaudai.
Core komponenti: stingri vai elastīgi vārti. Stingrie vārti ir neatņemama struktūra. Elastīgie vārti sasniedz nelielu deformāciju caur gredzenveida rievas dizainu, lai kompensētu blīvējuma virsmas novirzi.
Struktūra un tips
Gate klasifikācija:
Rigid vārti: viengabala cieta struktūra ar zemām ražošanas izmaksām, piemērota zemai temperatūrai (mazāk vai vienāda ar 121 grādu) un zema spiediena apstākļiem, bet ir viegli iestrēgt termiskās izplešanās dēļ; Elastiski vārti: vārtus apstrādā ar gredzenveida rievu uz vertikālās divizalkojošās virsmas, un elastīgo deformāciju izmanto, lai kompensētu blīvējuma virsmas leņķa novirzi. Tas ir izturīgs pret augstu temperatūru (mazāks vai vienāds ar 570 grādiem) un pretkrāpšanu.
SPĒLĒŠANA:
Metal cietais blīvējums: Nerūsējošā tērauda vai cieta sakausējuma apšuvums (piemēram, kobalta bāzes sakausējums), izturīgs pret augstu temperatūru un augstu spiedienu (PN10 ~ PN40, 150. klase ~ 2500);
Soft blīvējuma kombinācija: elastīga gumijas un metāla kompozītmateriāla blīvējums, zems noplūdes ātrums, piemērots tīram barotnei.
Drive mehānisms:
Roku ritenis, rokturis tiešais piedziņa (maza diametra vārsts);
Tārpu pārnesumu samazināšanas mehānisms (liela diametra vārsts), samazinot darbības griezes momentu.
ar rokām darbināma vārtu vārsta specifikācija
|
priekšmets |
novērtēt |
|
struktūra |
Vārti |
|
pieteikums |
Ģenerāldirektors |
|
Izcelsmes vieta |
Ķīna |
|
provinca |
Henāns |
|
spēks |
Rokasgrāmata |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
garantija |
1 gads |
|
modeļa numurs |
Z41H-16C |
|
zīmols |
Gne |
Funkcijas
| Funkcijas | Apraksts |
|---|---|
| Bidirectional blīvēšana | Elastīgie vārti adaptīvi deformējas, lai kompensētu blīvējuma virsmas novirzi, sasniedzot divvirzienu nulles noplūdi |
| Augsta temperatūra un augsta spiediena izturība | Lieta tērauda vārsta korpuss (piemēram, WCB) ir atkvēlināts un piemērots -29 grāda temperatūrai ~ 570 grādu, kas piemērots augstas temperatūras barotnei, piemēram, tvaikam un eļļai |
| Low plūsmas pretestība | Pilna diametra dizainam ir plūsmas pretestības koeficients tuvu taisnas caurulei, samazinot šķidruma enerģijas zudumu |
| Strong anti-aizsprostošana | Naža tipa vārti var nogriezt šķiedras un granulētus piemaisījumus, lai izvairītos no traucējumiem |

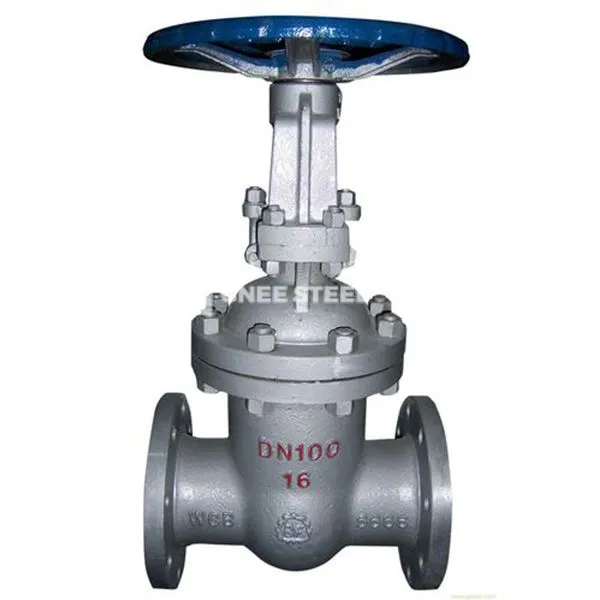

manuālo vārtu vārsts
Pieteikumi
Naftas ķīmijas: augstas temperatūras eļļas un dabasgāzes cauruļvada robežvērtība;
Elektrības sistēma: tvaika cauruļvada atvēršana un aizvēršana, piemērota augstas temperatūras un augstspiediena apstākļiem;
Rūpnieciskais šķidrums: barotnes, kas satur daļiņas vai šķiedras, pārvadāšanas pārvaldība;
Pašvaldības inženierija: Ūdens attīrīšanas sistēma (jāizvēlas uz koroziju izturīgi materiāli, piemēram, nerūsējošais tērauds).
Uzstādīšanas un apkopes punkti
Instalācijas prasības:
Atloka savienojumi ir stingri jāsaskaņo ar cauruļvada asi, lai novērstu nevienmērīgu spēku uz blīvējuma virsmas un noplūdes;
Rezerve 1/2 ~ 1 Vārsta stumbra ievilkšanas aplis pilnībā atvērtā stāvoklī, lai izvairītos no termiskās izplešanās un saraušanās, izraisot traucējumus.
Apkopes ieteikumi:
Regulāri notīriet vārsta dobuma nogulumus un pārbaudiet vārtu blīvējuma virsmas nodilumu;
Saglabājiet to pilnībā atvērtā stāvoklī ilgstošai deaktivizācijai, lai novērstu elastīgo vārtu pielipšanu;
Aizstājot iesaiņojumu, dodiet prioritāti elastīgu grafīta materiālu izmantošanai, lai samazinātu berzes pretestību
