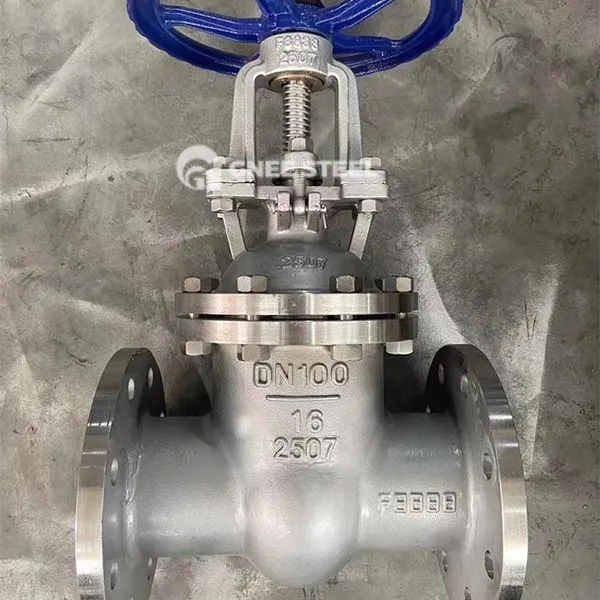

Atloka vārtu vārsta apraksts
Flanged Gate Valve ir vārsts, kas savienots ar atloku. Tas var realizēt pilnīgu cauruļvada barotnes atvēršanu vai aizvēršanu, izmantojot vertikālu celšanas un nolaišanas vārtu plāksnes kustību, un to nevar izmantot plūsmas regulēšanai. Tās pamatstruktūra ietver:
Valve korpusa un vārsta pārsegs: lielākoties izgatavots no tērauda (piemēram, API standarta materiāla) vai nerūsējošā tērauda (piemēram, 304/316L), piemērots augstas temperatūras un augstspiediena apstākļiem.
Gate plāksne: sadalīta stingrā vārtu plāksnē (fiksēta konstrukcija) un elastīgo vārtu plāksne (mikro deformācijas kompensācijas blīvējums) ar nodilumizturīgiem materiāliem (piemēram, 1CR13, STL6), kas metināti uz virsmas, lai uzlabotu blīvējumu.
Separot komponentu: cietais blīvējums pieņem metālu līdz metālam, savukārt mīkstais blīvējums sasniedz blīvējumu caur gumijas vai politetrafluoretilēna (PTFE) elastīgo deformāciju.
Atloka vārtu vārsta specifikācija
|
priekšmets |
novērtēt |
|
Garantija |
12 mēneši |
|
Ierakstīt |
Vārtu vārti |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Izcelsmes vieta |
Henans, Ķīna |
|
Zīmols |
Gne |
|
Modeļa numurs |
GB |
|
Pieteikums |
Ģenerāldirektors |
|
Barotnes temperatūra |
Zema temperatūra, normāla temperatūra |
|
Spēks |
Rokasgrāmata |
|
Plašsaziņas līdzekļi |
Pamatne |
|
Ostas izmērs |
Dn 50- dn1000mm |
|
Struktūra |
Vārti |
|
Darba spiediens |
PN16 PN25 PN40 PN64 |
Atloka vārtu vārsts
Pieteikumi
Enerģijas un ķīmiskā rūpniecība: Etilēna plaisāšanas vienība, eļļas un gāzes cauruļvads ar augstu temperatūru (lieta tērauda cietā blīvējuma tips).
Ūdens apstrāde: Pašvaldības ūdens piegādes tīkls (mīksto blīvējuma vārtu vārsts, lai novērstu noplūdi).
Farmaceitiskā un pārtika: aseptisks šķidruma pārvadājums (nerūsējošā tērauda materiāls + PTFE blīvējums).
Apkopes ieteikumi
Seasta apkope: Mīkstie blīves tiek nomainītas ik pēc 2 gadiem, un cietos blīvējumus pārbauda ik pēc 1 gadu.
Lubrication Management: ik pēc 6 mēnešiem vārsta kātam pievieno augstu temperatūru (piemēram, molibdēna disulfīds).
Darbības specifikācija: Izvairieties no pārmērīgas atveres un aizvēršanas, lai novērstu vārtu iestrēgšanu.
