Lieta tērauda atlocīta šūpoles čeka Vārsta apraksts
Lieta tērauda atloka šūpošanās pretvārsts ir vienvirziena plūsmas vadības vārsts ar šūpoles vārsta diska struktūru un tērauda korpusa materiālu, kas piestiprināts pie cauruļvada caur atloka savienojumu.
Struktūra un tehniskie parametri
Vārsta ķermeņa struktūra:
Lieta savienojums: Vārsta korpusa ieplūdes un izplūdes gali ir noformēti atloka (saskaņā ar ANSI B16.34 standartu), kas piemērota DN15 ~ DN600 caurulēm;
Swing vārsta disks: vārsta disks ir savienots ar vārsta vārpstu caur šūpuļa roku, kuru var nedaudz kompensēt 360 grādi, lai nodrošinātu, ka blīvējuma virsma ir cieši pieguļ;
oplecting slēgts dizains: Visas atveres un aizvēršanas detaļas ir iebūvētas vārsta korpusā, bez ārējiem noplūdes punktiem un augstas drošības.
Lieta tērauda atloka šūpoles pretvārsta specifikācija
|
priekšmets |
vārsts |
|
Pieteikums |
Rūpniecības lietošana, ūdens rūpniecības lietošana, mājsaimniecības izmantošana |
|
Ostas izmērs |
Dn 10- DN2000 |
|
Garantija |
24 mēneši |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
neviens |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Zīmols |
Gne |
|
Struktūra |
Pārbaudīt |
|
Plašsaziņas līdzekļi |
Gāze, eļļa, ūdens, ķīmiska viela, tvaiks |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Dzemdību laiks |
7-15 dienas |
|
Pārklājums |
Pielāgots |
|
Projektēšana |
BS 1868 / API 6D / ASME B16.34 |
|
Beigu savienojums |
Vītņots, ligzdas metinājums |
|
Aci pret aci |
ASME B16.10 |
|
Beigu atloks |
ASME B16.5 |
|
Pārbaudīt |
API598 |
|
Sertifikāti |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Pielāgots |

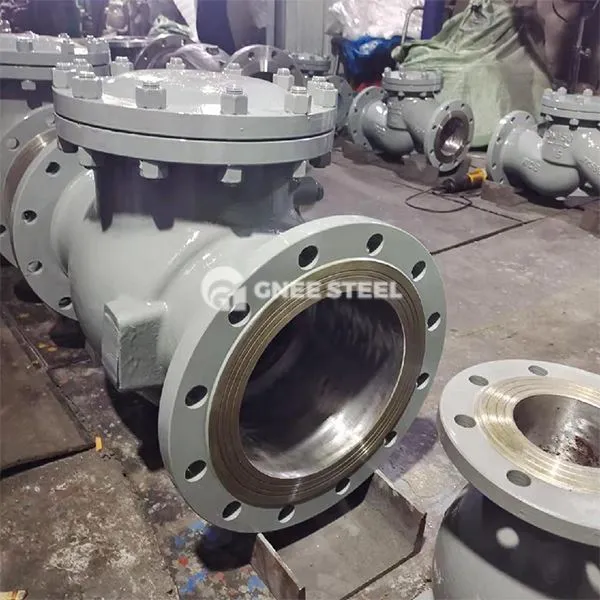

Lieta tērauda atloka šūpoles pretvārsts
Piemērojamie
Naftas ķīmijas rūpniecība: augstas temperatūras naftas cauruļvads, reaktora izejas aizmugures plūsmas profilakse;
Barošanas sistēma: katlu tvaika cauruļvads, augstspiediena dzesēšanas ūdens cirkulācijas sistēma;
Rūpnieciskā ūdens apstrāde: lielas plūsmas ūdens padeves sistēma, notekūdeņu sūkņu izplūdes plūsmas profilakse.
Atlases punkti
Spiediena saskaņošana:
Parastajiem darba apstākļiem atlasiet PN16 ~ 40 tērauda vārsta korpusu, un īpaši augsts spiediens (piemēram, PN160) ir jāmaina uz hroma-molibdēna tērauda materiālu;
Vidēja pielāgošanās spējas:
Daļiņu saturošam barotnei jāizvēlas blīvēšanas virsma ar cieto sakausējumu;
Ieteicams kodīgi šķidrumus (piemēram, vāju skābi un sārmainus barotnes), ieteicams izklāt ar PTFE vai izmantot nerūsējošā tērauda blīvēšanas virsmas;
Instalācijas prasības:
Plūsmas virziena vadība: stingri uzstādiet atbilstoši vārsta korpusa "zemam un augstu". Reversā uzstādīšana izraisīs vārsta diska slēgšanu;
Atloka blīvējums: Metāla spirālveida brūču blīves vai grafīta blīves ir jāuzstāda uzstādīšanas laikā, lai nodrošinātu atloka virsmas noslēgšanu
