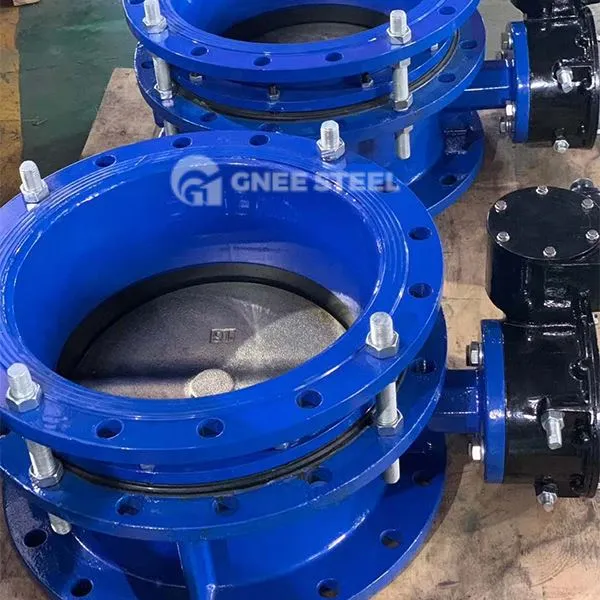

Izplešanās savienojuma tauriņvārsta apraksts
Izplešanās savienojuma droseļvārsts ir specializēts vārsts, kurā integrēts droseļvārsts ar cauruļvada izplešanās savienojumu, kas paredzēts, lai risinātu pārvietošanās kompensācijas problēmas, ko izraisa termiskā izplešanās, vibrācija vai uzstādīšanas kļūdas cauruļvadu sistēmās. Tālāk ir sniegts detalizēts tā galveno lietojumprogrammu un tehnisko funkciju sadalījums:
Galvenās lietojumprogrammas
1. Termiskās nobīdes kompensācija
Scenārijs: Steam pipelines (>200 grādi), augstas -temperatūras šķidruma līnijas
Funkcija: absorbē lineāro aksiālo izplešanos karsēšanas dēļ, novēršot atloka deformāciju un noplūdi.
Tipiski gadījumi: spēkstaciju tvaika sistēmas, naftas pārstrādes rūpnīcu karstās naftas cauruļvadi.
2. Instalācijas kļūdu kompensācija
Scenārijs: liela attāluma-cauruļvadi, ierobežoti uzstādīšanas apstākļi
Funkcija: pieļauj ±10–50 mm aksiālo novirzi (atšķiras atkarībā no konstrukcijas), samazinot atloka izlīdzināšanas precizitātes prasības.
Piemērs: pilsētas ūdensvadi, kas šķērso izplešanās šuves, rūpniecisko iekārtu savienojumi.
3. Vibrācijas un norēķinu kompensācija
Scenārijs: sūkņa/kompresora izejas, vibrācijas{0}}zonas, seismiskās zonas
Funkcija: mazina cauruļu pārvietošanos no iekārtas vibrācijas vai zemes nosēšanās, aizsargājot vārsta blīvējumu.
Izmantošana nozarē: kuģu energosistēmas, ķīmisko rūpnīcu sūkņu līnijas.
Strukturālās priekšrocības
| Komponents | Funkcionālais dizains |
|---|---|
| Vārsta paplašināšana | Gofrētas caurules vai gumijas uzmavas struktūra, iztur spiedienu, vienlaikus ļaujot aksiāli kustēties |
| Atloka savienojums | Brīvie-savienojošie atloki (peldošs veids) nodrošina slīdēšanas kompensāciju pret cauruļu atlokiem |
| Blīvēšanas sistēma | Iekšējais PTFE blīvgredzens + ārējais gumijas putekļu vāks divslāņu noplūdes novēršanai |
| Limit Rod | Instalēts, lai bloķētu paplašināšanu iestatīšanas laikā, noņemts pēc-operācijas, lai novērstu pārmērīgu-kompensācijas bojājumu |
Izplešanās savienojuma tauriņvārsta specifikācija
Dizaina specifikācija
Dizaina standarti: API 609, GB/T 12238, JB/T 8527
Struktūras garums: API 609, GB/T 12221, ASME B16.10
Savienojuma standarts: ASME B16.5, ASME B16.47, GB/T 9113.1
Spiediena pārbaude: API 598, GB/T 13927, JB/T 9092
Spiediena un temperatūras novērtējums: ASME B16.34, GB/T 12224
Veiktspējas parametri
Korpusa materiāls: oglekļa tērauds, nerūsējošais tērauds, leģēts tērauds
Nominālais diametrs: NPS 2″ – NPS 32″ / DN50 – DN800
Spiediena diapazons: CL150 / PN10 – PN16
Darba temperatūra: mazāka vai vienāda ar 425 grādiem
Pielietojuma joma: Cauruļvadi, kas pārvadā ūdeni, pārtiku, medikamentus, enerģiju, naftu, sašķidrināto gāzi, tvaiku un daudz ko citu
Pārdodu izplešanās šuves tauriņvārstu
Sazinieties ar mums, laiIzplešanās savienojuma droseļvārsts: sale@gneetube.com
