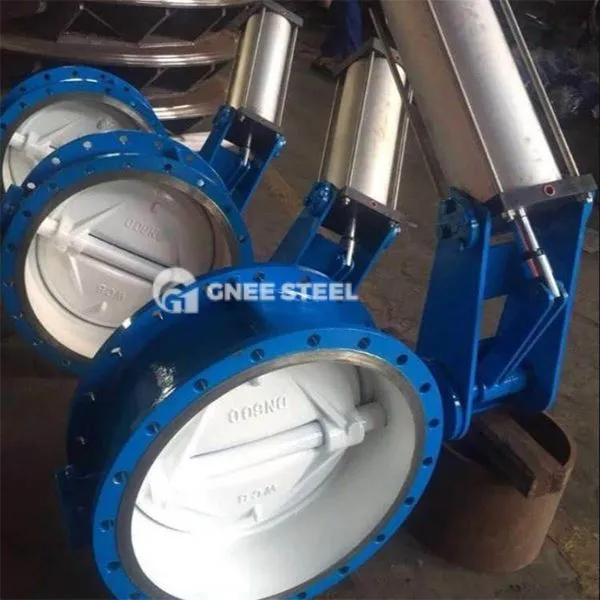

Keramikas tauriņa vārsts

‌Ceramic tauriņu vārsts‌ (pazīstams arī kā ‌ceramic atloka vārsts) ir tauriņa vārsta veids, kas izmanto ‌ strukturālo keramikas materiālu‌ kā serdes blīvēšanas pāri. Tas realizē cauruļvada vidi nogriešanas vai plūsmas regulēšanu, pagriežot tauriņu plāksni, un tam ir gan regulēšanas, gan komutācijas funkcijas. Sākotnējais dizaina mērķis ir atrisināt tradicionālo metāla vārstu īsa kalpošanas problēmas un biežu apkopi ar augstu nodilumu, spēcīgu koroziju un augstas temperatūras barotnes apstākļus.

Pamata struktūra un materiāla īpašības‌
‌ Pāra dizains

‌Ceramic-keramikas blīvējums‌: tauriņa plāksne un vārsta sēdeklis ir izgatavoti no augstas veiktspējas keramikas materiāliem, piemēram, cirkonija oksīda (Zro₂) un alumīnija oksīda (al₂o₃), ar cietību, kas lielāka vai vienāda ar HRA88, un spēja pretoties daļiņu erozijai ievērojami pārsniedz metāla materiālus; ‌‌WAFER tipa vārsta korpuss‌: vispārējā struktūra ir vafeļu savienojums (piemēram, keramikas vafeļu tauriņa vārsts), kas ir kompakts un viegls, un tas ir piemērots zema spiediena cauruļvadiem (parasti mazāks vai vienāds ar PN16).
‌Dīvu un atbalsta komponenti‌

Vārsta stumbrs pieņem keramikas pārklājumu, kas izsmidzināts uz metāla pamatnes virsmas, kurā ņemta vērā gan izturība, gan korozijas izturība, lai izvairītos no traucējumiem, ko izraisa vidēja iespiešanās;

Atbalsta rokasgrāmatu, pneimatisko vai elektrisko darbību, un pneimatiskajam tipam ir īss reakcijas laiks (mazāks vai vienāds ar 3 sekundēm), kas ir piemērots automatizētiem vadības scenārijiem.

Veiktspējas priekšrocības‌
‌Rezistējoši līdz ekstrēmiem darba apstākļiem‌: iztur temperatūras diapazonu -50 pakāpe līdz 450 grādiem, var pakļaut spēcīgām skābēm, spēcīgām sārmēm un vircas barotnēm, kas satur cietas daļiņas (daļiņu izmērs ir mazāks vai vienāds ar 5 mm) ar pH 1-14 ilgu laiku;
‌ ilgstošais dzīves cikls‌: keramikas blīvēšanas pāru nodiluma izturība ir vairāk nekā 10 reizes lielāka nekā nerūsējošā tērauda, ​​un kalpošanas laiks var sasniegt 3-5} reizes vairāk nekā parasto metāla tauriņa vārstiem, ievērojami samazinot rezerves frekvenci;
Ekonomiskās efektivitātes noteikšana‌: dārgmetālu (piemēram, Hastelloy) aizstāšana ar keramiku samazina ražošanas izmaksas par 30%-50%, un tām nav nepieciešama bieža uzturēšana.



Keramikas tauriņa vārsts



Pieteikumi
Power un Energy Field‌
Lido pelnu pārvadāšanas cauruļvadi ar oglēm darbināmas spēkstacijās, iztur augstas temperatūras pelnu eroziju (plūsmas ātrums lielāks vai vienāds ar 15 m\/s) un izvairieties no vārsta sēdekļa nodiluma un noplūdes;
‌ Ķēdes un metalurģiskie procesi‌
Cauruļvadi ļoti korozīvām barotnēm, piemēram, sērskābe un sālsskābe, keramikas materiāli pretojas ķīmiskai erozijai un nodrošina sistēmas blīvēšanu;
‌Vides aizsardzība un notekūdeņu apstrāde‌
Desulfurizācijas vircas kontrole, kas satur diatomītiskās zemes un kaļķakmens daļiņas, nav riska bloķēšanas virsmas, un apkopes cikls tiek paplašināts līdz 2-3 gadiem.
