Īpaši zemas temperatūras bumbiņas vārsta apraksts
Īpaši zemas temperatūras lodīšu vārsti ir izstrādāti ļoti zemas temperatūras videi (parasti mazāk vai vienāda ar -100 grādu un tik zemu kā -196 grādu). Tos izmanto, lai kontrolētu zemas temperatūras barotnes atvēršanu, slēgšanu un regulēšanu, piemēram, sašķidrinātu dabasgāzi (SDG), šķidru skābekli un šķidru ūdeņradi. Viņiem ir augstas blīvējuma īpašības, izturība pret zemas temperatūras trauslu plaisāšanu un izturība pret vidēju gazifikāciju un paplašināšanos. Tās galvenās iezīmes ir:
Ultra-zema temperatūras pretestība: austenīta nerūsējošā tērauda (piemēram, 304L, 316L) vai dziļi auksti apstrādāti metāla materiāli tiek izmantoti, lai nodrošinātu, ka materiāls paliek grūts pie -196 grādiem un izvairītos no aukstas trauslas kļūmes.
Bidirectional blīvējuma konstrukcija: peldoša bumba vai fiksēta lodīšu dizains, blīvēšana tiek panākta caur atsperu priekšslodzi vai vidēju spiedienu, un atbalsta barotnes divvirzienu plūsmas kontroli.
At-vārsta dobuma spiediens palielina dizainu: Bumbas spiediena samazināšanas caurums sadarbojas ar vārsta sēdekļa spiediena samazināšanas rievu, lai novērstu patoloģisku spiediena palielināšanos vārsta dobumā, ko izraisa zemas temperatūras barotnes gazifikācija.
Struktūra un klasifikācija
Vārsta korpuss un savienojuma metode
Vārsta korpusa materiāls: LCB, LCC, CF8 un cits zemas temperatūras tērauds vai alumīnija sakausējums. Daži modeļi pieņem garu kakla struktūru (kakla garums lielāks vai vienāds ar 250 mm), lai samazinātu aukstuma pārnešanas un sasalšanas risku.
Savienojuma forma: atloks (ASME B16.5), metināšana (ASME B16.25) vai vītņots savienojums, kas piemērots sašķidrinātām gāzes uzglabāšanas tvertnēm, tvertņu kravas automašīnām un cauruļvadu sistēmām.
Bumbas un blīvējuma tips
Peldošais bumbiņas tips: Vidēja spiediens nospiež bumbu uz pakārtotā vārsta sēdekļa, kas ir piemērots vidēja un zema spiediena ainām. Vārsta dobuma spiediena samazināšanas caurums ir savienots ar augšpusē, lai novērstu spiediena palielināšanos.
Fiksēts lodīšu tips: divvirzienu blīvējuma struktūra, augšpus un pakārtotie vārsta sēdekļi pieņem viena/dubultā virzuļa efekta blīvējumu, kas piemērots augstspiediena starpībai (2500. klase) darba apstākļi.
Blīvēšanas materiāls: Metāla cietais blīvējums (kobalta bāzes sakausējuma apšuvums) vai īpašs fluorubber/pTFE, gan ar zemas temperatūras elastību, gan ar nodiluma izturību.
Drive un darbība
Manuālais, tārpa pārnesums, pneimatiskais vai elektriskais piedziņa, vārsta kāts ir kriogēniski apstrādāts un pagarināts ērtai darbībai un izolācijas uzstādīšanai.
Īpaši zemas temperatūras lodīšu vārsta specifikācija
|
Spiediena vērtējums
|
PN1.6MPA - PN45MPA (Class150LB līdz Class1500LB)
|
|
Vārsta izmēri
|
Dn 15- dn1200 / (1 / 2-48 ")
|
|
Formāta savienošana
|
Atloka tips, metināšanas tips, pavediens
|
|
Vārsta materiāls
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F304L, F316, F316L utt.
|
|
Darba temperatūra
|
-46 grāds, -101 grāds, -196 grāds, -253 grāds
|
|
Braukšanas režīms
|
manuālā, slīpā pārnesuma pārnesumkārba, elektriskā
|
|
Projektēšanas un ražošanas standarti
|
GB, JIS, ANSI, DIN, BS, EN utt.
|
|
Piemērots vidējs
|
Šķidrs oglekļa dioksīds, šķidrs skābeklis, šķidrs argons, šķidrs slāpeklis, šķidrs hēlijs, šķidrs ūdeņradis, šķidrā dabasgāze, šķidrais amonjaks, šķidrs hlors, sašķidrināta naftas gāze, šķidrs propāns, etilēns, propilēns, metāns, metanols, etāns, gāzes, šķidrā slāpekļa oksīds un cita zema temperatūra.
|

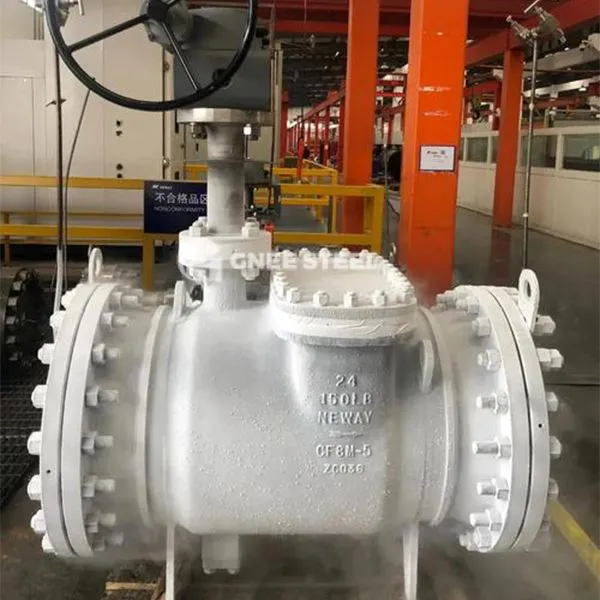

Īpaši zemas temperatūras bumbiņas vārsts
Galvenie materiāli un apstrādes tehnoloģija
Kriogēnā apstrāde: metāla daļas (vārsta korpuss, vārsta kāts, atspere) pirms pabeigšanas ir jābūt kriogēniski apstrādātām divreiz -196 pakāpē, lai novērstu iekšējo stresu un stabilizētu materiāla kristāla struktūru.
blīvēšanas sastāvdaļas: atsperes U gredzens ir izgatavots no zemas temperatūras izturīgiem polimēru materiāliem (piemēram, 3M, daikin) un nerūsējošā tērauda pretkorozijas avotiem, lai nodrošinātu iepriekšēju un blīvēšanu zem nulles spiediena.
Pieteikšanās zonas
Enerģijas lauks: SDG saņemšanas stacija, sašķidrināta naftas gāzes (SNG) uzglabāšanas un transportēšanas sistēma.
Ķīmiskā un kosmiskā aviācijas jomā: šķidrs skābeklis, šķidrs slāpekļa pārvadājums, raķešu degvielas pildīšanas sistēma.
Rūpnieciskā gāze: etilēna, šķidrā amonjaka un šķidrā propāna ražošana un iesaiņošana
