Trīsceļu manuālā vārsta apraksts
Trīsceļu rokasgrāmata ir vārsta ierīce, kas kontrolē barotnes plūsmas virzienu trīs cauruļvados, izmantojot manuālu darbību. Tās galvenā īpašība ir trīs šķidruma kanāli (viena ieplūde, divas vai divas ieejas, viena izeja), kas var elastīgi realizēt šķidruma novirzīšanu, saplūšanu vai plūsmas virziena pārslēgšanu.
Valve ķermeņa struktūra:
Parasti izgatavots no nerūsējošā tērauda (304/316L), čuguna vai īpašiem sakausējuma materiāliem ar spēcīgu izturību pret koroziju un pielāgojamību dažādiem barotnēm;
Tipiskais dizains ir interfeisa izkārtojums "kreisais, labais un apakšējais", un kanāla savienojuma stāvokli kontrolē vārsta serdes stāvokļa maiņa.
Drive režīms:
Pilnībā atkarīgs no manuālas darbības (piemēram, rotējoša roktura vai uzgriežņu atslēgas), bez elektriskās vai pneimatiskās palīdzības.
Klasifikācija un tips
klasifikācija pēc funkcijas:
Konverģēšana vārsts: Divas ieplūdes tiek apvienotas vienā kontaktligzdā, ko izmanto, lai sajauktu dažādus plašsaziņas līdzekļus;
Divering vārsts: viena ieplūde ir novirzīta uz divām kontaktligzdām, kas piemērotas plūsmas sadalījumam vai virziena pārslēgšanai.
klasifikācija pēc struktūras:
Ball vārsta tips: mainiet plūsmas virzienu, pagriežot bumbu, ar lielisku blīvēšanas veiktspēju (piemēram, manuālu trīsvirzienu bumbiņas vārstu);
virziena vārsta tips: Izmantojiet vārsta serdes augšup un lejup pārvietojumu, lai mainītu kanāla savienojumu, ko parasti izmanto hidrauliskajās sistēmās.
Trīsceļu manuālā vārsta specifikācija
| Nominālais diametrs | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Bumbiņas vārsta tips | Peldošs lodīšu vārsts, 3 virzienu lodīšu vārsts, v-bumbiņas vārsts, augsta spiediena bumbiņas vārsts |
| Savienojums | Vītne, atloks, skava, muca metināšana, ligzdas metināšana, plāna pāra skava |
| Nominālā prese | PN16, PN25, PN40, PN64 |
| Vārsta ķermeņa materiāls | SUS304, SUS316, SUS316L |
| Blīvējuma materiāls | Ptfe |
| Vidēja temperatūra | -20 grāds ~ +120 grāds |
| Darba vidēja | Gaiss, tvaiks, ūdens, gāzes, eļļa, putekļi, kodīga barotne utt. |
| Draivera savienojums | ISO 5211 |
| Vārstu pārbaude | ISO/din 5208-1987 |

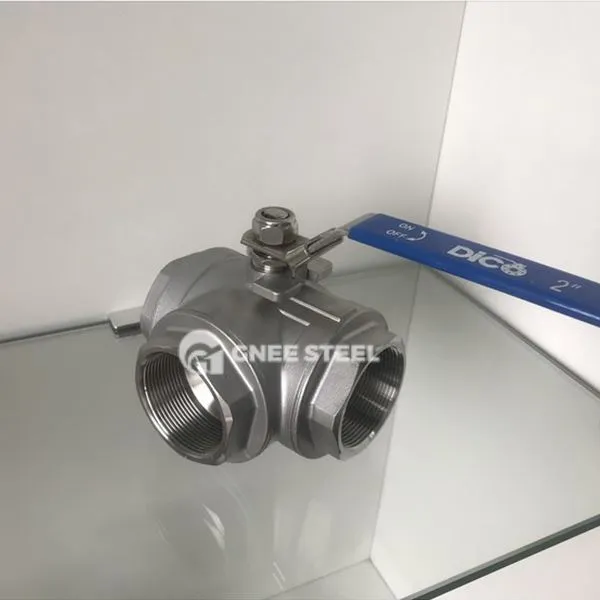

Trīsceļu manuālais vārsts
Pieteikumi
Rūpnieciskās vadības sistēmas: skābes un sārmu barotņu pārmaiņus pārvadāšana un sajaukšana ķīmiskajā ražošanā; Ūdens apstrādes sistēmās uz priekšu un reverso ūdens padeves komutācijas un plūsmas regulēšanu.
Enerģija un sabiedriskās telpas: tvaika/karsta ūdens novirzīšanas kontrole sildīšanas cauruļu tīklos; Vairāku ūdens avotu ārkārtas maiņa ugunsdrošības sistēmās.
Atlases punkti
Materiālu pielāgošanās spējas: 316L nerūsējošā tērauda + fluora izklāts blīvējums ir priekšroka ļoti kodīgiem šķidrumiem; Spiediena līmenis: parastie modeļi atbalsta PN 16- PN40, un cieto blīvējuma struktūras ir jāpielāgo augstas temperatūras un augstspiediena apstākļiem; Darbības ērtības: roktura dizainam jābūt ergonomiskam, un, lai samazinātu darbības grūtības, rotācijas griezes momentam jābūt mazam vai vienādam ar 50N · m.
