4 virzienu bumbiņas vārsts

Četru virzienu bumbiņas vārsts ir vārsts, kas realizē daudzplūsmas vadību, pagriežot bumbu. Tas vienlaikus var mainīt divu datu nesēju plūsmas virzienu vai realizēt novirzīšanas un saplūšanas funkciju, aizstājot tradicionālo kompleksa cauruļvadu sistēmu, kurai nepieciešami vairāki vārsti. Tās pamatstruktūra ietver:

‌Valve ķermenis un bumba‌:
Izmantojot 304/316L nerūsējošo tēraudu vai cieto sakausējumu, plūsmas kanāla samazināšanas dizains samazina šķidruma pretestību, un plūsmas koeficienta CV vērtība sasniedz 50 (DN100);
Bumbas virsma ra ir mazāka vai vienāda ar 0.
‌Drive mehānisms‌:
Atbalsta manuālo tārpa pārnesumu, elektrisko (4-20 MA signālu) vai pneimatisko piedziņu, pievada vadības precizitāte ir ± 1 grāds, un reakcijas laiks ir mazāks vai vienāds ar 3 sekundēm;
Sprāgstvielu izturīgs izpildmehānisms atbilst EXDⅱBT4 standartam un ir piemērots viegli uzliesmojamai un sprādzienbīstamai videi.

Darba princips
‌ Plūsmas kanāla komutācija‌:
‌L tipa plūsmas kanāls‌: bumba pagriež 90 grādu, lai pārslēgtu ortogonālo plūsmas virzienu (piemēram, ieplūde → izeja A/B), kas ir piemērota vidēja virziena ātrai pārslēgšanai;
‌T tipa plūsmas kanāls‌: atbalsta trīsvirzienu novirzīšanu/apvienošanos un realizē sarežģītu procesa vadību, izmantojot lodīšu kanālus.
Mehānisms
Mīkstā blīvējuma tips pieņem PTFE vārsta sēdekli, kas ir izturīgs pret temperatūru no -10 līdz 150 grādiem; Cietā blīvēšanas tips ir metināts ar stellītu sakausējumu, kas ir izturīgs pret temperatūru līdz 425 grādiem;
Vārsta sēdekļa smērvielu iesmidzināšanas struktūras konstrukcijas dizains var ievadīt blīvēšanas smērvielu, lai ārkārtas situācijā saglabātu pagaidu blīvējumu.

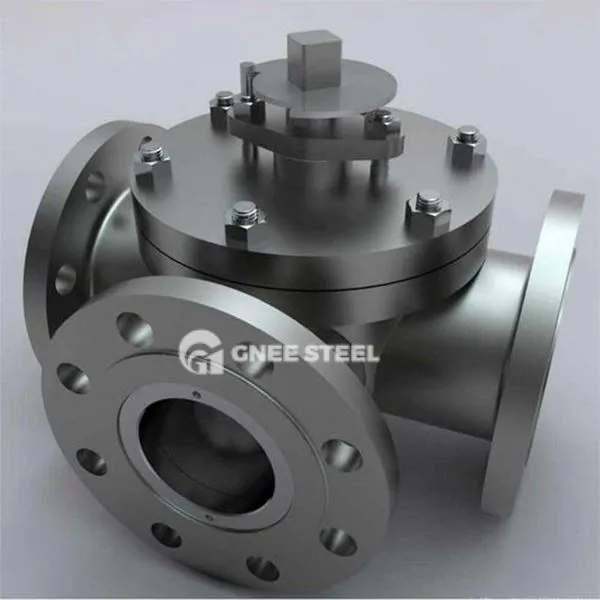

4 virzienu bumbiņas vārsts



Funkcijas
‌Multi-funkcijas integrācija‌: aizstāj tradicionālo 4- vārsta kombināciju, vienkāršo cauruļvada izkārtojumu un samazina uzstādīšanas izmaksas par vairāk nekā 30%;
‌ Quick Response‌: 90 grādu rotācija var pabeigt plūsmas virziena pārslēgšanu, darbības laiks ir mazāks vai vienāds ar 3 sekundēm (elektriskais tips);
‌Long Life‌: vārsta kāts ir viltots ar A182F (1CR13), ar Hb 220-250 cietības cietību un kalpošanas laiku vairāk nekā 28, 000 atvēršanas un slēgšanas laiki;
‌ Intelligent Adaptation‌: atbalsta Modbus/HART protokolu un var integrēt temperatūras/spiediena sensorus, lai panāktu slēgta cikla kontroli.
Pieteikumi
‌Enerģijas sistēma‌: SDG uzglabāšanas un transportēšanas cauruļvada vidēja pārslēgšana, termiskās elektrostacijas tvaika novirzīšana;
‌ Ķēdes process‌: skābes bāzes mainīgs transports (piemēram, koncentrēta sērskābe un šķidrie sārmi), reaktora daudzkanālu barotnes sadalījums;
‌ Ūdens apstrāde‌: Pašvaldības ūdens padeve uz priekšu un reversās pārslēgšanas, rūpnieciski cirkulējošās ūdens sistēmas plūsmas regulēšana;
‌ Pafe un Pharmaceutical‌: Aseptiska šķidruma pildījuma līnijas daudzkanālu saplūšanas kontrole, kas pielāgota sanitārajai ātrās instalācijas interfeisam.
