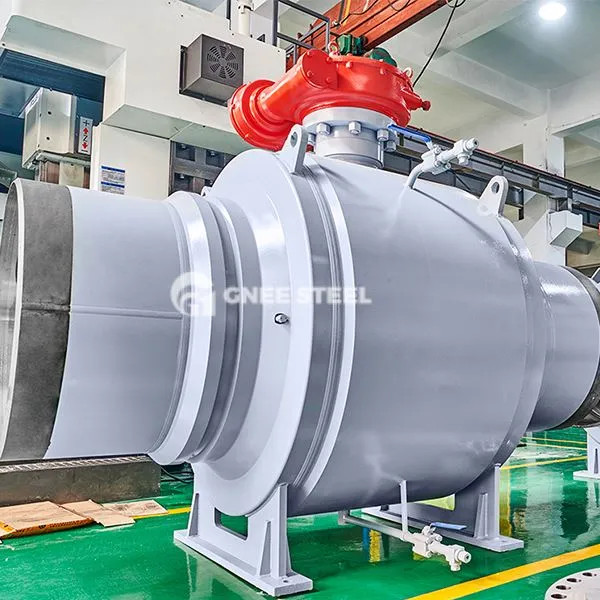

zemūdens lodīšu vārsti Apraksts
Apakšneju vārsti ir īpaši vārsti, kas paredzēti dziļūdens naftas un gāzes pārvades sistēmām, galvenokārt izvietoti zemūdens cauruļvadu kolektoros, zemūdens cauruļvada spailēs un naftas un gāzes pārraides cauruļvados ar darba dziļumu līdz 3, 000} metriem. Tās pamatfunkcijas ietver:
Multivides izslēgšana zem augsta spiediena (10-100 MPA) vidē
Attālināti darbojas, izmantojot ROV (zemūdens robots) vai hidraulisko sistēmu
Izturīgs pret jūras ūdens koroziju un zemūdenes nogulumu ietekmi.
Strukturālās sastāvdaļas
1. Galvenā struktūra
Vārsta korpuss: super dupleksa nerūsējošā tērauda (UNS S32750) vai niķeļa-alumīnija bronzas liešana, sienas biezums palielinājās par 30% -50%, salīdzinot ar zemes vārstiem.
Bumba: pilna urbuma dizains, virsma, kas izsmidzināta ar volframa karbīdu vai uz niķeļa bāzes sakausējuma slāni, HRC60 vai augstākas virsmas cietība.
2. blīvēšanas sistēma
Galvenais blīvējums: SPE (viena virzuļa efekts) + DPE (dubultā virzuļa efekts) Kombinācijas blīvējums, 140-180 n/mm² īpatnējā spiediena blīvēšana.
Papildu blīvējums: lūpas formas PTFE blīvējuma gredzens + metāla atsperes kompensācijas struktūra, kompensācija līdz 5 mm.
3. Aizsardzības ierīce
Spiediena samazināšanas sistēma: automātiska reljefa ierīce pārmērīgam spiedienam vidējā kamerā, reljefa spiediena iestatīšana ir 1,3 reizes lielāka par darba spiedienu.
Pretkorozijas dizains: vārsta kāts ir izgatavots no Inconel 625 sakausējuma, un vītņotā daļa ir izgatavota no trapecveida anti-size struktūras.
zemūdens lodīšu vārstu specifikācija
|
priekšmets |
novērtēt |
|
Garantija |
1 gads |
|
Ierakstīt |
Lodīšu vārsti |
|
Izcelsmes vieta |
Ķīna |
|
Zīmols |
Gne |
|
Modeļa numurs |
10BV/15BV/20BV |
|
Pieteikums |
Ģenerāldirektors |
|
Barotnes temperatūra |
Vidēja temperatūra |
|
Spēks |
Rokasgrāmata |
|
Plašsaziņas līdzekļi |
gāze/šķidrums |
|
Struktūra |
Bumba |
|
Produkta nosaukums |
Zemūdens lodīšu vārsti |
|
Materiāls |
316SS |
|
Darba spiediens |
20000 psig |
|
Darba temperatūra |
-18 grāds līdz 204 grādiem |
|
Pavediens |
Npt |
|
atvere |
1/4 collas līdz 1/2 collas |
|
' |
1 gabals |
|
Iesaiņojums |
Kartona iesaiņošana |
|
Apliecība |
ISO9001 |
|
Piegāde |
15 dienas |
zemūdens lodīšu vārsti
Priekšrocības
Ārkārtīga vides pielāgošanās spēja
Nepārtraukta darbība 30 gadus ar 4 grādiem jūras ūdens vidē un izturība pret CL-koncentrāciju līdz 19, 000 ppm.
Darbības uzticamība
Hidrauliskās piedziņas sistēmas reakcijas laiks<3 seconds, torque output range 2000-15000N-m.
Drošs un lieks dizains
Ar dubultā blīvējuma atteices aizsardzības mehānismu, noplūdes ātrums ir mazāks vai vienāds ar 0. 01ppm (ISO 5208 standarts).
