Nerūsējošā tērauda divu gabalu bumbiņas vārsts

Nerūsējošā tērauda divdaļīga lodīšu vārsts ir rūpniecības cauruļvada vadības vārsts . Tā kodola struktūra sastāv no divām vārsta korpusa daļām, kas savienotas ar skrūvēm, un iekšējo bumbiņu var pagriezt 90 grādu, lai sasniegtu vidēju un izslēgtu . Šī ir detalizēta analīze:

Konstrukcijas sastāvs
‌Main montāža‌
‌Split vārsta korpuss‌: Galvenais vārsta korpuss un aizmugurējā vārsta pārsegs ir piestiprināts ar skrūvēm, lai izveidotu pilnīgu dobumu .
‌Ball‌: nerūsējošā tērauda precizitātes zemes bumbiņas serde (parasti tiek izmantots 304/316L materiāls), pilna diametra dizains, lai samazinātu plūsmas pretestību .
‌Valve kāts‌: apakšējais gals ir savienots ar bumbu, un augšējais gals ir savienots ar pievadu (rokturi vai elektrisko ierīci) ar pretstatu plecu struktūru .
Sistēmas pārbaude
‌Valve Seat‌: Mīkstais blīvējums izmanto PTFE (izturīgs pret koroziju, zema berze), un cietais blīvējums ir nerūsējošā tērauda virsma (izturīga pret augstu temperatūru) .
‌Elastīga kompensācijas struktūra‌: Dažiem augstspiediena modeļiem ir iebūvēti atsperes, lai automātiski kompensētu vārsta sēdekļa apģērbu .
‌Stended funkcija‌
‌High platformas dizains‌: vārsta kāta augšdaļa ir paaugstināta, lai atvieglotu pneimatisko/elektrisko izpildmehānismu uzstādīšanu .
Ugunsdroša un antistatiska: pēc mīkstā blīvējuma sadedzināšanas to var aizstāt ar metāla cieto blīvējumu, un vārsta kāts var novērst statisko elektrību

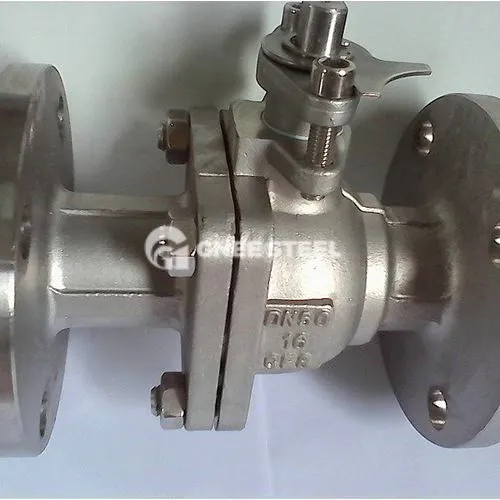

Nerūsējošā tērauda divu gabalu bumbiņas vārsts



 Priekšrocības
‌ Ģenerā apkope‌: nav nepieciešams demontēt cauruli, vienkārši atslābināt skrūves, lai nomainītu iekšējo blīvējumu .
‌Low plūsmas pretestība un augsta efektivitāte‌: Pilna diametra lodīšu struktūra, šķidruma pretestība ir tuvu taisnas caurules sekcijai .
‌ Relatable blīvējums‌: Vidēja spiediens nospiež bumbu, lai nospiestu izejas vārsta sēdekli, lai sasniegtu divvirzienu blīvējumu .
‌ Elastīga darbība‌: 90 grādu ātra atvēršana un aizvēršana, atbalsta rokasgrāmata/automātiskā vadība .
‌Long Life‌: nerūsējošais tērauds ir izturīgs pret koroziju, un PTFE vārsta sēdeklis ir izturīgs pret nodilumu .

 Pieteikumi
‌Harsh Media scenāriji‌
Korozīvi šķidrumi: ķīmiskā skābe un sārmu pārvadājumi (paļaujoties uz 316L materiālu) .
Augsta tīrības sistēma: Pārtika un farmaceitisks tīrs ūdens, tvaika cauruļvadi .
‌Enerģija un rūpniecība‌
Nafta un gāze: filiāles cauruļvada robeža (zem 600 klases) .
HVAC: karstā un aukstā ūdens kontrole (piemērojama EPDM vārsta sēdeklim) .
‌Speciāli darba apstākļi‌
Vidējs, kas satur daļiņas: Modificēts PTFE vārsta sēdeklis ir izturīgs pret nodilumu {.
Automatizācijas sistēma: augstas platformas dizains un pielāgojams izpildmehānisms
