Mīkstas sēdēšanas vārsta apraksts
Mīkstā sēdekļa lodīšu vārsts ir lodīšu vārsts, kurā tiek izmantoti nemetāliski elastīgi materiāli (piemēram, PTFE, neilons utt. Specifikācijas un tipiskas lietojumprogrammas ir šādas:
Strukturālās iezīmes
Slēpa struktūra
Bumba virzās uz vārsta sēdekli zem barotnes spiediena, veidojot pašapmierinošu blīvējumu . Mīkstā vārsta sēdeklis ir elastīgi deformēts zem spiediena, lai panāktu nulles noplūdi (blīvējuma līmenis sasniedz ANSI B16.104 VI klasi);
Vārsta sēdekļa materiāls var būt PTFE (izturīgs pret koroziju), RPTFE (uzlabota izturība pret augstu temperatūru) un neilons (izturīgs pret nodilumu), lai apmierinātu dažādu multivides vajadzības .
Fire drošības dizains
Metāla gredzens ir iestrādāts mīkstā blīvējuma vārsta sēdeklī . Pēc tam, kad ugunsgrēkā sadedzina nemetālisko materiālu, metāla gredzens joprojām var uzturēt pagaidu blīvējumu (saskaņā ar API 607 ugunsdrošas sertifikātu);
Vārsta stumbra anti-izplūdes struktūra (ISO 5211 standarts) novērš kontroles zudumu, ko izraisa augsta spiediena vidējā trieciens .
Kompakta vārsta korpuss
Kalta tērauda vai liešanas tērauda vārsta korpuss (piemēram, WCB materiāls) samazina plūsmas pretestību, un pilna diametra dizaina spiediena kritums ir tuvu taisnas cauruļu sekcijas līmenim;
Apakšā piestiprinātais vārsta kāta dizains vienkāršo apkopi un neprasa visu vārstu . izjaukšanu
Mīkstā sēžamās lodīšu vārsta specifikācija
- Nominālais izmērs: dn 15- DN200
- Ķermeņa materiāls: WCB, 304, 316, 316L
- Savienojuma tips: atloks
- Spiediena klase: pn 16- pn4.0mpa
- Struktūras tips: peldošās lodīšu serdes vārsta komponenti
- Sēdekļa materiāls: ptfe: -30 ~ 180c
- Ppl: -30 ~ 250c
- Galvenais materiāls: 304, 316, 316L
- STEM materiāls: 304
- Piemērojamā barotne: ūdens, eļļa, tvaiks utt.

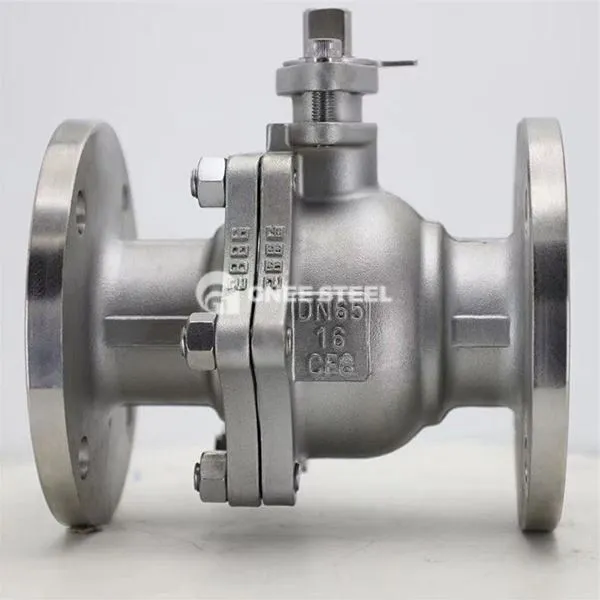

Mīkstais sēžamās bumbiņas vārsts
Priekšrocības
Zero noplūdes blīvējums: Mīkstā vārsta sēdekļa elastīgā deformācija kompensē mikroskopisko nevienmērību un realizē divvirzienu burbuļa līmeņa blīvējumu; Ultra-zemas plūsmas pretestība un enerģijas taupīšana: Pilnīga diametra plūsmas kanāla dizains, šķidruma pretestības koeficients ir tikai 1/5 no tā paša kalibra vārtu vārsta;
Augsta atvēršanas un aizvēršanas efektivitāte: 90 grādu rotācija var pabeigt slēdzi, un elektriskā izpildmehānisma reakcijas laiks ir mazāks vai vienāds ar 5 sekundēm;
Zemas uzturēšanas izmaksas: vārsta sēdeklis ir modulāri izstrādāts un nav nepieciešami īpaši rīki nomaiņai .
Pieteikumi
PetRoChemical: Kontrolējiet korozīvu barotni, piemēram, sēru saturošu jēlnaftu un etilēnu . To izmanto, lai aizstātu vārtu vārstus naftas ķīmijas etilēna rūpnīcā, lai atrisinātu ūdens āmura efektu;
Pilsētas gāze: Dabasgāzes transmisijas un izplatīšanas cauruļvadi (600. klase), sprādziena necaurlaidīgs dizains atbilst SIL2 drošības līmenim;
Farmaceitiski un pārtika: sterils ūdens un šķīdinātāju pārvadāšana, PTFE vārstu sēdekļi atbilst FDA pārtikas kvalitātes sertifikācijai;
Barošanas sistēma: katlu padeves ūdens regulēšana (mazāka vai vienāda ar 200 grādiem), mīkstie blīvējumi ir izturīgi pret biežu atvēršanas un aizvēršanas nodilumu;
Vides ūdens apstrāde: skābes un sārmu aģentu pievienošanas sistēma, pret koroziju izturīgas vārstu sēdekļi pagarina dzīvi vairāk nekā 3 reizes .
