ieskrūvēts lodīšu vārsta apraksts
Skrūvētais lodīšu vārsts ir rotējošs vārsts ar bumbiņu kā atveres un aizvēršanas daļu. Tas var nogriezt vai cirkulēt cauruļvada barotni, pagriežot 90 grādus. Savienojuma metode ar cauruļvadu ir vītņota (iekšējais vītne vai ārējais pavediens). Galvenās sastāvdaļas ietver vārsta korpusu, bumbiņu, vārsta sēdekli un blīvēšanas materiālus (piemēram, politetrafluoretilēnu). Daži augstspiediena modeļi izmanto keramikas materiālus, lai uzlabotu nodiluma izturību.
Klasifikācija un tips
BY savienojuma metode Internal diegu bumbiņas vārsts: vārsta korpusam ir diegi, kas ir piemēroti maza diametra zema spiediena cauruļvadiem. Ārstniecības diegu bumbiņas vārsts: vārsta korpusam ir ārēji pavedieni abos galos, kurus ir viegli uzstādīt un kurai ir uzticama blīvēšana. Funkcionālā struktūra trīs ceļa vītņotā lodīšu vārsts: Tam ir trīs kanāli vidējas novirzīšanai, saplūšanai vai plūsmas virziena pārslēgšanai, ko parasti izmanto laboratorijās vai sarežģītās cauruļvadu sistēmās. Augsta spiediena iekšējā diegu bumbiņas vārsts: darba spiediens var sasniegt 80MPA, un tam ir automātiska spiediena samazināšanas funkcija, kas ir piemērota augstspiediena sižetiem, piemēram, ķīmiskā rūpniecība, naftas un gāzes ekstrakcija
ieskrūvēta lodīšu vārsta specifikācija
|
Lielums |
1/4'' - 4'' |
|
Materiāls, ko mēs varam darīt |
304 304 l 316 316 l cf8 cf8m cf3 cf3m |
|
Materiāls noliktavā |
ASTM A351 CF8 (304), ASTM A351M CF8M (316) |
|
Pavediens |
BS21 (BSPT & BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B 0203/2 (PT), KS B0221/2 (pt), ISO 228-1, ISO 7-1, utt. |
|
Projektēšanas standarts |
API 608 |
|
Pārbaudes standarts |
API 598, EN12266 |
|
Pārbaude |
100% noplūdes pārbaude |
|
Vērtējums |
1000psi |
|
Temperatūra |
-20 pakāpe uz +150 grādu |
|
Spēks |
Manuāla darbināta, bloķēšanas rokturis ir pieņemams. |
|
Rokturis piedurknes krāsa |
Zils, dzeltens, sarkans atlasei |
|
Virsma |
Burkling un mizošana |
|
Veidot |
Lodīšu vārsts |
|
Savienojums |
Sieviešu vītne |
|
Forma |
Vienāds |
|
Pieteikums |
Piemērots gaisam, dabasgāzei, eļļai, tvaikam, ūdenim un tā tālāk. |
|
Sīkāka informācija |
Atbilstoši katras kārtas daudzumiem un specifikācijām |
|
Pilnīgs krājums, lai nodrošinātu ātras piegādes maziem pasūtījumiem. |
|
|
Parastais piegādes laiks ir no 30 līdz 50 dienām pēc depozīta saņemšanas |
|
|
Paraugs |
Piedāvājiet bezmaksas paraugus un savāktu kravas. |
|
OEM un ODM |
Pieņemts un profesionāls. Pircēja zīmējums vai dizains ir pieejami |
|
Materiālā testa ziņojums |
ir pieejams pēc pieprasījuma, veicot pasūtījumu. |

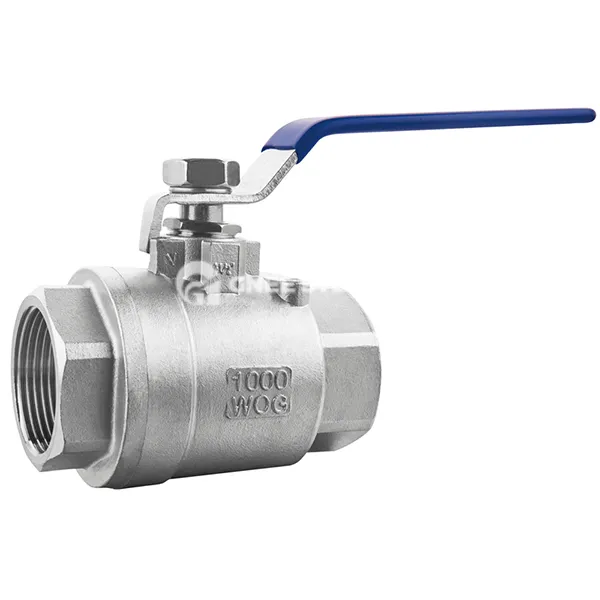

pieskrūvēts lodīšu vārsts
Funkcijas
Pieņemšanas priekšrocības:
Kompakta struktūra, viegls svars, elastīga darbība un ātra atvēršana un aizvēršana;
Laba blīvēšana, izmantojot politetrafluoretilēna vai keramikas materiālus, piemēroti vakuumam un kodīgiem barotnēm;
Augstspiediena modeļi atbalsta automātisku spiediena samazināšanu, un vārsta sēdeklis tiek atdalīts no bumbas zem patoloģiska spiediena, lai nodrošinātu drošību.
Speciālais dizains:
Keramikas lodīšu vārstiem ir lieliska nodiluma izturība un tie ir piemēroti augstiem valkāšanas apstākļiem;
Ārējiem vītņotiem lodīšu vārstiem ir precīzs pavedienu dizains, stingrs savienojums un atbalsta dažādas specifikācijas (piemēram, 2 punkti, 3 punkti utt.).
Pieteikumi
Industriālie scenāriji: ķīmiskās, naftas un dabasgāzes cauruļvadu sistēmas, kuras izmanto vidējas robežas vai plūsmas kontrolei; Cilvēki iztikas apgabali: mājsaimniecības ūdens piegāde, laboratorijas šķidruma sadalījums, scenāriji, kuriem nepieciešama ātra atvēršana un aizvēršana vai plūsmas regulēšana; Special Industries: elektrība (dzesēšanas ūdens sistēma), pārtika un zāles (sanitārā vidēja kontrole).
