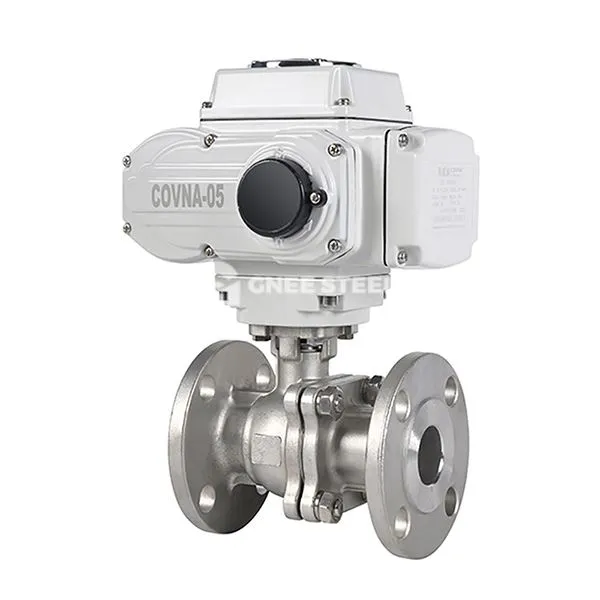

Elektriskā atloka bumbiņas vārsta apraksts
Elektriskā atloka lodīšu vārsts ir automatizēts vadības vārsts, kas sastāv no elektriskā izpildmehānisma un ar atloku savienotu lodīšu vārstu. Tas virza bumbu, lai pagrieztu 90 grādus, saņemot elektrisko signālu, lai panāktu ātru atvēršanas un aizvēršanas vai plūsmas regulēšanu cauruļvadu barotnei. Tās pamatfunkcijas ietver:
Tālvadības pults: Piemēroti rūpnieciskiem scenārijiem, kuriem nepieciešama automatizēta darbība (piemēram, naftas un ķīmiskie cauruļvadi), atbalsta 4-20 MA signāla ievadi un 220 V maiņstrāvas strāvas piedziņu.
Augsts blīvējums: mīkstais blīvējums (PTFE) vai cietais blīvējums (metāls līdz metālam) struktūra atbilst dažādu barotņu vajadzībām, un noplūdes līmenis sasniedz ANSI VI līmeni.
Konstrukcijas un dizaina iezīmes
Vārsta korpuss un materiāli:
Vārsta korpuss ir izgatavots no kalta oglekļa tērauda, nerūsējošā tērauda vai leģētā tērauda (piemēram, WCB, 304/316), atloka savienojums atbilst GB/ANSI/DIN standartiem, un spiediena pretestība sasniedz pn 16- pn63 (1. 6-6. 4MPA).
Bumbas virsma tiek izsmidzināta ar karbīdu (piemēram, volframa karbīdu), un pilna urbuma konstrukcija samazina plūsmas pretestību, un spiediena zudums ir zemāks nekā to pašu specifikāciju vārtu vārsti.
Pievads:
Aprīkots ar GT, DSR vai DKJ sērijas elektriskajiem izpildmehānismiem, iebūvētu servo sistēmu, atbalsta slēdža veidu vai regulēšanas veida vadību un griezes momenta diapazona pārsegiem 50-2000 n · m.
Tiešās piedziņas struktūra vienkāršo instalēšanu, ir īss reakcijas laiks (parasti mazāks vai vienāds ar 15 sekundēm), un tas ir piemērots biežiem atvēršanas un aizvēršanas scenārijiem.
Blīvēšana un drošība:
Dual blīvējuma dizains: vārsta kāts pieņem PTFE iesaiņojumu un O-gredzenu dubultā blīvēšanai, un vārsta sēdeklis kompensē nodilumu, izmantojot atsperu priekšslodzi, lai nodrošinātu ilgstošu blīvējumu.
Firepldopu un sprādziena necaurlaidīgs: izpildmehānisms atbilst EXDⅱBT4 sprādzienbīstamam standartam, un sabiezētais vārsta korpusa dizains var izturēt ekstrēmas temperatūras no -29} pakāpes līdz 450 grādiem.
Elektriskās atloka lodīšu vārsta specifikācija
|
Nominālais diametrs DN (mm)
|
Dn 15- DN200
|
|
Nominālais spiediens
|
Pn1. 0/1,6/2,5/4. 0/6,4mpa
|
|
Piemērojamā vidēja
|
Ūdens/naftas/slāpekļskābes/etiķskābes/vircas/viskozitātes šķidrums utt.
|
|
Piemērota temperatūra
|
-40 grāds -+80 grāds (ptfe/ppl blīvējums) -40 grāds -+350 grāds (metāla blīvējums)
|
|
Noplūde
|
Der ANSI B16.104 standartam
|
|
Rotācijas leņķis
|
90 grāds
|
|
Ķermeņa materiāls
|
WBC, 304, 316
|
|
Sēdekļu materiāli
|
PTFE (Nornālā temp), īpašs PPL (augsts temp), metāla blīvējums (augsts temp)
|
Elektriskā atloka lodīšu vārsts
Selekcijas ieteikumi:
Korogatīvi mediji: dod priekšroku 316L nerūsējošā tērauda vārsta korpusam + cietā blīvējuma struktūrai (Q941Y-P sērija).
Augstā spiediena scenāriji: atlasiet kaltu vārsta korpusu (piemēram, A105) + 600 klase vai virs atloka savienojuma dizaina.
Regulācijas prasības: konfigurējiet proporcionālo elektrisko pievadu (piemēram, PSQ sēriju), atbalsta 0-90 grāda lineārā pielāgošana.
Pieteikumi
Petroķīmiskā rūpniecība: Rafinēšanas rūpnīcu cauruļvadu ārkārtas izslēgšana, reaktora izejvielu izplatība.
Enerģija un jauda: TEMORĀLĀS PĀRBAUDES REGULĒŠANA, atomelektrostaciju dzesēšanas ūdens kontrole.
Vides aizsardzības inženierija: Notekūdeņu attīrīšanas iekārtu kodīga vidēja robeža, dūmgāzu desulfurizācijas sistēmu plūsmas kontrole.
