Pneimatiskais trīsceļu bumbiņas vārsta apraksts
Pneimatiskais trīsvirzienu lodīšu vārsts ir automātisks vārsts, kas virza vārsta serdi, lai pagrieztos caur saspiestu gaisu, lai panāktu cauruļvada vidēju novirzīšanu, saplūšanu vai plūsmas virziena pārslēgšanu. Saskaņā ar kanāla struktūru to var iedalīt:
L TYPE: Izmanto, lai pārslēgtu divus perpendikulārus kanālus, lai sasniegtu vidējas plūsmas sadalījumu.
T Type: atbalsta trīs kanālu savienojumu vai jebkura kanāla aizvēršanu, kas piemērota novirzīšanai, saplūšanai un plūsmas virziena pārslēgšanas scenārijiem.
Pamata struktūra
Pneimatiskais pievads:
-Singing-Sacking: paļaujas uz pavasara atiestatīšanu, kas piemērota automātiskiem aizvēršanas scenārijiem, kad tiek zaudēts gaiss.
Double-darbība: divvirzienu gaisa spiediena piedziņa prasa ārēju gaisa avotu, lai uzturētu vārsta stāvokli.
Braukšanas gaisa avota spiediens ir 5-7 josla, un, lai sasniegtu tālvadības pulti, var izvēlēties tādus piederumus kā ierobežojumu slēdži, pozicionētāji un solenoīdu vārsti.
Valve ķermeņa un bumbiņas kodols:
Valve ķermeņa materiāls: Lieta tērauds, nerūsējošais tērauds (piemēram, 304/316) vai plastmasa (pret koroziju izturīgi scenāriji), diametra diapazona dn 15-300 mm, spiediena pretestība 1. 6-6. 4MPa.
Ball Core Design:
L-Type lodīšu kodols savieno tikai divus vertikālus kanālus ar vieglu struktūru un zemu griezes momentu.
T-Type lodīšu kodols izmanto četru sēdekļu blīvējumu, kas var elastīgi kontrolēt trīs kanālu savienojuma statusu, bet nepieciešams lielāks virzītājspēks.
komponentu izsludināšana:
Soft Seal: Polytetrafluoretilēna (PTFE) blīvējuma gredzens, izturīgs pret temperatūru -30 grāds ~ 180 grādos, lai panāktu blīvējumu, kas nesatur noplūdes.
Hard blīvējums: Pārklājošs karbīds, izturīgs pret augstu temperatūru līdz 250 grādiem, piemērots augsta spiediena tvaikam vai kodīgiem barotnēm.
Pneimatiskā trīs virzienu lodīšu vārsta specifikācija
|
Priekšmets |
Pneimatiskais trīs virzienu bumbiņas vārsts | ||
|
Piemērojamie standarti |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Lieluma diapazons |
DN15 līdz DN200, 1/2 "līdz 8". |
||
|
Darbības režīms |
Ir pieejama dubultā aktiermeistarība, sping atgriešanās (vienreizēja darbība) |
||
|
Gaisa padeves spiediens |
No 2,5 līdz 8bar |
||
|
Darba spiediens |
PN10/16/20/40/64 |
||
|
Izejas griezes moments |
14 līdz 4678nm |
||
|
Dzīves ilgums |
1, 000, 000 (1 miljons) reizes |
||
|
Rotācijas leņķis |
90 grādi ± 4 grādi |
||
|
Ķermeņa materiāls |
Nerūsējošais tērauds 304/316/316L |
||
|
Blīvēšanas materiāls |
NBR, EPDM, PTFE |
||
|
Pamata materiāls |
Nerūsējošais tērauds 304/316/316L |
||
|
Struktūras opcijas |
2 vai 3 virzieni (T ports vai l ports) |
||
|
Beigu savienojums |
Tri-skava |
||
|
Piemērojamie plašsaziņas līdzekļi |
Ūdens, gaiss, gāze, eļļa, šķidrums, tvaiks |
||
|
Temp. no plašsaziņas līdzekļiem |
Diapazons no -10 līdz +180 grāda |
||
|
Apkārtējā temp. |
Standarta tips: -20 uz +80 grādu (-4 līdz 176 grādam F) |
||
|
Izvēles piederumi |
Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce |
||
|
Pieteikums |
Pārtika un dzēriens, rafinēšana, atsāļošana, naftas ķīmijas, ķīmiska, farmaceitiskā, tekstilizstrādājumu, celulozes un papīra, ieguves, jūras, spēka industrijas, šioyard |
||

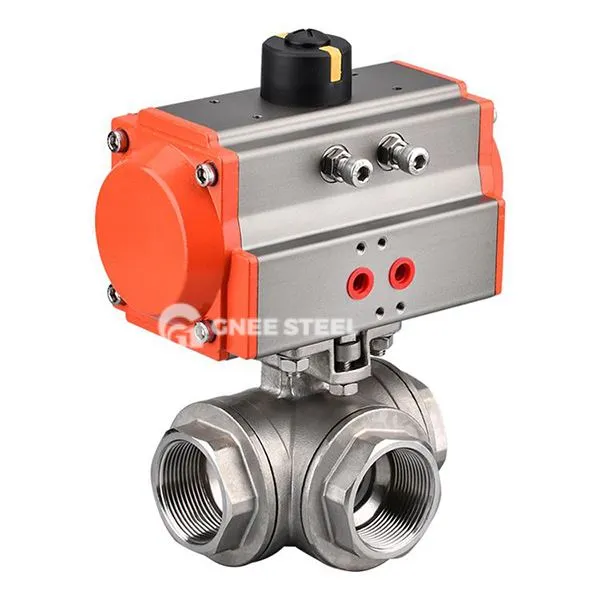

pneimatiskais trīs virzienu bumbiņas vārsts
Priekšrocības
Augstā blīvēšana: četrpusēja vārsta sēdekļa elastīgā blīvēšanas struktūra sasniedz nulles noplūdi un var izturēt vakuumu līdz 6,4MPa augstu spiedienu.
Kompaktā struktūra: integrētais atloks vai vītņotais savienojuma dizains samazina uzstādīšanas telpas prasību un neprasa vārsta korpusu, kas jāizjauc apkopei.
Vietējā vidē savietojamība: piemērota kodīgām barotnēm, piemēram, gāzei, šķidrumam, tvaikam un stiprai skābei/sārmei, un sanitārais pulētais vārsta korpuss atbilst pārtikas/farmaceitiskajiem aseptiskajiem standartiem.
Elastīga vadība: atbalsta manuālu, pneimatisku vai inteliģentu pozicionētāju (4-20 MA signāla ievade) vairāku režīmu vadība.
Pieteikumi
Ķēdes/naftas:
Augstas temperatūras eļļas un gāzes novirzīšana (piemēram, T-Valve Confluence reakcijas izejvielas), augstspiediena tvaika cauruļvada griešana.
Vides aizsardzība/ūdens apstrāde:
Precīza reaģentu dozēšana un notekūdeņu sajaukšanas kontrole, lai samazinātu ķīmisko reaģentu atkritumus.
Pood/Farmaceutical:
Aseptisks šķidruma sadalījums, lai izvairītos no barotnes piesārņojuma.
Enerģija/HVAC:
Sabalansēts karstā un aukstā barotnes regulēšana apkures tīklā, lai samazinātu enerģijas patēriņu par 15%-20%.
