1. Definīcija un pamatstruktūra

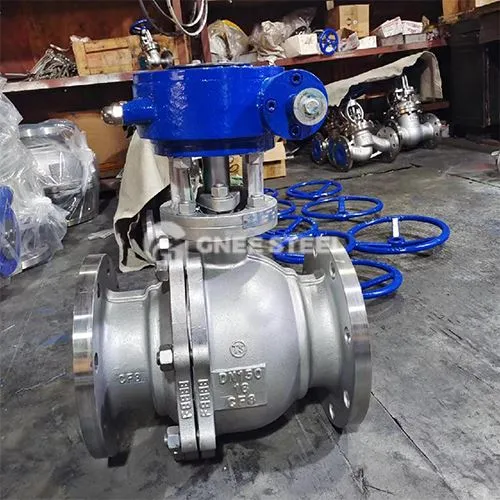

Samazināts diametra peldošais lodīšu vārsts (vai samazināts peldošais lodīšu vārsts) ir īpašs peldošā lodīšu vārsta veids, sfēras cauruma cauruma diametrs ir nedaudz mazāks par cauruļvada iekšējo diametru, padarot to piemērojamu situācijām, kurās plūsmas ātruma kontrole vai pielāgošana cauruļvada sistēmai ar augstu spiedienu ir nepieciešama.
Galvenās iezīmes:
Samazināts urbuma dizains: Bumbas pārejas diametrs tiek samazināts (parasti 80-90% no cauruļvada iekšējā diametra), lai optimizētu stabilitāti augstspiediena diferenciālos apstākļos, samazinot plūsmas šķērsgriezuma laukumu.
Peldoša blīvējums: bumba pārvietojas uz vārsta sēdekli izejas galā zem vidēja spiediena, veidojot īpatnējo spiedienu un garantējot divvirzienu blīvējumu.
2. Pieteikuma aina un priekšrocības
Piemērojamie lauki:
Augsta spiediena starpības sistēma: piemēram, dabasgāzes spiediena regulēšanas stacijas, ķīmiskā reaktora izejas cauruļvadi, dizaina samazināšana var samazināt plūsmas ātruma svārstību ietekmi uz blīvēšanas virsmas.
Vide, kas ierobežota ar kosmosu: Vārsta korpusa kompaktās struktūras dēļ tā ir piemērota ainām ar ierobežotu uzstādīšanas vietu.
Veiktspējas priekšrocības:
Augsta spiediena stabilitāte: samazināts diametrs samazina barotnes tiešo ietekmi uz vārsta sēdekli, kas piemērota augstspiediena apstākļiem, kas ir mazāki vai vienādi ar 32. 0 MPA.
Rentabls: salīdzinot ar pilnu urbuma lodīšu vārstiem, samazināts urbuma dizains var samazināt materiālu izmaksas, vienlaikus apmierinot īpašus darbības apstākļus.
3. Salīdzinājums ar pilnu urbumu peldošiem lodīšu vārstiem
| Noteikumi | Samazināts urbuma peldošais bumbiņas vārsts | Pilns urbums peldošs bumbiņas vārsts |
|---|---|---|
| Caur diametru | Nedaudz mazāks par caurules iekšējo diametru (80-90 procents) | Vienāds ar caurules iekšējo diametru |
| Plūsmas pretestības īpašības | Lielāks (palielināts plūsmas ātrums) | Ļoti zems (tuvu nulles spiediena kritumam) |
| Piemērojams spiediens | Augsta spiediena starpība (mazāka vai vienāda ar 32. 0 MPA) | Vidējs un zems spiediens (mazāks vai vienāds ar 16. 0 MPA) |
4. Galvenās dimensijas
